1.概述 2.总配电箱 3.分配电箱 4.开关箱 5.临时电箱设置示意图 6.用电隐患图片

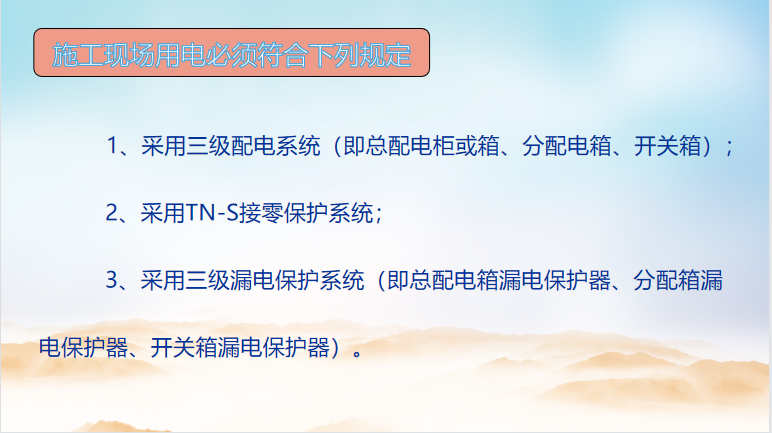

施工现场用电必须符合下列规定
1、采用三级配电系统（即总配电柜或箱、分配电箱、开关箱）；2、采用TN-S接零保护系统；3、采用三级漏电保护系统（即总配电箱漏电保护器、分配箱漏电保护器、开关箱漏电保护器）。
总配电房要求：
1、配电房应自然通风，并应采用防止雨雪侵入和动物进入的措施。配置必要的消防器材。2、配电房布置应合理，且操作方便，符合安全要求。配电房应张挂有总平面图、总系统图。3、配电房的门向外开，并配锁。4、配电房照明分别设置正常照明和事故照明。5、配电柜或配电线路停电检修时，应悬挂“禁止合闸，有人工作”停电标志牌。停电时必须由专人负责。张挂电工操作规程。电柜前地面设绝缘胶。6、配电房沿墙周边设置接地等压带。
