3M卸料平台安全施工方案
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-07
  • 资料类型:RAR
  • 资料大小:6.06 KB
  • 资料分类:工程安全
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
3M卸料平台安全施工方案
建筑类型: 930厂房:建筑面积约13194平方米,总高度18.8米,框架结构,整体二层局部三层生产用房,防爆墙部分为剪力墙结构。本工程卸料平台采用多立杆式钢管搭设,所有杆件均用Ф48×3.5mm,卸料平台平面尺寸为4.0m×4.0m,与建筑物外墙间距为1.2m,共计有5排平行于建筑物纵向立杆,每排有立杆5根,间距为1.0m,内排纵立杆与建筑物外墙固定,纵向间距紧密,并在纵向与横向都设置斜向剪刀撑,以提高其整体稳定性,卸料平台位于二层楼面,高度为6.500m,具体位置根据施工实际需要搭设,水平方向纵、横杆首排离地0.20m,以上间距为每隔1.80m设1道,平台有平行于建筑物纵杆5根,垂直于建筑物横杆10根,平台横杆间距为0.55m,纵杆间距为1.0m,平台纵横杆上铺设双层18 mm厚的优质松杂木层板。卸料平台四周搭设1.0m高护栏,采用双排横钢管搭设,护栏全部用竹巴进行围护。
资料截图

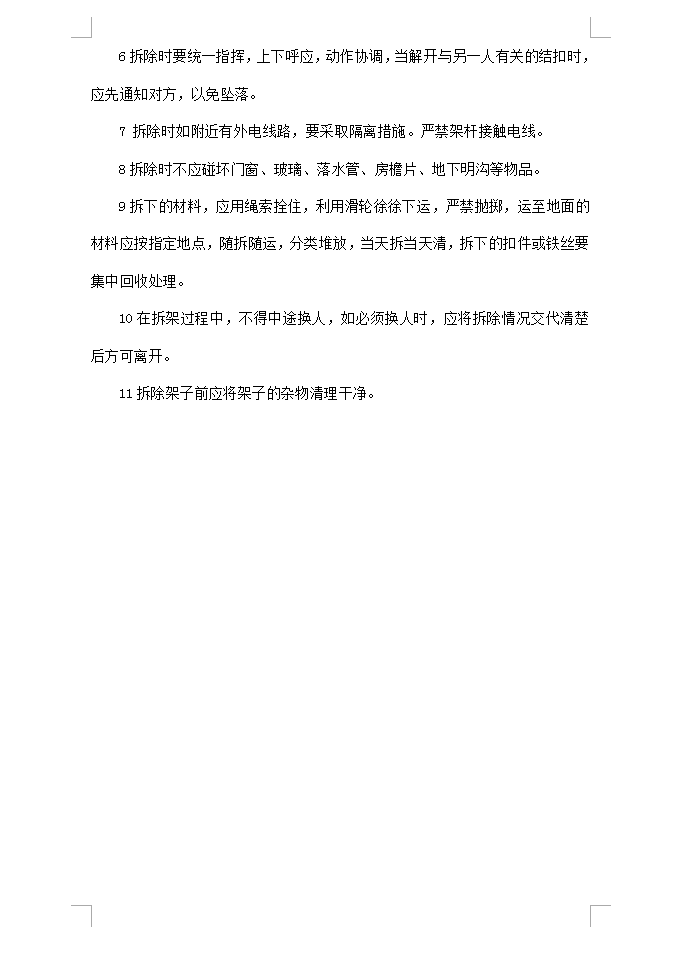

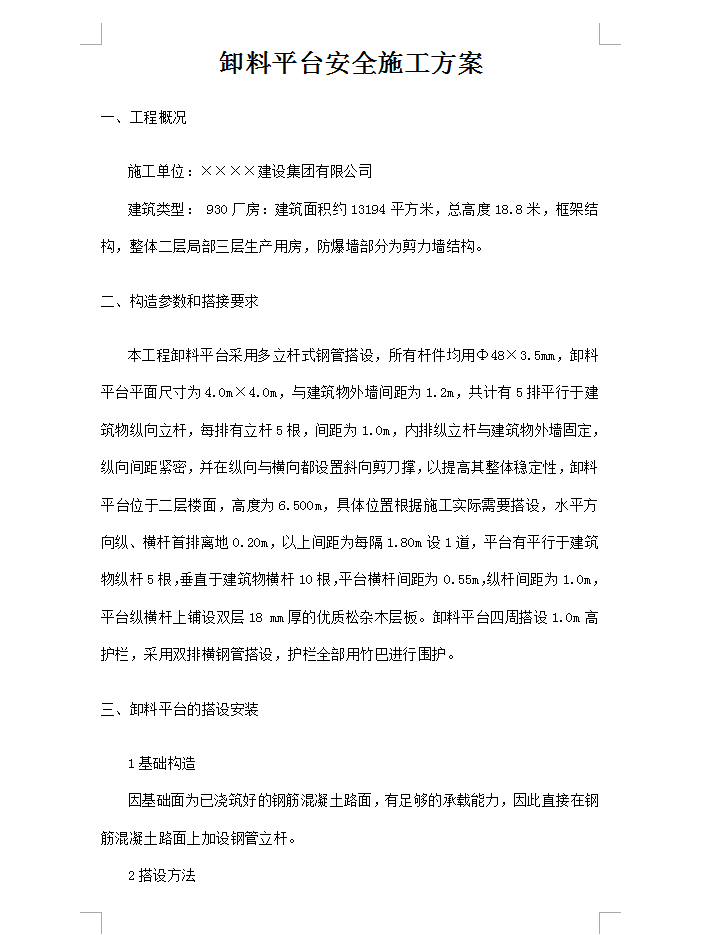

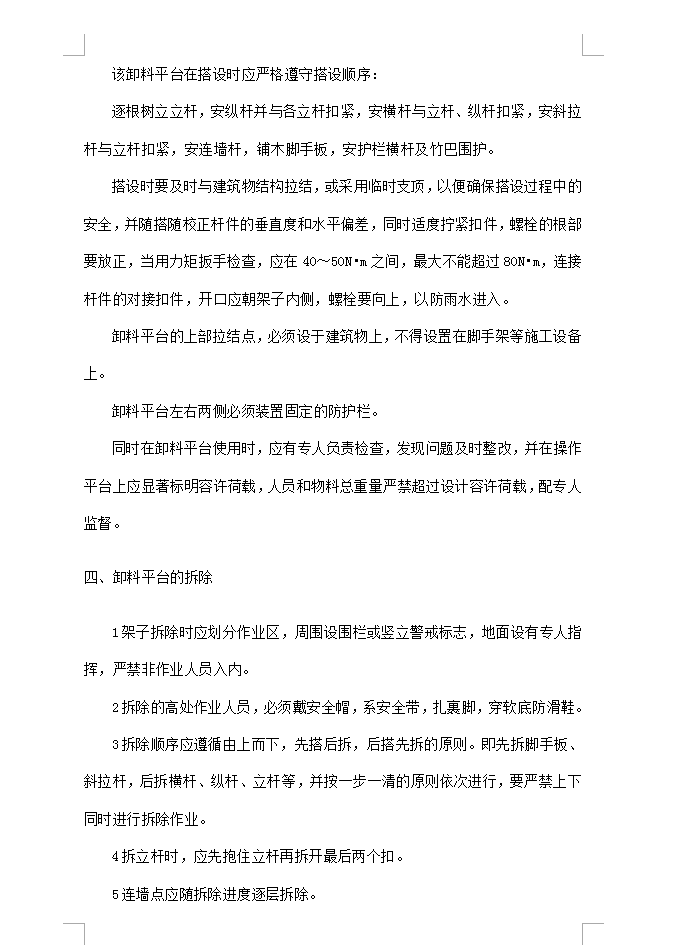

  • 3M卸料平台安全施工方案
  • 3M卸料平台安全施工方案
  • 3M卸料平台安全施工方案
