新建厂房及辅助用房工程玻璃幕墙监理实施细则 15P
XXX汽车部件有限公司新建厂房及辅助用房工程总建筑面积47304m2,地下一层,地上四层。建筑高度23.95米。外立面装饰内容主要由幕墙和波浪板组成;本工程幕墙主要包括:
1)A区大跨度明框玻璃幕墙;
2)B\C区明框玻璃幕墙;
3)A区屋面采光顶幕墙
4)铝板幕墙;
A区大跨度明框幕墙基本为钢框架幕墙。该区域主要为共享空间,没有层间梁,玻璃幕墙最大跨度达19.8m,主要采用400*180*12*25工字钢做受力钢结构,幕墙横竖龙骨采用200*100*6浸热镀锌方钢管。连接上,在横龙骨两端焊接两块钢板,以u型钢作为连接件,焊接在竖龙骨上,通过用不锈钢螺栓将横龙骨固定在竖龙骨的u型转接件上。
B区域幕墙基本形式为钢框架幕墙,横竖龙骨采用200*100*6浸热镀锌方钢管。
C区域竖龙骨主要采用160*80*6浸热镀锌方钢管,横龙骨采用100*80*6浸热镀锌方钢管。
采光顶位于A区屋面,主要受力构件为钢结构,在钢结构上安装120*75*5镀锌钢龙骨,次梁采用100*8*6,玻璃采用8low-E+12A+8+1.52pvb+8钢化夹胶玻璃。
铝板幕墙主要位于一层门厅、吊顶、女儿墙及C\D区转角处,竖向龙骨采用100*50*5方钢管、横向采用L63*5角铁,3mm铝板,内衬25mm厚A级保温岩棉。
本工程幕墙玻璃主要采用6(8)low-e+12A+6(8)
8low-e+12A+8+1.52pvb+8。

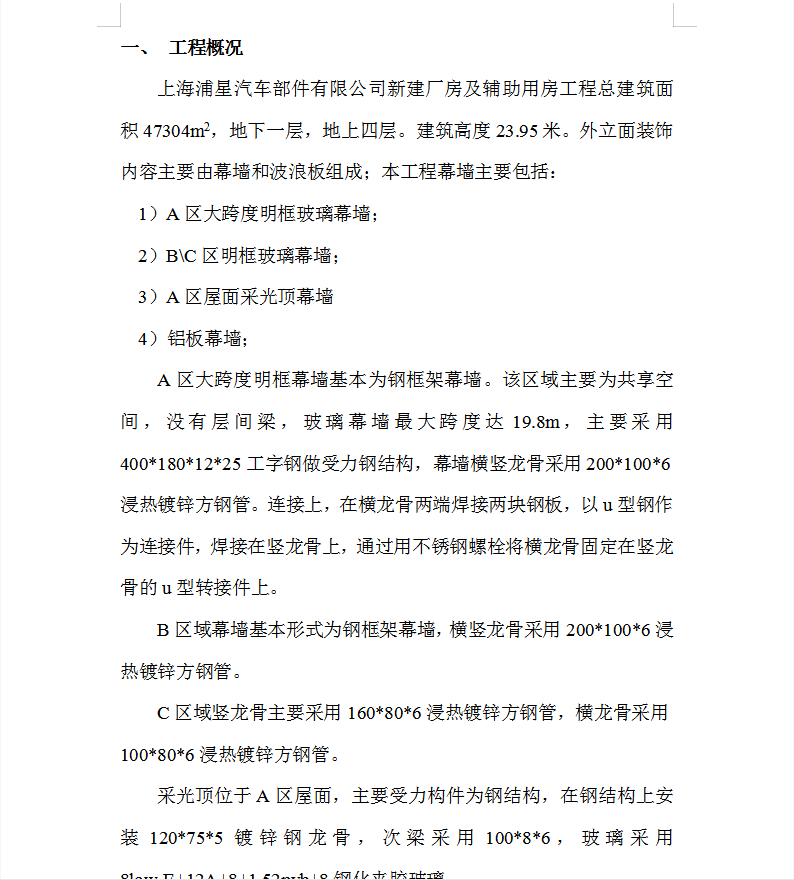

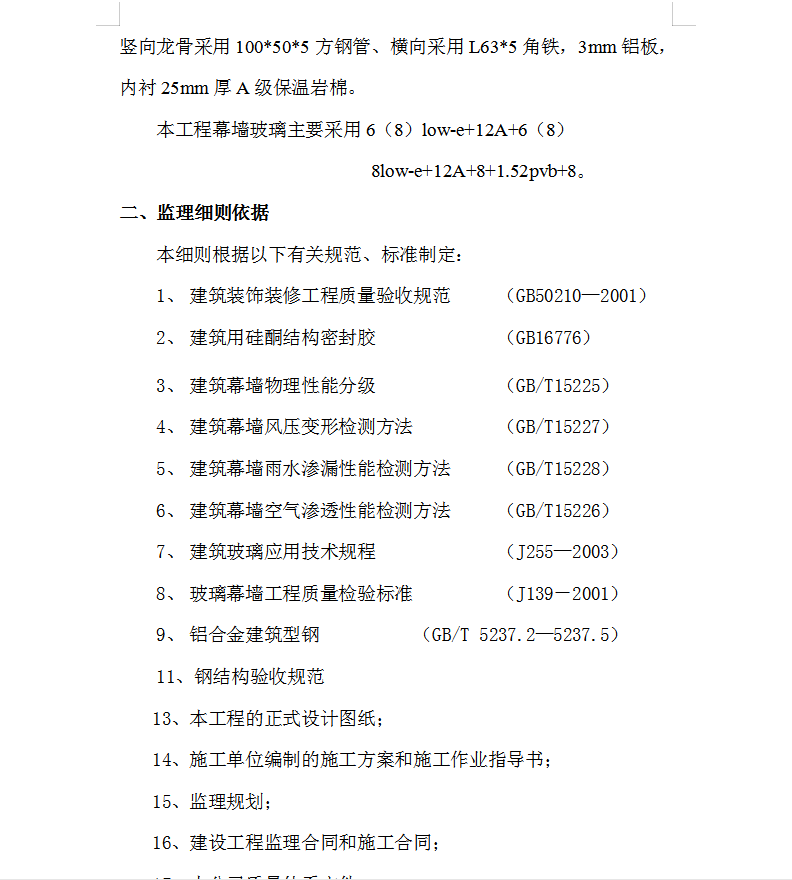

资料截图
