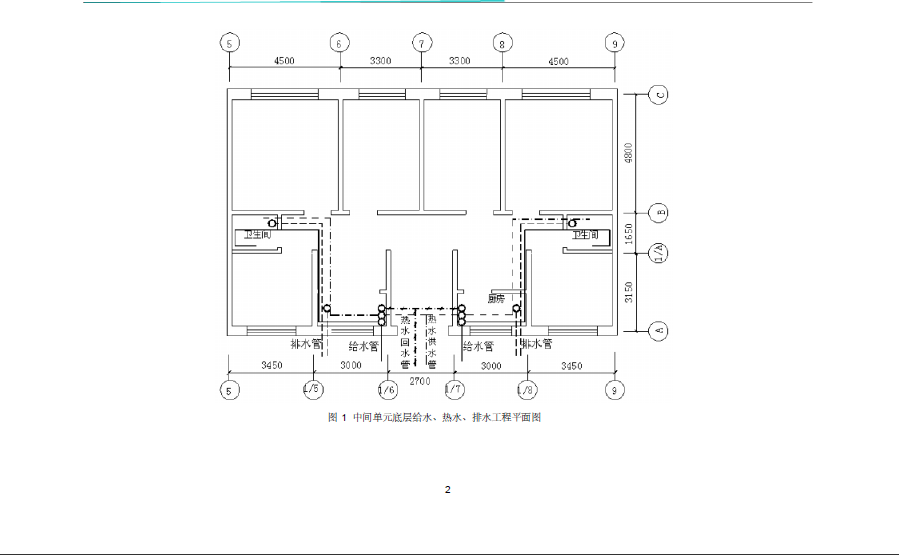

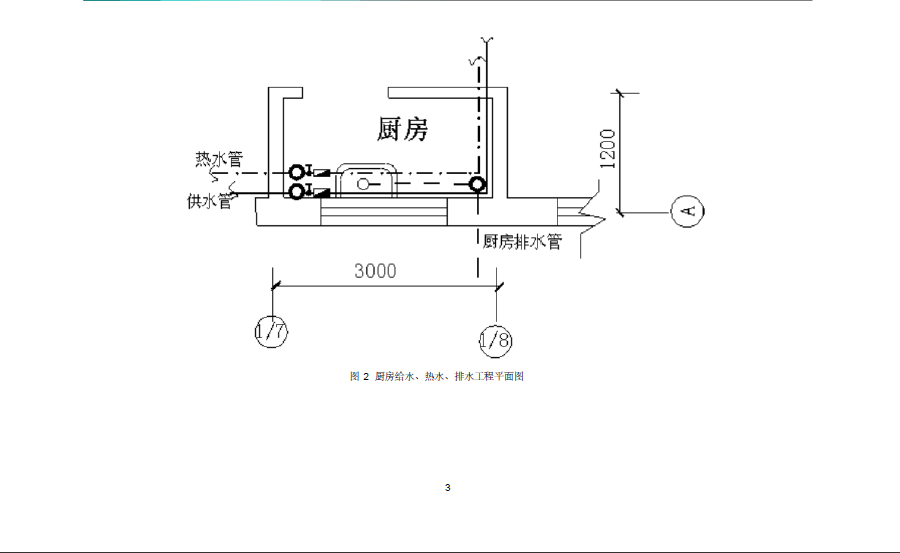

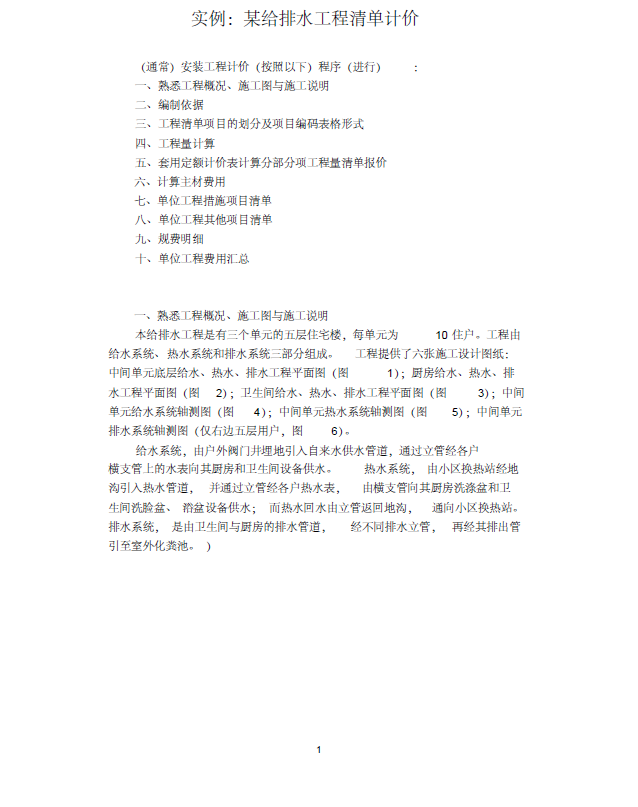

本给排水工程是有三个单元的五层住宅楼，每单元为10住户。工程由给水系统、热水系统和排水系统三部分组成。工程提供了六张施工设计图纸:中间单元底层给水、热水、排水工程平面图(图1);厨房给水、热水、排水工程平面图(图2); 卫生间给水、热水、排水工程平面图(图3);中间单元给水系统轴测图(图4); 中间单元热水系统轴测图(图5); 中间单元排水系统轴测图(仅右边五层用户，图6)。给水系统，由户外阀[ ]井埋地引入自来水供水管道,通过立管经各户横支管上的水表向其厨房和卫生间设备供水。热水 系统，由小区换热站经地沟引入热水管道，并通过立管经各户热水表， 由横 支管向其厨房洗涤盆和卫生间洗脸盆、浴盆 设备供水;而热水回水由立管返回地沟，通向 小区换热站。排水系统，是由卫生间 与厨房的排水管道，经不同排水立管， 再经其排出管引至空外化资池。)
