室内给排水工程施工图预算编制实例 10P

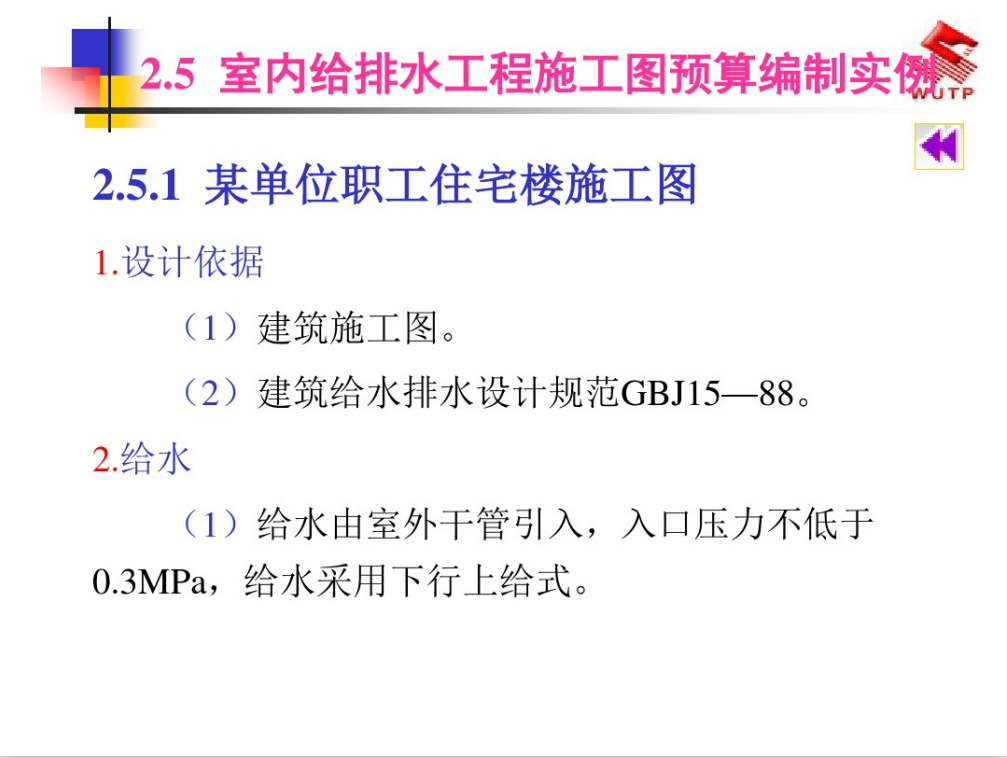

2.5.1某单位职工住宅楼施工图
1.设计依据
(1)建筑施工图。
(2)建筑给水排水设计规范GBJ15--88。
2.给水
(1)给水由室外干管引入,入口压力不低于0.3MPa,给水采用下行上给式。

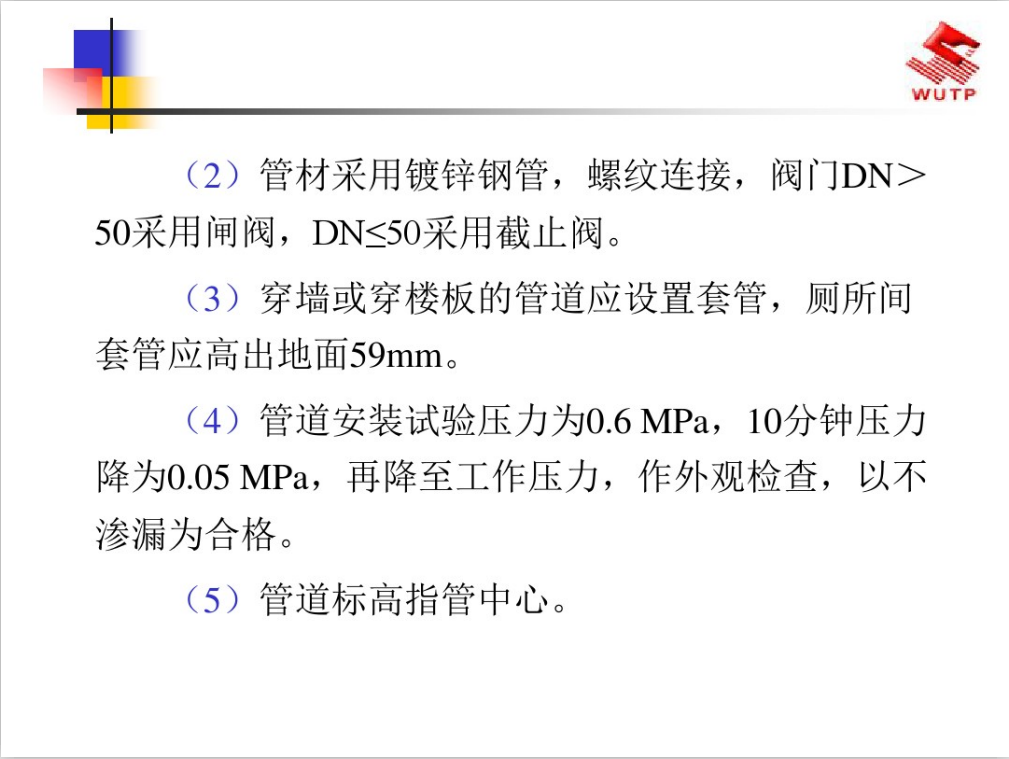

(2)管材采用镀锌钢管,螺纹连接,阀门DN>50采用闸阀,DN≤50采用截止阀。
(3)穿墙或穿楼板的管道应设置套管,厕所间套管应高出地面59mm。
(4)管道安装试验压力为0.6MPa,10分钟压力降为0.05 MPa,再降至工作压力,作外观检查,以不渗漏为合格。
(5)管道标高指管中心。

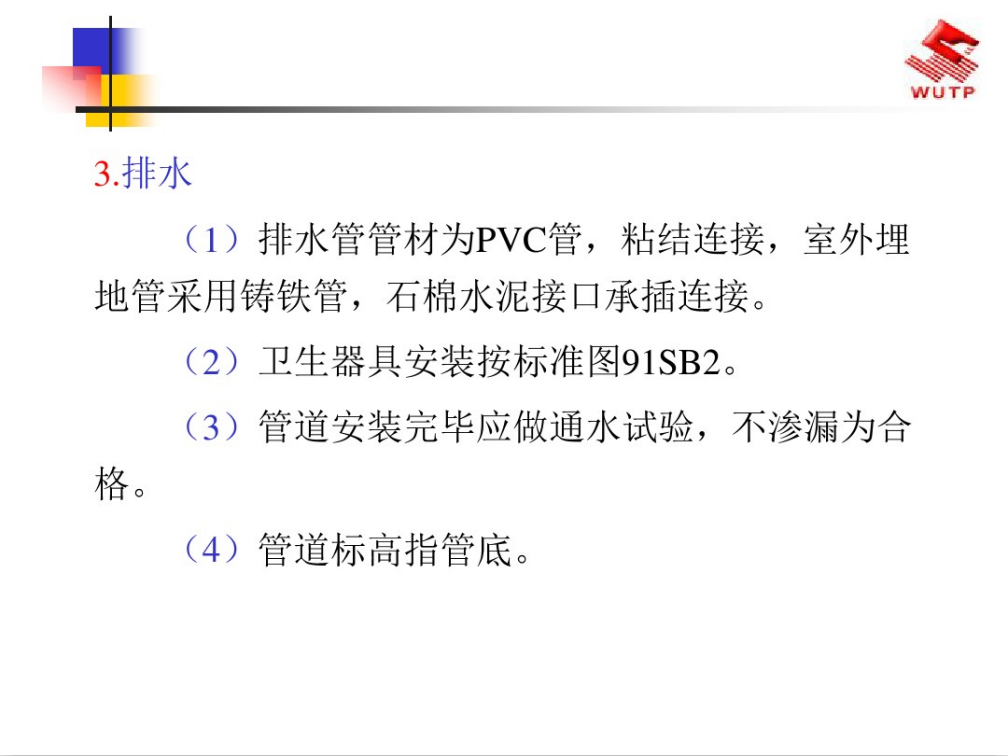

3.排水
(1)排水管管材为PVC管,粘结连接,室外埋地管采用铸铁管,石棉水泥接口承插连接。
(2)卫生器具安装按标准图91SB2。
(3)管道安装完毕应做通水试验,不渗漏为合格。
(4)管道标高指管底。
