我发现很多用户在画框架剪力墙结构的女儿墙时,在定义女儿墙构件时,习惯在顶层里定义构件,修改属性的标高,见图一

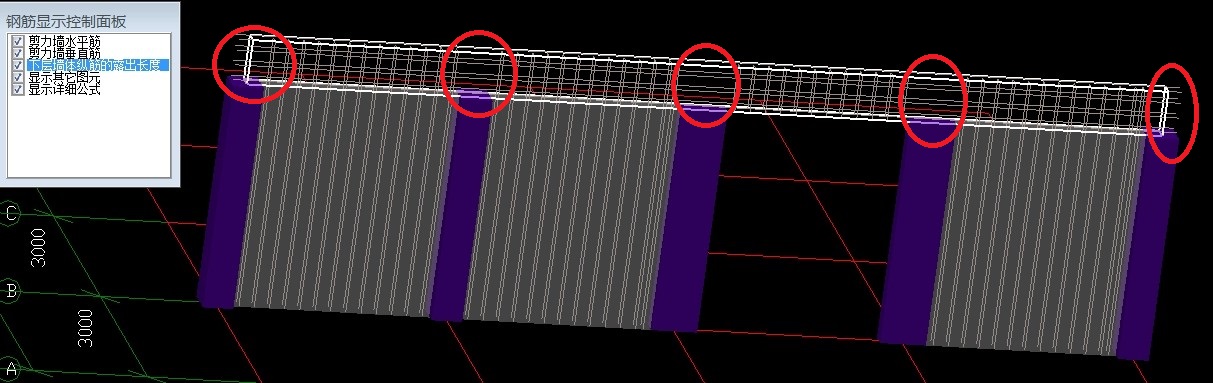

其实这样修改标高是错误,虽然图元可以画上,也可以汇总计算,但如果查看三维显示就明白了,凡是有混凝土柱或暗柱的位置就没有女儿墙的钢筋了,而且此方法也不符合现场实际施工工艺,见附图二
如此画图,在汇总计算后得到的钢筋工程量不是女儿墙的工程量,是下面剪力墙的钢筋伸上去了,不行你点击不显示下部露出钢筋,就是很清楚的看到女儿墙本身是没有钢筋的,见图三
我们先看看屋面女儿墙的施工工艺,一般女儿墙都是在屋面梁板施工完成后,才二次施工的,而且一般女儿墙的厚度也不会和屋顶层的剪力墙相同的,也就是说钢筋是不能连续伸上去的,一般是主体剪力墙钢筋在屋面锚固,然后在混凝土浇捣时重新插入女儿墙的竖向钢筋,这样的施工工艺如何才能正确计算女儿墙的钢筋工程量呢?
我做了测试,软件是可以处理如此施工的女儿墙工程量计算的.正确的操作步骤如下:
把女儿墙画到上一层的楼层里，同时把女儿墙下一层的剪力墙竖向钢筋前加一个 * 字号 ，让剪力墙钢筋在女儿墙位置进行当层锚固,见图四：
在把女儿墙在多建的一层里画上图元,汇总计算后查看三维,整个女儿墙无论是否有柱或暗柱,女儿墙内都有钢筋,而且是女儿墙本身的钢筋信息,这样的女儿墙钢筋计算才是正确的,见图五
处理这个问题需要在楼层管理里多建一个楼层，多建的那层专门处理超出屋面的竖向构件，千万别在顶层里直接修改女儿墙标高，底标高=层顶标高。
