建筑给排水平面图里，我们经常会看到WL、YL、NL、TL、FL...这些字符，字符后面有个数字编号，比如：WL - 1。
WL - 1，W表示污水，L表示L立管，1代表的是立管编号！WL - 1的意思是：编号为1的污水立管，既然有编号1立管，那就肯定还会有二号、三号、四号......等其他污水立管！
建筑给排水平面图
排水平面图里，WL指污水立管（通常指卫生间与厨房排水立管），NL指空调冷凝水立管，YL指雨水立管，TL指通气立管，FL指废水立管。
不同使用类型的管道，标注肯定不会相同！在给排水平面图中，看到的只不过是立管的位置。排水管道的管道大小、各种配件的安装高度都没有标注清楚，我们就需要根据平面图的立管编号来找到相对应的立管系统图！

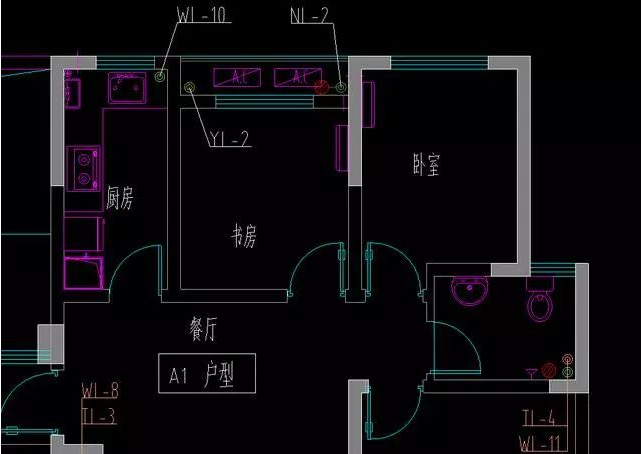

给排水平面图

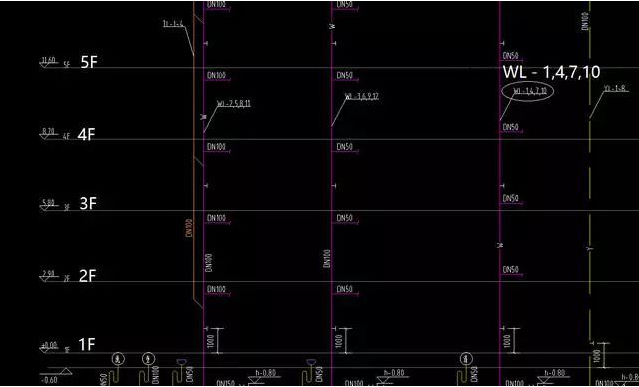

根据图一中的立管编号：WL - 10，找到与该立管相对应的立管系统图：WL - 1,4,7,10
为什么平面图中标的是：WL - 10，系统图却标的是：WL - 1,4,7,10？因为在这栋楼的立管设计中，存在同样做法的立管！
WL - 10

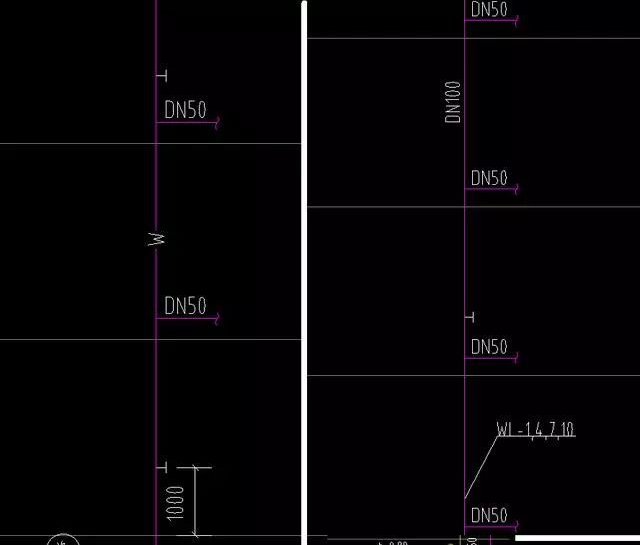

图中白色横条的楼层分割线，粉红色是管道，DN100与DN50指的是管道大小，立管100，支管50。图中个横T符号，旁边有一个1000的标注，这个则是检查口的高度。横T的标注是检查口，系统图在哪个楼层标注这个图里，哪层就需要安装检查口！
我们知道了检查口安装高度与管道大小，但是图纸中这个三通口的高度，以及三通口后的管道做法都没有！那又该怎么办呢？
WL - 10 管道系统图

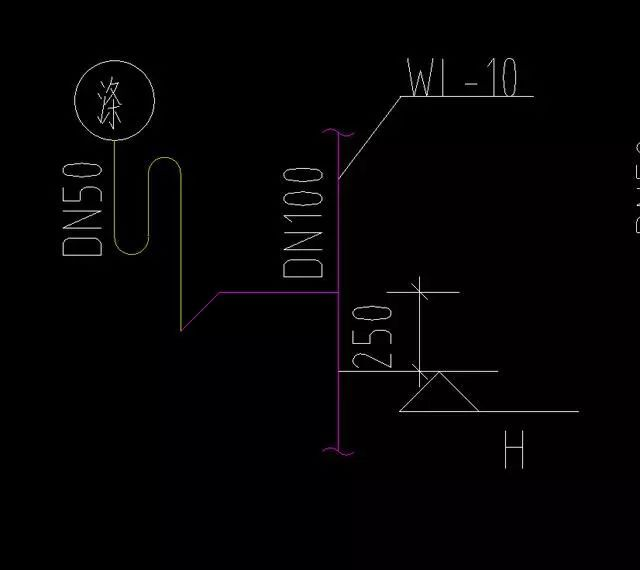

根据WL - 10立管编号，找到相对应的支管系统图！倒三角H代表高度，250则是这个三通口具体高度，三通口的高度有时候会标注在立管系统图中，看图时，需要注意！
知道三通口高度，接下来就要看看三通口方向了！
WL - 10

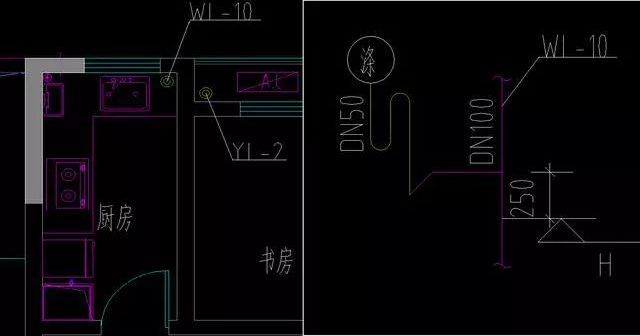

WL - 10是厨房立管，注意看一下厨房大样图支管走向或者厨房洗菜盘位置。如果图纸没有具体大样图，则需要根据洗菜盘的方向确定三通口的方向（三通口指向洗菜盘）！

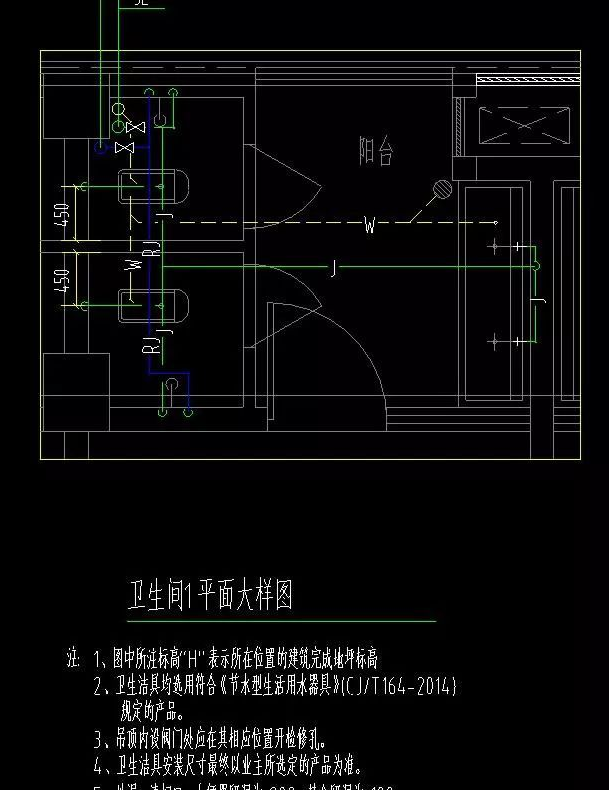

大样图
图纸设计可能存在着一定差异，对于卫生间的给排水的支管设计，通常会有单独的大样图！大样图内标注着给排水的走向，位置，高度等！
根据管道编号，从平面图→系统图→大样图，一步一步来学习，这是识图的基本步骤！
