我们大家都知道水泵，水泵机械经常用在城市供水，污水处理，农业水利工程，石油工业当中，我们的生活离不开水泵，今天让我们来看看卧式水泵的安装及减震计算吧！
一.卧式水泵安装
水平进出水口的水泵安装，应按下列要求选择安装形式：

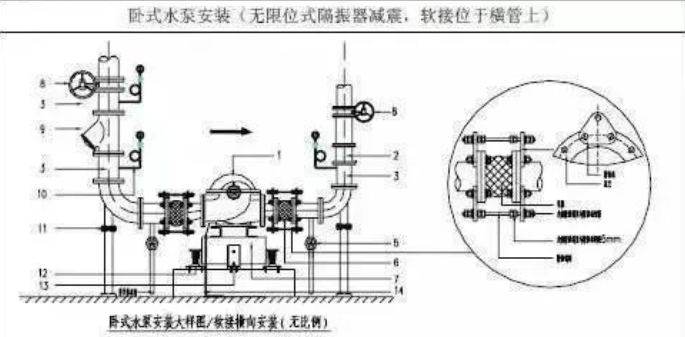

1.水泵软接头一般应在水泵进出口处水平安装。
2.因空间受限不能在水平管段上安装软接头的，建议选择U 型泵（或称羊角泵，进出口均朝上）。

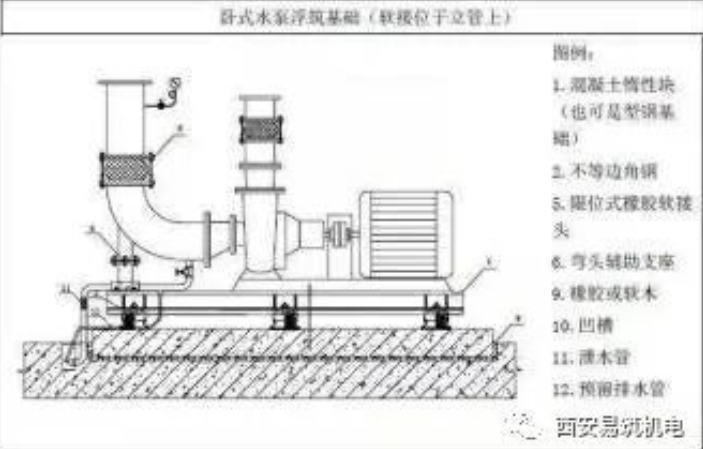

3.确需将软接头垂直安装，应按下图设置支撑。
二.安装工艺

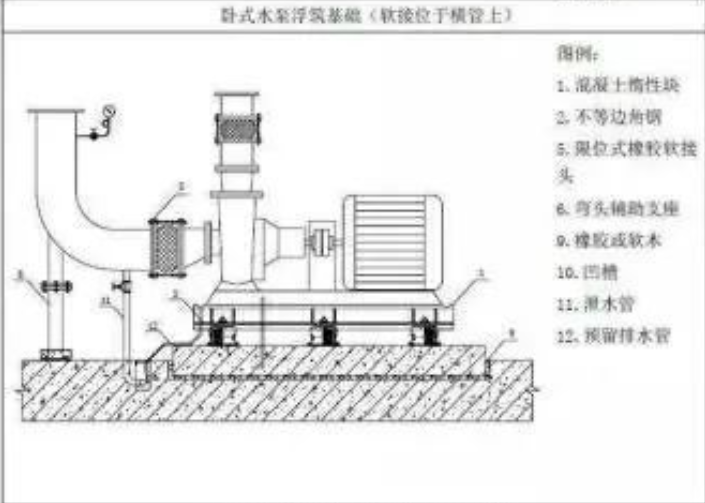

1.弹簧减震适用于隔振要求比较高的场所，减震垫减震适用于一般场所；当机房设置于楼层内时，应设置浮筑基础。
2.根据泵的不同，减震器的数量不同，一般分为4、6、8 个减震器。
3.惰性块一般为外框为角钢焊接内浇注混凝土。惰性块的质量应不小于水泵机组的总质量，一般宜为水泵机组总质量的1.0-1.5 倍，高度为长度的1/10-1/8，且不小于150mm。

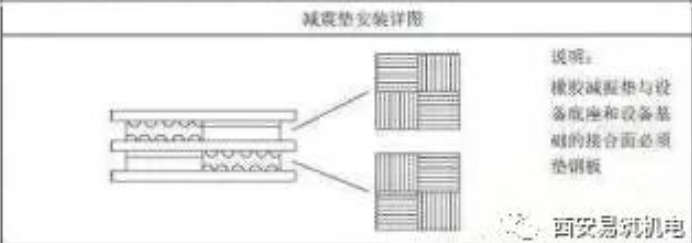

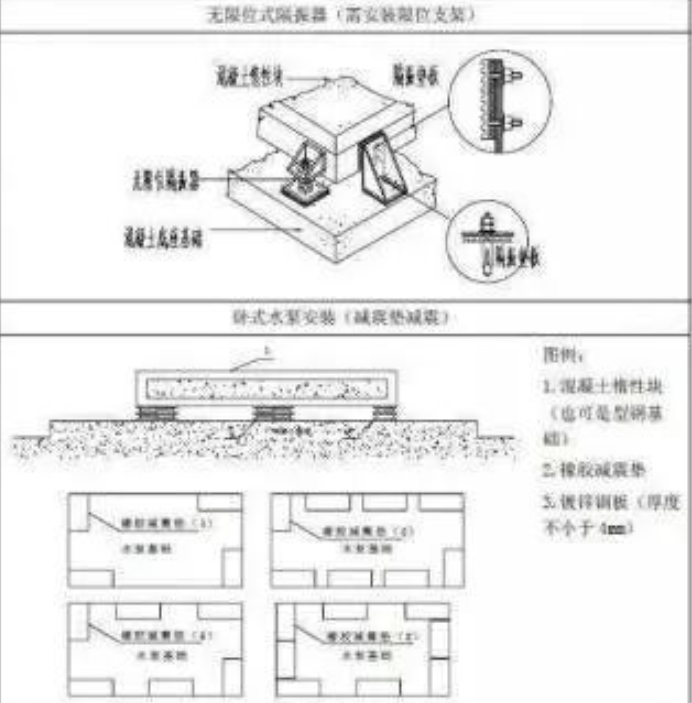

4.橡胶减震垫可以分层叠放，中间加钢板，每层纹路错开，最高5层，橡胶减震垫的排列方式见图。
5.镀锌钢板的平面尺寸应比橡胶隔振垫每个端部大10mm。

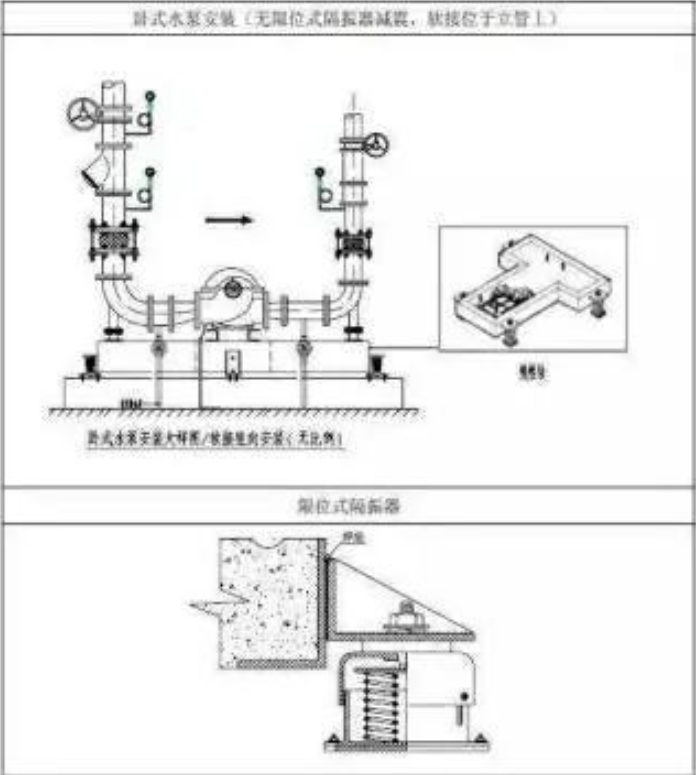

6.水泵水平管段上当软接安装空间距离不够时将软接在立管上安装，并采用不同的减震方式。

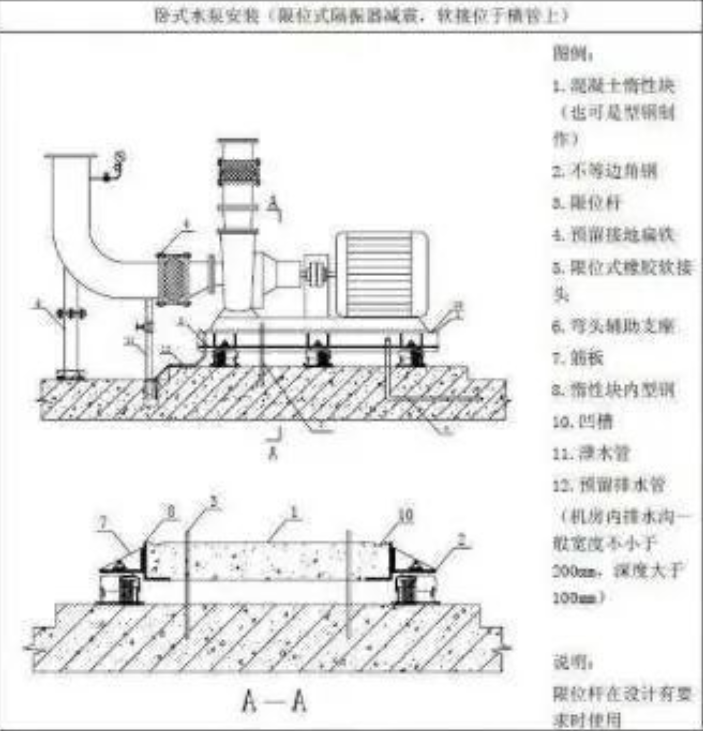

7.限位杆及限位角钢用于固定基础的位置，在调试、试运行、检修，特别是试压时，更应注意限位的作用。
8.柴油发电机、水泵、冷水机组均可采用本安装形式。
三.注意事项
1.水泵固定螺栓及弹簧减震器固定螺栓设置安装时，必须保障所有螺栓安装便于检修拆卸；
2.设备过滤器检修口一定要设置在便于清洗及检修位置，方便调试过程中拆卸，更换滤网；
3.水泵槽钢基础设置时，需要考虑预留排水孔，以便槽钢网格内积水顺利排出；
4.水泵安装时，软接必须安装限位器，并做好限位器固定，防止设备运行时，管道压力对软接破坏；
5.管路安装时，需要在水泵进出口阀门前设置旁通阀门，管路冲洗过程中严禁冲洗用水经过水泵，防止水泵轴被污染破坏。
四.水泵减震器计算（未考虑管道系统水压对隔振系统的影响）
公式:L=m×9.81/D
式中:L—每只减振器承载的力
m—作用在隔振支承结构上的总质量
D—减振器数量
常数：混凝土比重：2500kg/m3 1kg=9.81N
例：水泵机组重：989kg；电机功率：75KW ；转速：1450r/min；惰性块用钢量：104kg。
公式：F= m×9.81/D
m = m1+ m2+ m3
式中：m1—水泵机组重量（包括水泵电机和基架重量）
m2—动力荷载和附加重量
m3—惰性块重量
m2= m1×50%=989kg×50%=494.5kg
m3= m 水泥+ m 钢
m 水泥=L 长×L 宽×L 厚×Y 水泥（2500kg/m3）
L 长=L 底座+300mm L 宽=L 底座+300mm
注：惰性块即钢混水泥基座，它的长度和宽度应不小于水泵机组共用底座的长度和宽度，计算时一般各加上300mm,惰性块重量一般不低于水泵机组总质量的1.5 倍。计算厚度时预设整个基座全为水泥来计算基座厚度，以此算出L厚应为允许最小的厚度。即：
L 厚mix = 1.5倍水泵总质量/Y水泥/L长/L宽=1483.5kg/2500kg/m3/1.75m/0.87m =0.39m
mmix 水泥 = L 长×L 宽×L 厚mix×Y 水泥（2500kg/m3）
=1.75×0.87×0.39×2500=1484kg
m 钢总=m 螺纹钢+m 边框
=（L长/0.15+1）×（L宽+0.2）×4×0.888+（L长+ L宽）×2×（L厚+0.06）×3×7.85=（1.75/0.15+1）×（0.87+0.2）×4×0.888+1.75+0.87)×2×(0.39+0.06)×3×7.85=49+55=104kg
注:1.惰性块内钢筋用Φ12mm 罗纹钢，每150 双向双层排列；
2.惰性块四边用δ3mmA3 冷轧钢板护围。
m3= m水泥+ m钢=1484kg+104kg=1588kg
m=m1+m2+m3=989+494.5+1588=3071kg
F=m×9.81/D=3071kg×9.81N/kg /6=5021N
选得6只预应力阻尼弹簧减振器,单只最佳荷载为5021N。
