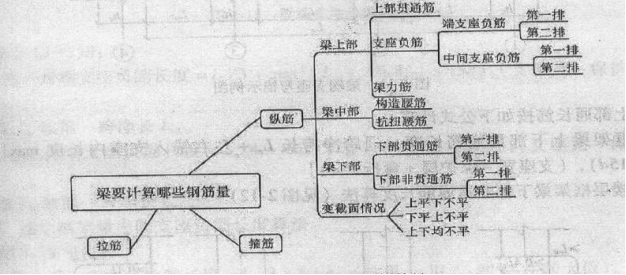

1、 框架梁
1、首跨钢筋的计算
1、上部贯通筋
上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值+搭接长度*搭接个数 搭接个数=roundup[(图示长度-搭接长度)/(定尺长度-搭接长度)-1]
梁的纵向钢筋锚入支座的长度,首先判断直锚能否满足La
(1)、(支座宽度-1 个保护层厚度)≥La且≥0.5Hc+5d ,则直锚,取Max{Lae,0.5Hc+5d } 即可;
(2)、钢筋的端支座锚固值=0.4La≤(支座宽度-1 个保护层厚度)≤Lae或≤0.5Hc+5d,为弯锚,伸至支座对边,并做15d 弯钩;取Max{Lae,支座宽度-保护层+15d }。
(3)、(支座宽度-1 个保护层厚度)<0.4 La ,应与设计沟通,改变钢筋直径或支座宽度,以满足≥0.4 La ;
理解:1、是抗震梁的构造需要,它只是保证梁通长上下钢筋的面积(只有抗震框架梁、屋面框架梁有)2、“跨中通长筋”与左右两端上部位于角部的负弯矩筋连接,三段钢筋共同构成“全跨通长筋”3、一、二级抗震设计时钢筋直径不应小于14mm;三、四级抗震设计和非抗震设计时钢筋直径不应小于12mm。

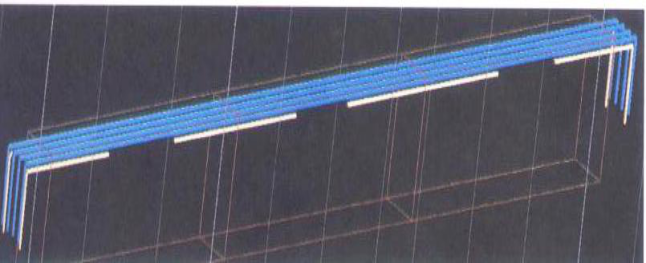

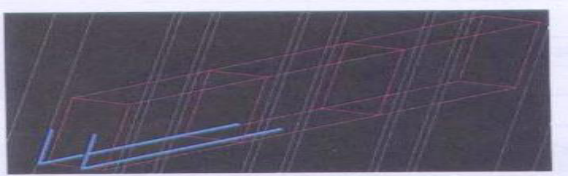

2、端支座负筋
端支座负筋长度:第一排为Ln/3+端支座锚固值;
第二排为Ln/4+端支座锚固值
第三排为Ln/5+端支座锚固值

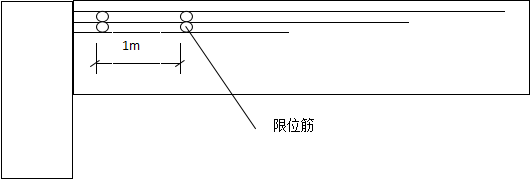

注意对“第一排”、“第二排”的理解,规定是"第一排非通长筋"而不是"第一排的非通长筋".这种情况第二排才是"第一排非通长筋”,故若上排没有非通长筋,那下排其实是第一排

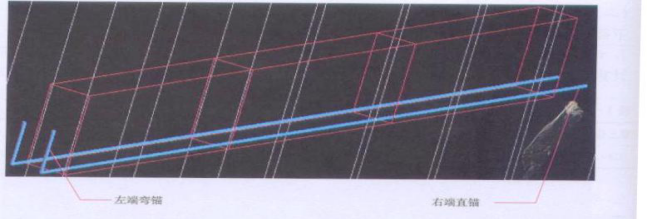

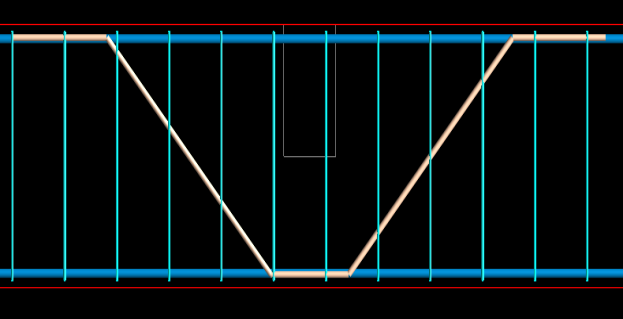

3、下部钢筋
下部钢筋长度=净跨长+左右支座锚固值
以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固
判断问题:
支座宽≥Lae 且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。
钢筋的端支座锚固值=支座宽≤Lae 或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d } 当不满足时伸至支座对边,并做15d弯钩

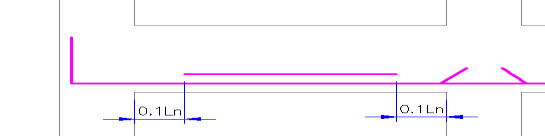

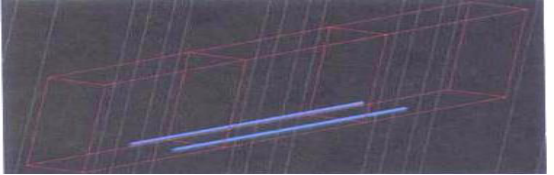

不伸入支座钢筋=净跨长度-2*0.1Ln
(下部筋分跨算)(基础相反,上部筋分跨算,为反梁)

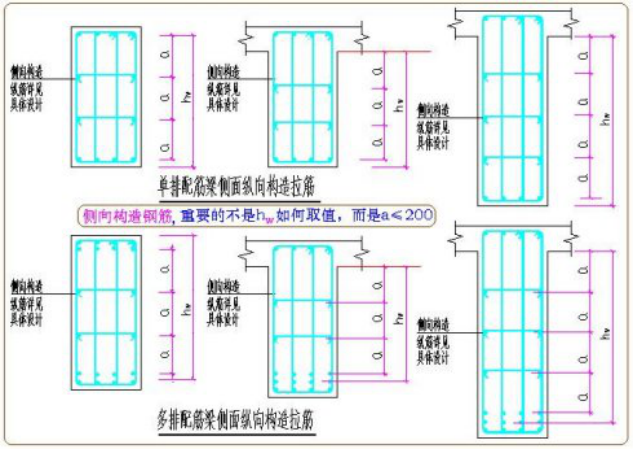

4、腰筋
计算公式:(Ln净跨长 )
长度=净跨长度+2*锚固
当为构造钢筋时,锚固=15*D
当为抗扭钢筋时,锚固=Lae
构造钢筋:构造钢筋长度=净跨长+2×15d 构造钢筋搭接与锚固长度可取15d
抗扭钢筋:算法同贯通钢筋 搭接长度为ll或lLe,在端支座及中间支座锚固长度均≧lae(≧la)
腰筋搭接处箍筋加密的问题:参见03G101补充修订版第54页:
当梁纵筋(不包括侧面G 打头的构造筋)采用绑扎搭接接长时,箍筋应加密,其要求同第40 页注第2 条。
所以构造筋搭接处明确不需要加密;抗扭钢筋倾向于搭接处加密。从力学上分析,在扭矩作用下产生的应力,是以截面形心为原点,距原点越远应力则越大;也就是说,四角纵筋起的作用最大,其次才是抗扭箍筋和抗扭腰筋。 从此角度来说,抗扭钢筋似乎是不需要加密的。但它也是纵向受力钢筋,是通过计算所得的.03G101-1图籍中就规定了其锚固长度与搭接长度与框架梁下部钢筋相同.搭接处箍筋加密是为了搭接处钢筋与混凝土更好的粘结.所以我个人认为还是应该加密.
另外,腰筋的搭接位置问题,构造钢筋搭接没有要求,可在支座处锚固,也可在跨中任意处搭接。抗扭钢筋的话,我认为应当参照梁上部纵筋搭接要求,在跨中1/3净跨范围内搭接。在造价计算时,腰筋如多跨配置相同时应当拉通计算,配置不同(包括直径、数量)时,建议分跨计算。

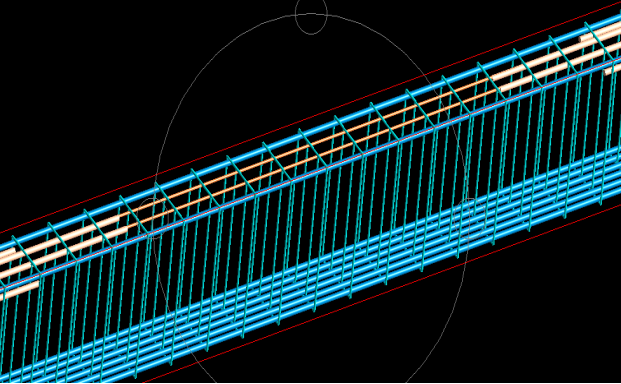

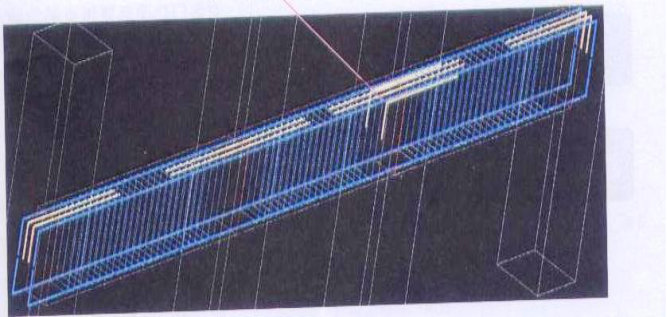

5、箍筋
抗震箍筋长度=(梁宽-2×保护层+梁高-2×保护层)*2+2×11.9d+8d=2*(a+b)-8c+2*11.9d+8d=2*(a+b)-8c+31.8d
非抗震箍筋长度=(梁宽-2×保护层+梁高-2×保护层)*2+2×6.9d+8d=2*(a+b)-8c+2*6.9d+8d=2*(a+b)-8c+21.8d
注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
箍筋根数=(加密区长度/加密区间距 取上值+1)×2+(非加密区长度/非加密区间距+1)
箍筋数量,考虑到两端50mm第一支箍间隔,长度/间距严格来说应取5舍6入(非全加密)。全加密取向下取整加1。
加密区长度:一级抗震l=Max[2*梁高hb,500]
二至四级抗震l=Max[1.5*梁高hb,500]
若搭接区位于非加密区,应在搭接纵筋长度范围内按≤5d(d为钢筋较小直径)及≤100的间距加密箍筋。当采取机械锚固时,无需加密。机械锚固长度范围内的箍筋不应少于3个,其直径不应小于纵向钢筋直径的0.25倍,其间距不应大于纵向钢筋的5倍。当纵向钢筋混凝土保护层厚度不小于钢筋直径的5倍时,可不配置上述箍筋。(03G101)
实际上箍筋间距一般加密区为非加密区间距的一半,可先将整梁按非加密计算,长度增加两个加密区长度,以此来计算箍筋支数。
此点做法在11G101有变更,详细可查看11G101。
6、拉筋
