一、溜槽方案施工说明
本工程F02-1#、F02-2#地块原方案混凝土浇筑拟用汽车泵及地泵进行施工，而现在根据现场情况及工期要求，现F02-1#、F02-2#地块底板大体积混凝土拟用溜槽配合地泵及汽车泵进行混凝土浇筑，本补充方案主要针对溜槽的搭设方法进行相应的方案补充。
二、施工安排
1、溜槽布置

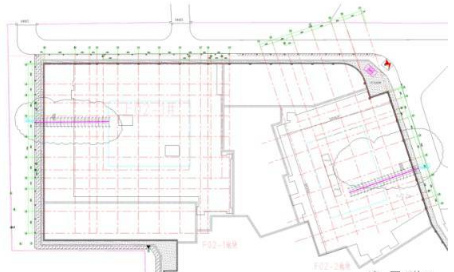

地泵及汽车泵位置（详见大体积混凝土施工方案）溜槽位置计划安装在F02-1#地块基坑西侧与F02-2#地块基坑东侧位置，以方便混凝土罐车进行自卸。
2、溜槽支架材料选择
结合本工程结构特点，挑选出刚度好、强度高的钢管，在选材方面需遵循以下原则。
2.1钢管采用外径48mm，壁厚3.6mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合《碳素结构钢》的相应规定。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4～6m(这样的长度一般重25kg以内，适合人工操作)。
2.2钢管构件禁止使用有明显变形、裂纹和严重锈蚀的钢管。使用普通焊管时，应内外涂刷防锈漆并定期复涂以保持其完好。
2.3应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件或玛钢扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。
2.4脚手架所用材料需在进场后经质量、安全、技术、物资部门验收合格后方可适用。钢管、扣件、安全帽、安全带、安全网等应有出厂合格证明，及实验检验报告。
三、溜槽支架搭设设计

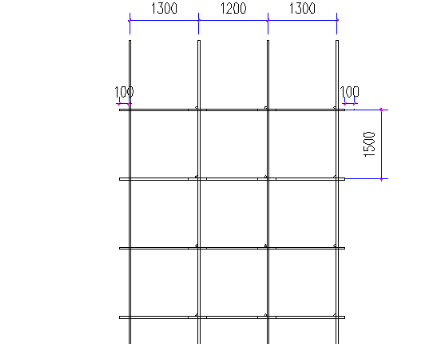

脚手架立杆采用6米和4米钢管间隔使用，使里外、左右立杆的接头错开。大横杆采用4米和6米钢管，扫地杆位置设在立杆端部200mm处，横杆步距1500，立杆横向间距1300mm、1200mm、1300mm。竖向间距1500mm，支架与基坑底部成36°角，支架侧面全部搭设剪刀撑，剪刀撑的斜杆与水平面的交角宜为45°—60°之间，连续设置。支架底部侧向45°布置6m长钢管斜撑进行加固。溜槽采用DN300管子制作，管子固定用钢管卡死。搭设支架范围底板钢筋支架加密，加密支架立柱间隔与立杆横向间距相同，支架立杆底部与钢筋支架上横杆8#槽钢点焊。架体中部两侧各拉3道缆风绳，缆风绳采用大于10#钢丝绳。具体搭设方法见附图。

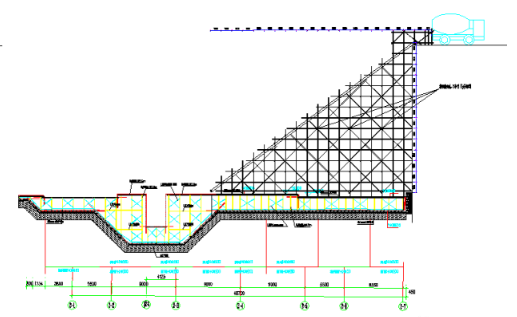

溜槽支架侧立面图

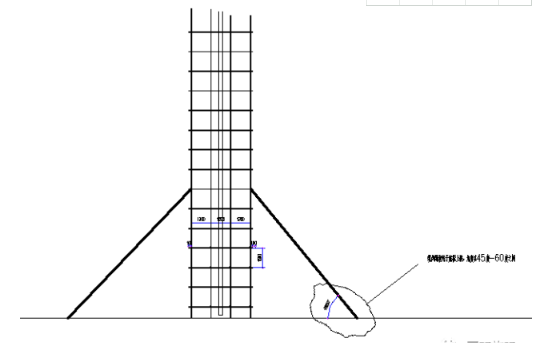

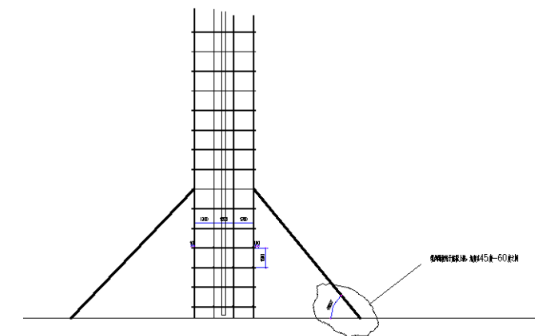

溜槽支架正立面图

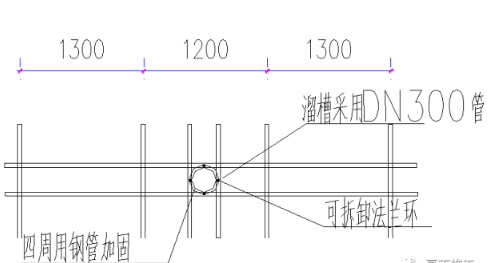

溜槽固定示意图
四、支架搭设使用和拆除
1、支架的搭设、拆除及维护必须由专业架子工持证上岗，其他人员严禁对脚手架动、拆、改任何杆件等。
2、钢管脚手架的杆件连接必须使用合格的玛钢扣件，不得使用铅丝和其他材料绑扎。脚手杆件不得钢木混搭。
3、在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的构配件。
4、支架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：
5、剪刀撑应随搭升的架子一起及时设置。
6、在搭设中不得随意改变外架设计、减少杆配件设置和对立杆纵距作≥100mm的构架尺寸放大。确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。：
7、节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩达到40～65N•m。
8、钢管架立杆垂直度应≤1/300，且应同时控制其最大垂直偏差值。
9、纵向水平杆的水平偏差应≤1/250，且全架长的水平偏差值不大于50mm。
10、作业中，禁止随意拆除钢管架的基本构架杆件、整体性杆件、连接紧固件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。
11、工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。
12、搭设及拆除期间均需在施工下方设置警示隔离带，并专人看护，防止高空坠物伤人。
