一、水闸混凝土施工
1.水闸混凝土施工原则
混凝土工程的施工宜掌握以闸室为中心，按照“先深后浅、先重后轻、先高后矮、先主后次”的原则进行。
(1)先深后浅。
(2)先重后轻。
(3)先高后矮。
(4)先主后次。
2.平底板施工
水闸底板有平底板与反拱底板两种，平底板为常用底板。平底板的施工总是底板先于墩墙，而反拱底板的施工一般是先浇墩墙，预留联结钢筋，待沉降稳定后再浇反拱底板。
水闸平底板的混凝土浇筑，一般采用逐层浇筑法。但当底板厚度不大，拌合站的生产能力受到限制时，亦可采用台阶浇筑法。
平底板混凝土的浇筑，一般先浇上、下游齿墙，然后再从一端向另一端浇筑。当底板混凝土方量较大，且底板顺水流长度在12m以内时，可安排两个作业组分层通仓浇筑。首先两组同时浇筑下游齿墙，待齿墙浇平后，将第二组调至上游齿墙，另一组自下游向上游开浇第一坯底板。上游齿墙组浇完，立即调至下游开浇第二坯，而第一坯组浇完又调头浇第三坯。这样交替连环浇筑可缩短每坯间隔时间，加快进度，避免产生冷缝。
钢筋安装方法有整装法和散装法。工程中使用的钢筋直径在30mm以内时，一般可采用整装法。
3.施工缝施工
施工缝的位置应设在结构受力较小的部位，易于凿毛和清理，并考虑对外观质量的影响。
施工缝的处理应符合下列规定：
(1)可采用凿毛、冲毛或刷毛等方法处理、清除表层的水泥浆薄膜和松散软弱层，并冲洗干净，排除积水。
(2)混凝土强度达到2.5MPa后，方可进行浇筑上层混凝土的准备工作;浇筑前，水平缝应铺厚10～20mm的同配合比的水泥砂浆，垂直缝应随浇筑层刷水泥浆或界面剂。
二、止水设施的施工
为了适应地基的不均匀沉降和伸缩变形，在水闸设计中均设置温度缝与沉降缝，并常用沉降缝代温度缝作用。缝有铅直和水平的两种，缝宽一般为1.0～2.0cm。缝中填料及止水设施，在施工中应按设计要求确保质量。
1.沉降缝填料的施工
沉降缝的填充材料，常用的有沥青油毛毡、沥青杉木板及泡沫板等多种。其安装方法有以下两种。
一种是将填充材料用铁钉固定在模板内侧后，再浇混凝土，这样拆模后填充材料即可贴在混凝土上，然后立沉陷缝的另一侧模板和浇混凝土，具体过程如图1F418012-1所示。如果沉降缝两侧的结构需要同时浇灌，则沉降缝的填充材料在安装时要竖立平直，浇筑时沉降缝两侧流态混凝土的上升高度要一致。
另一种是先在缝的一侧立模浇混凝土，并在模板内侧预先钉好安装填充材料的长铁钉数排，并使铁钉的1/3留在混凝土外面，然后安装填料、敲弯铁尖，使填料固定在混凝土面上，再立另一侧模板和浇混凝土，具体过程如图1F418012-2所示。

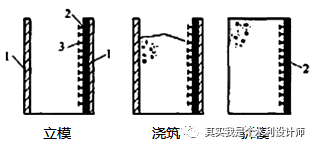

图1 先装填料后浇混凝土的填料施工
1-模板;2-填料;3-铁钉
图2 先浇混凝土后装填料的填料施工
1-模板;2-填料;3-铁钉
2.止水材料种类
常用的止水材料有紫铜片、橡胶、聚氯乙烯(塑料)等。
紫铜止水片的制作同符合下列规定：
(1)清除表面的油渍、浮皮和污垢。
(2)宜用压模压制成型，转角和交叉处接头，宜在加工厂制作，并留有适当长度的直线段，以利现场搭接;接缝应焊接牢固。
(3)双面焊其搭接长度不应小于20mm。
(4)长时间外露应加强防护措施。
塑料和橡胶止水带应避免油污和长期曝晒。塑料止水片的接头宜用电热熔接牢固。橡胶止水带的接头可用氯丁橡胶粘接，其搭接长度不应小于100mm，重要部位应热压粘接。
止水片的安设宜嵌固，不应使用钉子。紫铜止水片的沉降槽，应用聚乙烯闭孔泡沫板条或沥青灌填密实。对于沥青灌填密实的水平紫铜止水片的凹槽应向上，以便于沥青灌填。
3.止水缝部位的混凝土浇筑
浇筑止水缝部位混凝土的注意事项包括：
(1)水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。
(2)浇筑混凝土时，不得冲撞止水片，当混凝土将淹没止水片时，应再次清除其表面污垢。
(3)振捣器不得触及止水片。
(4)嵌固止水片的模板应适当推迟拆模时间。
三、平面闸门门槽施工
采用平面闸门的中小型水闸，在闸墩部位都设有门槽。为了减小启闭门力及闸门封水，门槽部分的混凝土中埋有导轨等铁件，如滑动导轨、主轮、侧轮及反轮导轨、止水座等。这些铁件的埋设可采取预埋及留槽后浇混凝土两种方法。
小型水闸的导轨铁件较小，可在闸墩立模时将其预先固定在模板的内侧，闸墩混凝土浇筑时导轨等铁件即浇入混凝土中。由于中型水闸导轨较大、较重，在模板上固定较为困难，宜采用预留槽，用浇二期混凝土的施工方法。
