1、空心板预制及桥面横坡调整:
此种方式最为常见,尤其是桥面横坡较大时,否则桥面铺装不好处理,且影响板间的铰缝连接性能。
方式二(梁体平置法):预制板采用等厚度的平坡制作。各块板则采用平置安放,板底不做楔块而盖梁顶浇筑垫石,形成“错台”放置的板,板顶形成锯齿状,板上铺装层不等厚。对于小跨径的桥,当横坡较小时,可考虑采用此种方式,以避免板底楔块预制的麻烦。
2、T梁预制及桥面横坡调整:
相对于空心板而言,T梁的横向湿接缝要宽很多,因此在桥面横坡的调整方面情况也复杂些。

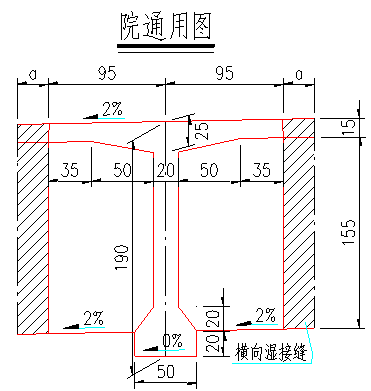

正常路拱条件下桥面横坡为2%,因此常将预制T梁的顶面横坡设为2%,马蹄底面则设为平坡。院通用图及部颁通用图均采用此种处理方式。
但山区公路中,桥梁常处在平曲线上,桥面存在超高变化,其桥面横坡往往不是2%。如何实现各种情况下的桥面横坡呢?在一孔桥跨内,桥面横坡可能出现的情况有:
情况1:正常路拱段2%桥面横坡。
情况2:等超高段i%桥面横坡。
情况3:同方向的变坡段上。
情况4:反方向的变坡段上。
=======
情况1:正常路拱段2%桥面横坡。
由于T梁顶按2%横坡预制,梁底平坡,故可将盖梁顶设成与当地桥面横坡同坡(即2%),各支座垫石设为等高,梁底平置,则梁顶自然形成2%横坡,桥面铺装层等厚,各梁体横向湿接缝连接平顺。

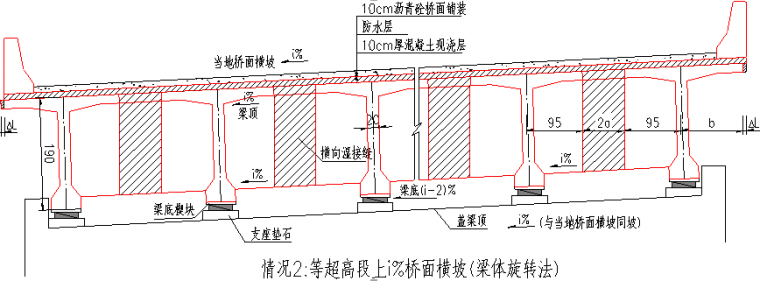

情况2:等超高段i%桥面横坡。有以下两种方式可以实现:

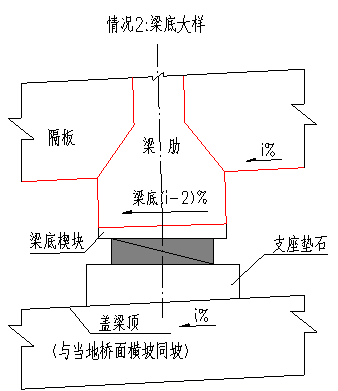

(1) 梁体旋转法:将盖梁顶设成与当地桥面横坡同坡(即i%),梁体沿顶面中心整体“旋转”到当地桥面横坡i%,梁体底面则形成了(i-2)%的坡度。通过梁底楔块及支座垫石调整,保证了桥面铺装层等厚,横向湿接缝连接平顺。但由于梁体的旋转,内、外侧翼缘需增减△L=梁高hx(i-2)%。
情况3:同方向的变坡度段上。
相邻两墩台的当地桥面横坡分别为i1%、i2%(i1%>i2%),方向相同。可采用旋转方式实现横坡,梁体沿顶面中心整体“旋转”到前后墩台桥面平均横坡0.5(i1+i2)%。这样能减少桥面铺装层的厚度差别,增减变化值为△t1=0.5x预制梁宽x0.5(i1-i2)%。同时前后两墩台盖梁分别按当地横坡i1%、i2%浇筑。
情况4:反方向的变坡度段上。
相邻两墩台的当地桥面横坡分别为i1%、i2%,方向相反。一般也可采用上述旋转方式实现横坡,也可采用梁体平置方式。同时前后两墩台盖梁分别按当地横坡i1%、i2%浇筑。但当坡差很大时,均会出现铺装层严重不足的情况。一般当最薄处小于7cm时,建议看能否调整超高渐变率,以减小前后坡差。
3、小箱梁预制及桥面横坡调整:
小箱梁的预制:院通用图及部颁通用图预制小箱梁采用的处理方式不尽相同:

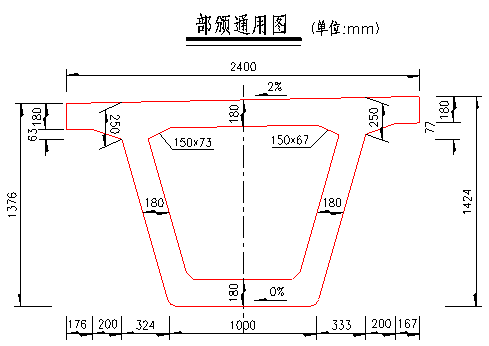

(1)部颁通用图将预制梁顶面设为2%横坡,梁底设为平坡。形成横坡的方式与T梁相同,此处不再重复。

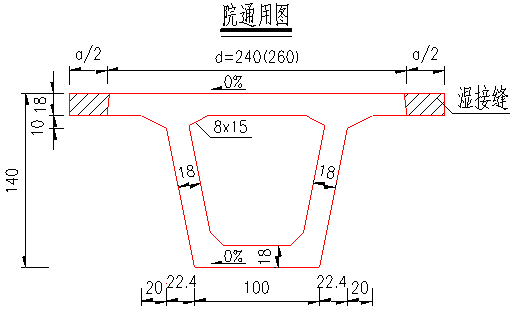

(2)院通用图是将小箱梁的顶、底面均按平坡预制。通过梁体旋转的方式形成横坡。由于梁体的旋转,内、外侧翼缘需增减△L=梁高hxi%。当桥面横坡i%较大时,需要充分注意翼缘的变化。
4、仅靠调整铺装层形成桥面横坡:
当桥梁宽度不宽且为双向横坡时,可采用梁底、盖梁顶均平置,而完全利用铺装层的不等厚来实现桥面横坡。但要注意的是,铺装层的最大厚度要控制好。
5、桥面横坡调整总结:
装配式桥梁的横向分块制作,带来了在桥面横坡变化时,横坡形成的难度。产生了多种方法来实现桥面横坡,但无论怎样调整,其首要的原则必须是:
所有支座的安放必须保证平置,即支座垫石顶必须保证水平。
同时尽量减少梁底楔块设置的复杂性,减少盖梁顶支座垫石的种类。
必须保证最小的铺装层厚度,并兼顾最大铺装层的厚度。
横坡的实现方法还必须有利于横隔板的连接浇筑。
