（一）基本原则

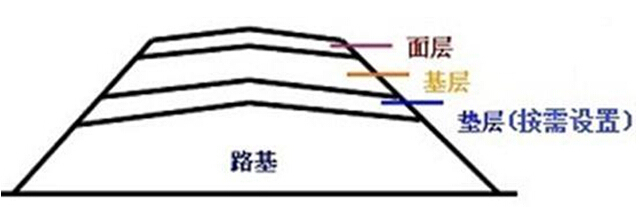

1．城镇沥青路面结构由面层、基层和路基（水泥路面多垫层）组成，层间结合必须紧密稳定，以保证结构的整体性和应力传递的连续性。大部分道路结构组成是多层次的，但层数不宜过多。
2．行车载荷和自然因素对路面的影响随深度的增加而逐渐减弱；对路面材料的强度、刚度和稳定性的要求也随深度的增加而逐渐降低。各结构层的材料回弹模量应自上而下递减，基层材料与面层材料的回弹模量比应≥0.3；土基与基层（或底基层）的回弹模量比宜为0.08～0.4。
3．按使用要求、受力状况、土基支承条件和自然因素影响程度的不同，在路基顶面采用不同规格和要求的材料分别铺设基层和面层等结构层。
4．面层、基层的结构类型及厚度应与交通量相适应。交通量大、轴载重时，应采用高等级面层与强度较高的结合料稳定类材料基层。
5．基层的结构类型可分为柔性基层、半刚性基层；在半刚性基层上铺筑面层时，城市主干路、快速路应适当加厚面层或（+土工布）采取其他措施以减轻反射裂缝。（判定刚性非刚性的指标：弯沉值）
柔性基层：带沥青的、级配形式的 --弯沉大，主控项目测弯沉
半刚性基层：水泥、石灰稳定形式的 --弯沉大，主控项目测弯沉
刚性基层：水泥混凝土、钢筋混凝土 --弯沉很小，主控项目不测弯沉
（二）路基与填料
1．路基分类
从材料上，路基可分为土方路基、石方路基、特殊土路基。路基断面形式有：路堤--路基顶面高于原地面的填方路基；路堑--全部由地面开挖出的路基（又分全路堑、半路堑、半山峒三种形式）；半填、半挖--横断面一侧为挖方，另一侧为填方的路基。
2．路基填料
高液限黏土、高液限粉土及含有机质细粒土，不适用做路基填料。因条件限制而必须采用上述土做填料时，应掺加石灰或水泥等结合料进行改善。
地下水位高时，宜提高路基顶面标高。在设计标高受限制，未能达到中湿状态的路基临界高度时，应选用粗粒土或低剂量石灰或水泥稳定细粒土做路基填料。同时应采取在边沟下设置排水渗沟等降低地下水位的措施。（地下水位高：提高基面、选粗粒土、泥灰稳定、设沟排水--高粗稳沟）
岩石或填石路基顶面应铺设整平层。整平层可采用未筛分碎石和石屑或低剂量水泥稳定粒料，其厚度视路基顶面不平整程度而定，一般100～150mm。
（三）基层与材料
1．基层是路面结构中的承重层，主要承受车辆荷载的竖向力，并把面层下传的应力扩散到土基。基层可分为上基层和底基层，各类基层结构性能、施工或排水要求不同，厚度也不同。
2．应根据道路交通等级和路基抗冲刷能力来选择基层材料。湿润和多雨地区，宜采用排水基层。未设垫层，且路基填料为细粒土、黏土质砂或级配不良砂（承受特重或重交通），或者为细粒土（承受中等交通）时，应设置底基层。底基层可采用级配粒料、水泥稳定粒料或石灰粉煤灰稳定粒料等。
3．常用的基层材料
（1）无机结合料稳定粒料（半刚性）
无机结合料稳定粒料基层属于半刚性基层，包括石灰稳定土类基层、石灰粉煤灰稳定砂砾基层、石灰粉煤灰钢渣稳定土类基层、水泥稳定土类基层等，其强度高，整体性好，适用于交通量大、轴载重的道路。所用的工业废渣（粉煤灰、钢渣等）应性能稳定、无风化、无腐蚀。
（2）嵌锁型和级配型材料（柔性）
级配砂砾及级配砾石属于柔性基层，可用作城市次干道及其以下道路基层。为防止冻胀和湿软，天然砂砾应质地坚硬，含泥量不应大于砂质量（粒径小于5mm）的10%，砾石颗粒中细长及扁平颗粒的含量不应超过20%。级配砾石作次干道及其以下道路底基层时，级配中最大粒径宜小于53mm，做基层时最大粒径不应大于37.5mm。
（四）面层与材料
1．高等级沥青路面面层可划分为磨耗层、面层上层、面层下层，或称之为上（表）面层、中面层、下（底）面层。
2．沥青路面面层类型
①热拌沥青混合料面层
热拌沥青混合料（HMA），包括SMA（沥青玛蹄脂碎石混合料）和OGFC（大空隙开级配排水式沥青磨耗层）等嵌挤型热拌沥青混合料；适用于各种等级道路的面层，其种类应按集料公称最大粒径、矿料级配、孔隙率划分。
②冷拌沥青混合料面层
冷拌沥青混合料适用于支路及其以下道路的路面、支路的表面层，以及各级沥青路面的基层、连接层或整平层；冷拌改性沥青混合料可用于沥青路面的坑槽冷补。
③温拌沥青混合料面层
温拌沥青混合料是通过在沥青混合料拌制过程中添加合成沸石产生的发泡润滑作用、拌合温度在120～130℃条件下生产的沥青混合料，与热拌沥青混合料的适用范围相同。
④沥青贯入式面层
沥青贯入式面层宜做城市次干路以下道路面层使用，其主石料层厚度应依据碎石的粒径确定，厚度不宜超过100mm。
⑤沥青表面处治面层（贯冷次支）（表处水磨滑改）
主要起防水层、磨耗层、防滑层或改善碎（砾）石路面的作用。沥青表面处治面层的集料最大粒径与处治层厚度相匹配。
二、结构层与性能要求
（一）路基
1．路基既为车辆在道路上行驶提供基础条件，也是道路的支撑结构物，对路面的使用性能有重要影响。路基应稳定、密实、均质，对路面结构提供均匀的支承，即路基在环境和荷载作用下不产生不均匀变形。
2．性能主要指标（路基整体变形）
①整体稳定性
在地表上开挖或填筑路基，必然会改变原地层（土层或岩层）的受力状态；原先处于稳定状态的地层，有可能由于填筑或开挖而引起不平衡，导致路基失稳。软土地层上填筑高路堤产生的填土附加荷载如超出了软土地基的承载力，就会造成路堤沉陷；在山坡上开挖深路堑使上侧坡体失去支承，有可能造成坡体坍塌破坏。在不稳定的地层上填筑或开挖路基会加剧滑坡或坍塌。因此，必须保证路基在不利的环境（地质、水文或气候）条件下具有足够的整体稳定性，以发挥路基在道路结构中的强力承载作用。
②变形量控制
路基及其下承的地基，在自重和车辆荷载作用下会产生变形，如地基软弱填土过分疏松或潮湿时，所产生的沉陷或固结、不均匀变形，会导致路面出现过量的变形和应力增大，促使路面过早破坏并影响汽车行驶舒适性。因此，必须尽量控制路基、地基的变形量，才能给路面以坚实的支承。
（二）基层
1．基层是路面结构中的承重层，主要承受车辆荷载的竖向力，并把面层下传的应力扩散到土基。且为面层施工提供稳定而坚实的工作面，控制或减少路基不均匀冻胀或沉降变形对面层产生的不利影响。基层受自然因素的影响虽不如面层强烈，但面层下的基层应有足够的水稳定性，以防基层湿软后变形大，导致面层损坏。
2．性能主要指标（基层：强扩不冻水）
①应满足结构强度、扩散荷载的能力以及水稳性和抗冻性的要求。
②不透水性好。底基层顶面宜铺设沥青封层或防水土工织物；为防止地下渗水影响路基，排水基层下应设置由水泥稳定粒料或密级配粒料组成的不透水底基层。
（三）面层
1．面层直接承受行车的作用。设置面层结构可以改善汽车的行驶条件，提高道路服务水平（包括舒适性和经济性），以满足汽车运输的要求。
2．面层是直接同行车和大气相接触的层位，承受行车荷载引起的竖向力、水平力和冲击力的作用，同时又受降水的侵蚀作用和温度变化的影响。
3．面层使用指标（面层：承平温、滑水声）
①承载能力
当车辆荷载作用在路面上，使路面结构内产生应力和应变，如果路面结构整体或某一结构层的强度或抗变形能力不足以抵抗这些应力和应变时，路面便出现开裂或变形（沉陷、车辙等），降低其服务水平。路面结构暴露在大气中，受到温度和湿度的周期性影响，也会使其承载能力下降。路面在长期使用中会出现疲劳损坏和塑性累积变形，需要维修养护，但频繁维修养护势必会干扰正常的交通运营。为此，路面必须满足设计年限的使用需要，具有足够抗疲劳破坏和塑性变形的能力，即具备相当高的强度和刚度。
②平整度
平整的路表面可减小车轮对路面的冲击力，行车产生附加的振动小不会造成车辆颠簸，能提高行车速度和舒适性，不增加运行费用。依靠先进的施工机具、精细的施工工艺、严格的施工质量控制及经常、及时的维修养护，可实现路面的高平整度。为减缓路面平整度的衰变速率，应重视路面结构及面层材料的强度和抗变形能力。
③温度稳定性
路面材料特别是表面层材料，长期受到水文、温度、大气因素的作用，材料强度会下降，材料性状会变化，如沥青面层老化，弹性-黏性-塑性逐渐丧失，最终路况恶化，导致车辆运行质量下降。为此，路面必须保持较高的稳定性，即具有较低的温度、湿度敏感度。
④抗滑能力
光滑的路表面使车轮缺乏足够的附着力，汽车在雨雪天行驶或紧急制动或转弯时，车轮易产生空转或溜滑危险，极有可能造成交通事故。因此，路表面应平整、密实、粗糙、耐磨，具有较大的摩擦系数和较强的抗滑能力。路面抗滑能力强，可缩短汽车的制动距离，降低发生交通安全事故的频率。
⑤透水性
一般情况下，城镇道路路面应具有不透水性，以防止水分渗入道路结构层和土基，致使路面的使用功能丧失。
⑥噪声量
城市道路使用过程中产生的交通噪声，使人们出行感到不舒适，居民生活质量下降。城市区域应尽量使用低噪声路面，为营造静谧的社会环境创造条件。
近年我国城市开始修筑降噪排水路面，以提高城市道路的使用功能和减少城市交通噪声。降噪排水路面的面层结构组合一般为：上面（磨耗层）层采用OGFC沥青混合料，中面层、下（底）面层等采用密级配沥青混合料。这种组合既满足沥青路面强度高、高低温性能好和平整密实等路用功能，又实现了城市道路排水降噪功能。
