锚固支护是一种岩土主动加固和稳定技术,作为其技术主体的锚杆(索),一端锚入稳定的土(岩)体中,另一端与各种形式的支护结构物联结,通过杆体的受拉作用,调用深部地层的潜能,达到基坑和建筑物稳定的目的。

锚固支护的特点:适应性强,基本不受基坑深度的限制;机动灵活,可与多种其他支护型式配套使用。因此,锚固技术在深基坑中的应用具有显著的经济效益。根据目前国内外深基坑锚固支护工程应用的实践经验,锚杆(索)可与各种支挡桩(钢板桩,人工挖孔灌注桩,钻孔灌注桩等)组成桩锚体系,也可与各种墙(地下连续墙,土钉墙,钢筋混凝土挡墙等)组成锚杆(索)挡墙,至于选择何种形式,应根据具体情况进行全面的技术经济比较后决定。

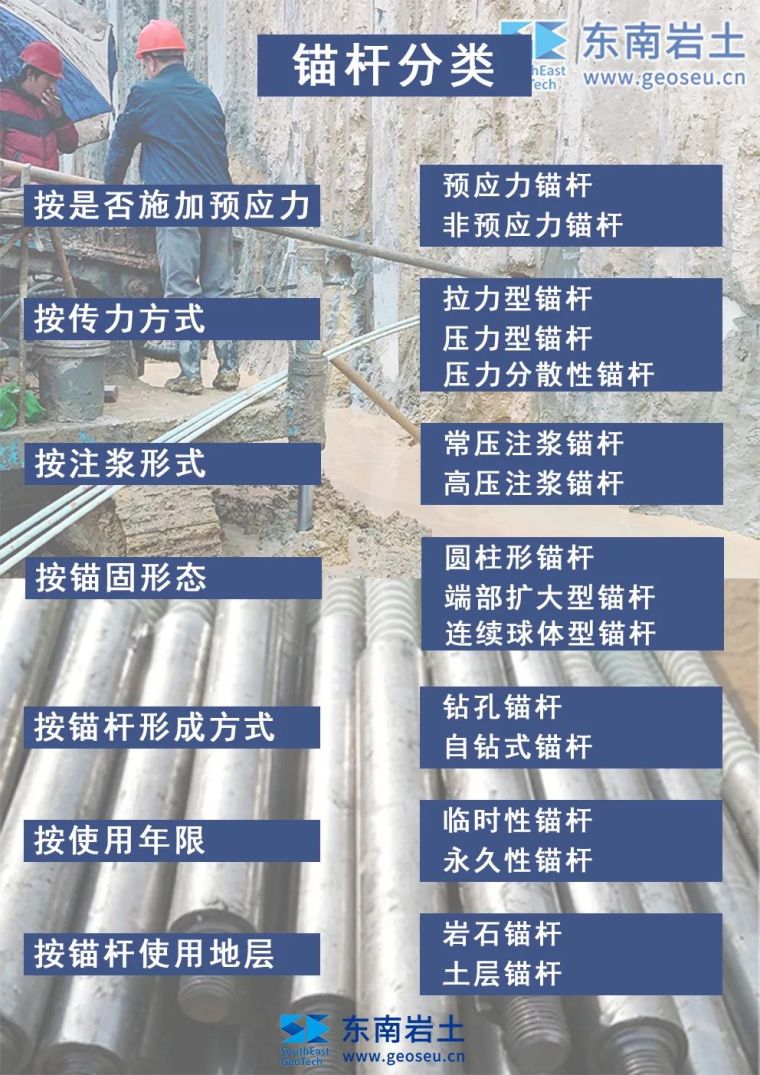

按照不同分类,将锚杆形式和种类总结如下图。


锚杆的选型十分重要,以下为根据各类锚杆的工作特性和长期的使用经验提出的锚杆类型及适用条件:

灌浆型预应力锚杆(集中拉力型)适用条件:

1、锚固地层为岩体或土层

2、单锚拉力设计值200~~10000kN

3、对位移控制要求严格的工程

4、锚杆长度可达100m或更大

机械型预应力锚杆(集中拉力型)适用条件:

1、锚固地层为坚硬岩体

2、单锚拉力设计值60~~1000kN

3、地层开挖后必须立即提供初始预应力,或工程抢险

4、锚杆长度可达50m

荷载分散型锚杆适用条件:

1、锚固地层为软岩或土层

2、单锚拉力设计值600~3000kN

3、采用集中拉力型锚杆无法满足高拉力设计值的软弱地层锚固工程

4、锚杆长度可达50m

5、压力分散型锚杆还适用于严重腐蚀性环境,或有拆除芯体要求的锚固工程

全长粘接型锚杆适用条件:

1、岩体或土层加固

2、对位移控制要求不严格的工程

3、单锚拉力设计值较小(50~350kN)

4、锚杆长度2~12m

树脂卷锚杆与快硬水泥卷锚杆适用条件:

1、岩体加固

2、需提供韧始预应力的岩石锚固工程

3、单锚拉力设计值30~~150kN

4、锚杆长度1.2~12m

自钻式中空锚杆和普通中空锚杆适用条件:

1、岩体加固

2、需提供韧始预应力的岩石锚固工程

3、单锚拉力设计值30~~150kN

4、锚杆长度1.2~12m

摩擦型锚杆适用条件:

1、塑性流变岩体加固,或承受爆破振动影响的矿山巷道支护

2、隧道或地下工程的临时支护或初期支护

3、单锚拉力设计值不大于100kN

4、锚杆长度1.2~3.0m
