问题:土建计量GTJ2018中,工程中如何设置一个/多个单项工程?




解决办法:

工程中存在夹层、错层、跃层等复杂结构时,也就是一个工程中可能存在几个标高或在同一工程中处理不同栋楼的工程量时,可通过新建单项工程来快速处理,避免频繁调整构件标高的麻烦,从而提高工作效率!

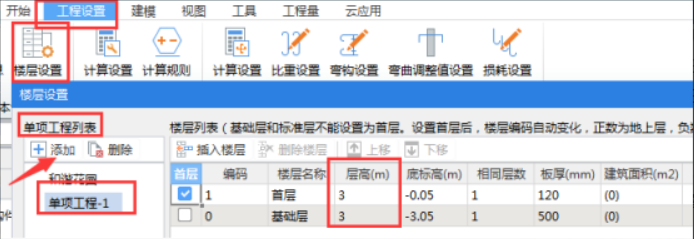

步骤一:工程设置---楼层设置---单项工程列表---添加“单项工程”,根据实际工程插入楼层,修改对应层高及底标高。

GTJ2018里面如何设置一个多个单项工程?

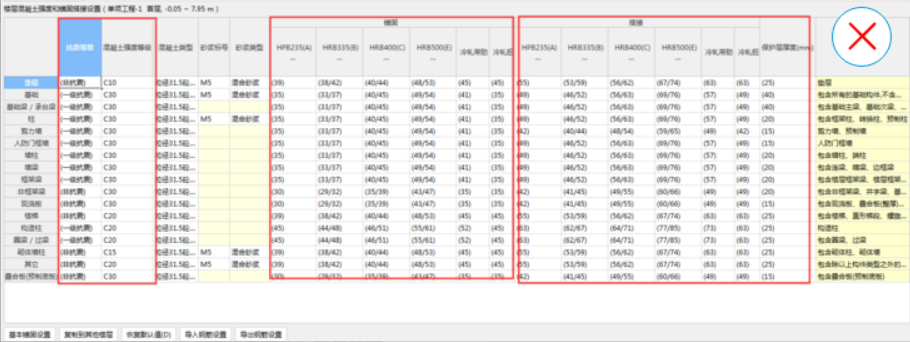

步骤二:再结合图纸在楼层设置下方的【楼层混凝土强度和锚固搭接设置】中,修改混凝土强度和锚固搭接,保护层厚度等。(若不同楼层设置不同时,点到对应楼层行进行修改即可)

GTJ2018里面如何设置一个多个单项工程?

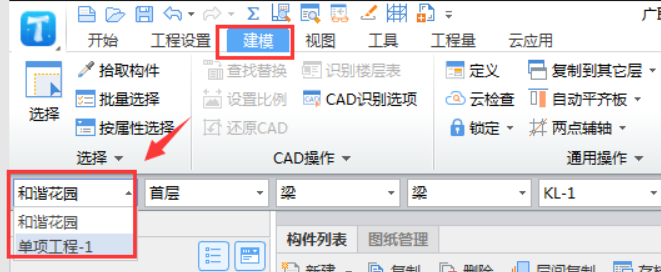

步骤三:设置好【单项工程】后,切换到【建模】界面,分别在不同的单项工程里面绘制图元即可。

GTJ2018里面如何设置一个多个单项工程?

相当于土建GCL2013中的设置区域。不同单项工程中绘制的图元汇总计算时会相互考虑锚固及扣减,工程量可以在报表中设置报表范围,分别查看不同单项工程的工程量。
