相信大家对梁的腰筋很熟悉吧，经常建模的人见过最多的一句话怕就是

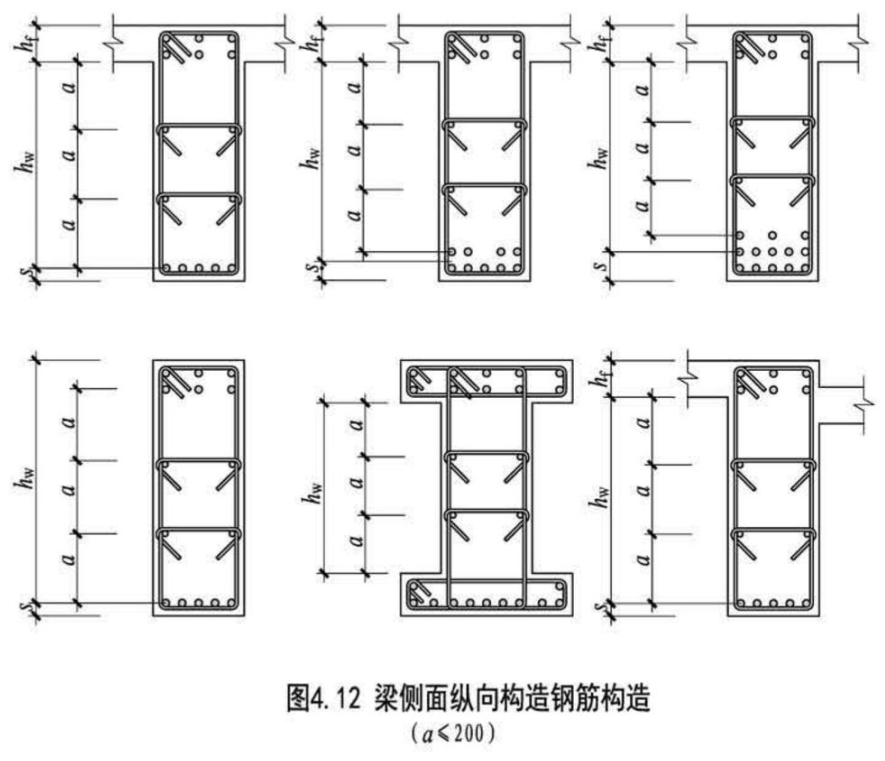

梁hw≥450mm时,按照下表在梁的两侧配置腰筋
这句话经常在结构设计说明中出现，意味着这句话是图集规范规定的，具体可参见GB50010-2010（2015版本）9.2.13混凝土结构设计规范里面的规定和16G101-1第90页中的规定。
看他的标注范围好像是在钢筋上，并不是梁底，那么hw的具体范围是多少呢？
平法图集没有说明取值范围，那么我们查看18G901钢筋排版和17G101-1图集答疑看看
首先查看18G901-1第1-2页
图集写道，梁腹板hw的高度取梁的有效高度h0，这里延伸了一个有效高度的概念，那什么是有效高度，图集解释道：“有效高度h0为梁上边缘至梁下部受拉钢筋的合力中心的距离，即h0=h-s，具体见上图当梁下部配置单层钢筋时，S为下部纵向钢筋至梁底的距离，当配置两排时，S可取70mm”
在GB50010-2010（2015版本）第55页中也明确了这个有效高度

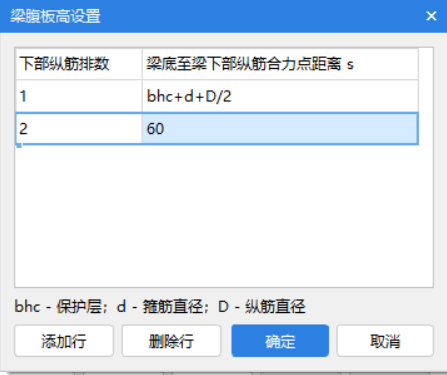

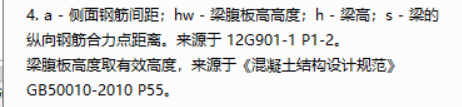

广联达来源依据如下：
