集水井以及电梯基坑某大样图的软件普遍处理方法，个人经验，仅供参考。

方法/步骤

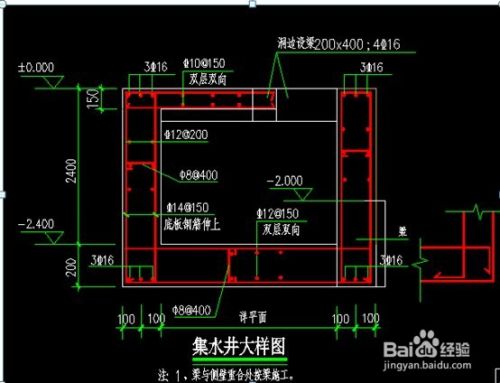

  1. 像这种集水井的处理方法，我一般采用筏板基础+剪力墙来配筋

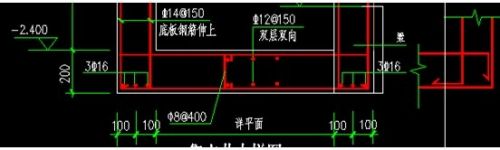

  2. 此处用筏板基础表现出来，a8@400为拉筋，C12@150双层双向用筏板主筋配出来

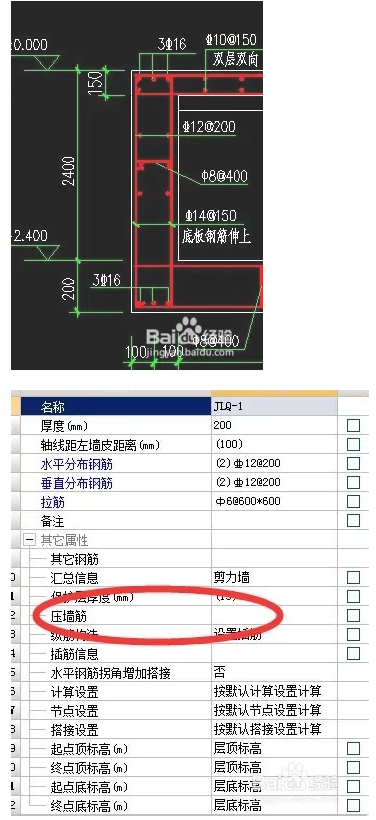

  3. 此处用剪力墙画，C14@150为垂直钢筋，C12@200为水平钢筋A8@400为拉筋由于有压墙筋，而且上下都有3根，但是软件里面的剪力墙没有上下两端所以都输入在统一一个位置上，所以输入6C16的压墙筋

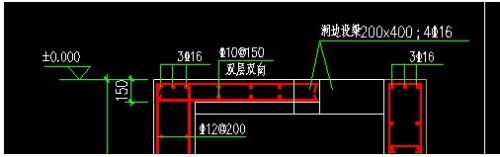

  4. 这里用现浇板画，画完在平面图上找到相对应的洞口分割一下，在把板的配筋配置上去，梁我是用框架梁画的，由于大样图上没有说给的箍筋是多少，我们按图纸上的大部分A8@100/200（2）的给箍筋，有的电梯基坑也可以这样处理-----仅个人经验，有什么不对的地方欢迎指出来谢谢！


    注意事项

    • 在平面图画上去的时候不要画错位置
