Revit模型导入广联达土建算量软件以及在广联达钢筋算量软件中配筋的具体操作如下:

①通过GFC插件导出Revit与广联达土建算量软件间的“.gfc”格式交互文件。

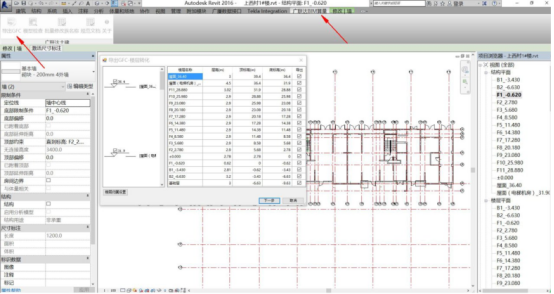

图1导出GFC交互文件

②在土建算量软件新建向导中选择省份对应的清单规则与定额规则。

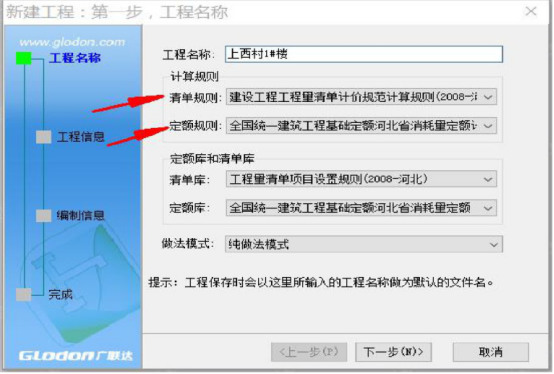

图2计算规则选择

③在广联达土建算量软件中导入之前导出的交互文件,完成构件计算处理。然后在广联达土建算量中补充Revit中没有创建的模型如土方,并检查模型,对模型做出修改,最后汇总计算。

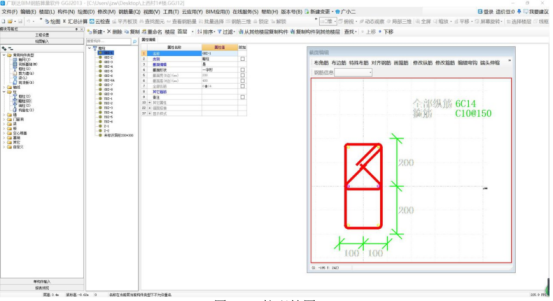

图4柱配筋图

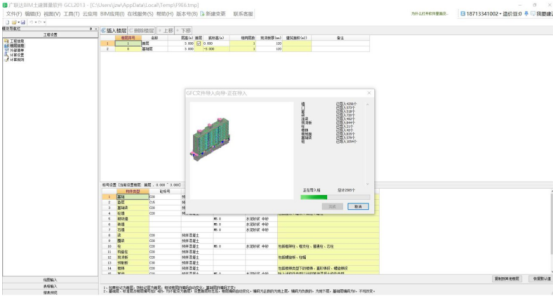

图3土建算量软件导入GFC交互文件

④将修改后的模型导入广联达钢筋模型,根据结构图纸配筋完成模型构件配筋并汇总计算。
