广联达作为业内比较流行的算量软件，建模功能很强大，基本足以应付一般的建模需求。今天就来分享如何建立斜板。

方法/步骤

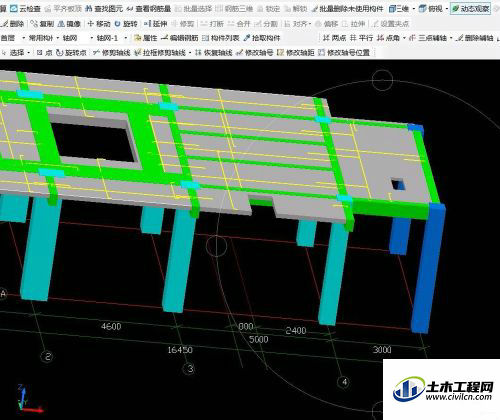

  1. 首先运行GGJ2013，打开你准备构建斜板的模型。让我们在5轴的右边建立一块斜板。

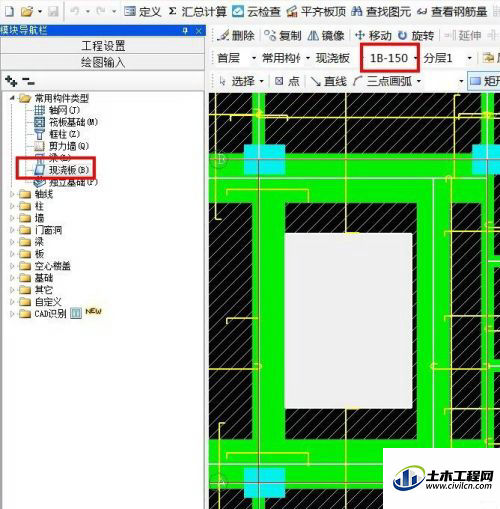

  2. 在窗口左侧“绘图输入”里面找到现浇板。然后在构件列表里面选择你已经定义好的板构件。

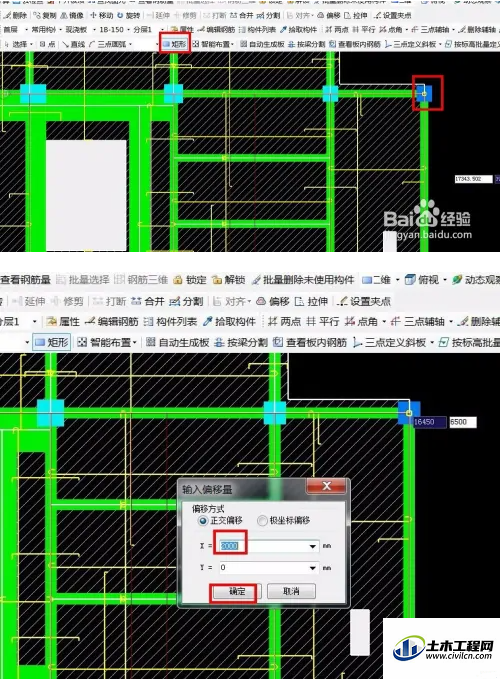

  3. 选择“矩形”布置。然后点住Shift不放，鼠标左键点击柱中心点，在跳出的窗口中X向右偏移2000，然后确认。

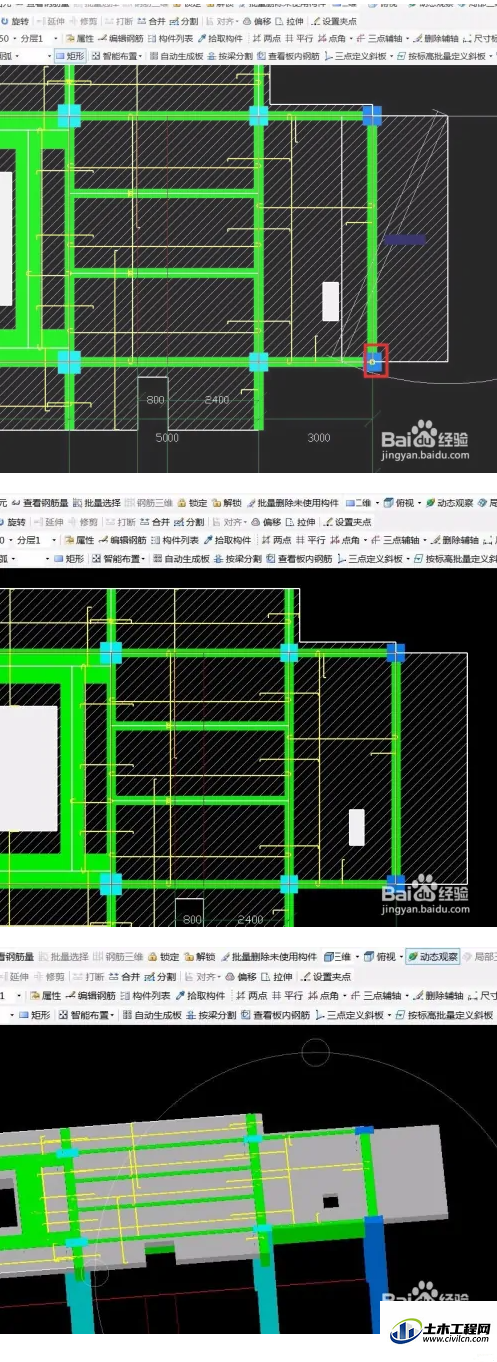

  4. 松开Shift键，鼠标左键点击另一个柱中点。板布置完成。三维查看下，会发现板为平板。

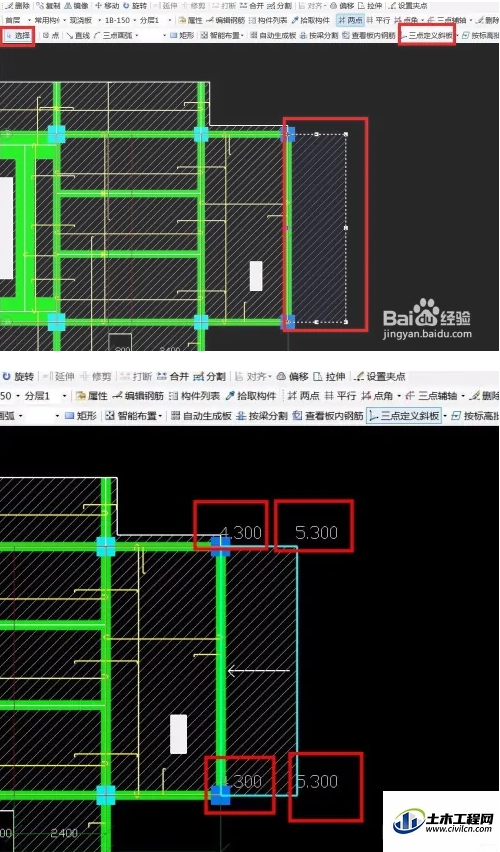

  5. 点击“选择”。然后选中你打算定义斜板的板对象。然后点击“三点定义斜板”。鼠标点击标高数据，可以修改标高。我的示例修改如图。

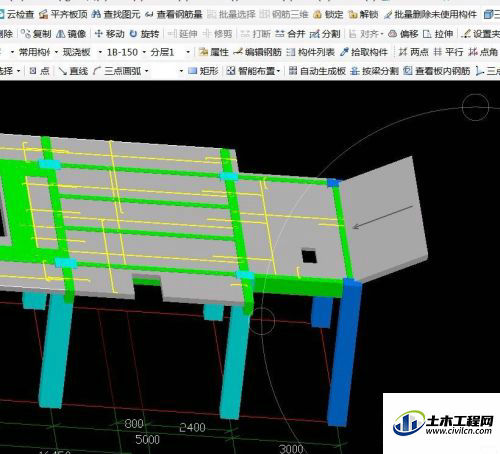

  6. 现在三维查看，发现，已经定义成斜板了。
