在新建工程文件时首先要建立轴网，轴网可以手动输入建立但软件识别的话会方便很多。

方法/步骤

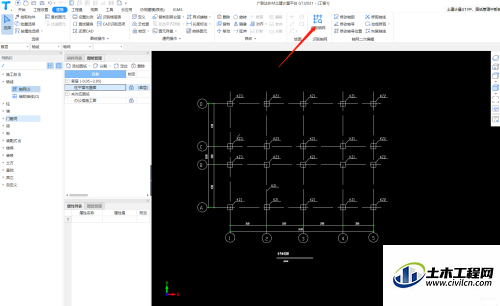

  1. 首先在左侧导航栏点击轴网，在上方模块导航栏选择识别轴网

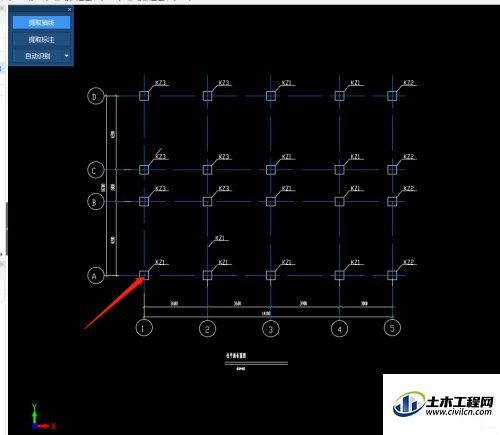

  2. 点击提取轴线后，选择轴网轴线，如图轴线成蓝色为选中轴线后

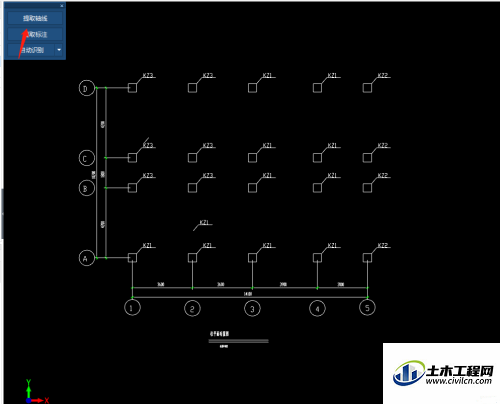

  3. 点击鼠标右键后提走轴线，然后点击提取标注

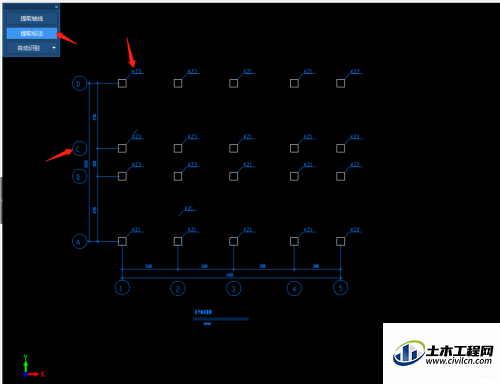

  4. 点击提取标注后选择数字轴和字母轴，右键确定

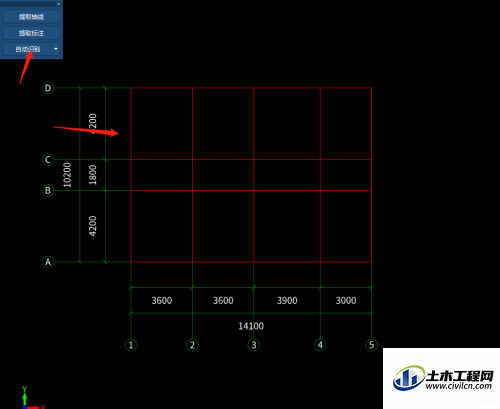

  5. 完成前两步提取步骤后选择自动识别，这时可以看到轴网已经识别完成了
