利用广联达的识别功能快速的识别轴网

方法/步骤

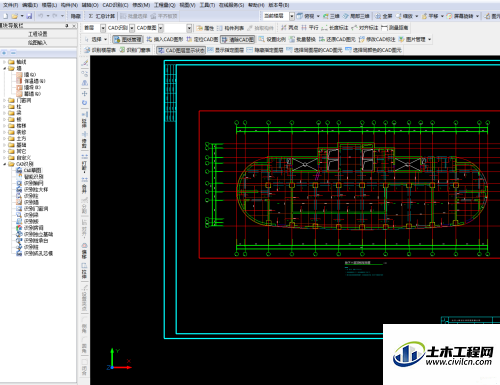

  1. 打开软件，点击CAD识别，导入图纸

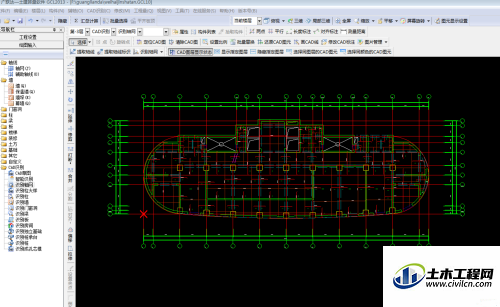

  2. 调整工具菜单中CAD识别----识别轴网

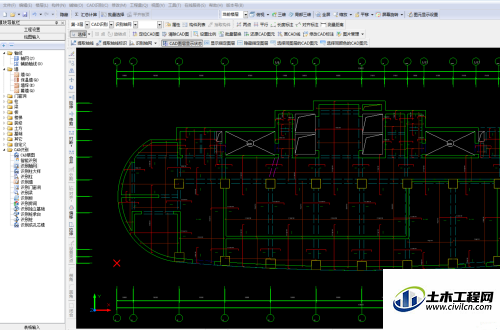

  3. 点击提取轴线任务菜单，选择同层的CAD图元或选择同颜色的CAD图元，点击图形中的轴线，轴线颜色改变

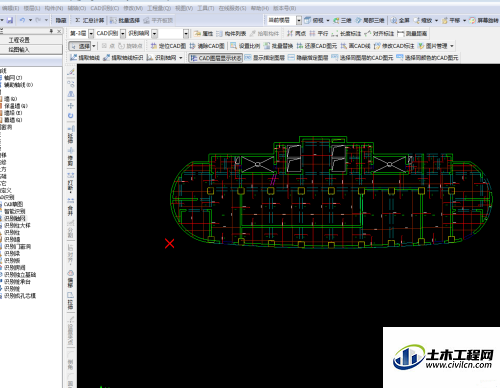

  4. 点击鼠标右键，提取轴线，图形中轴线消失

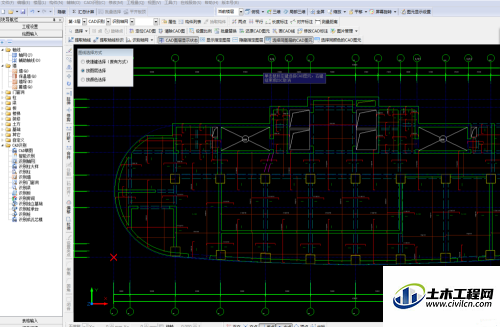

  5. 点击菜单中提取轴线标示按钮，选择同层的CAD图元或选择同颜色的CAD图元，点击图形中的轴线的标注及数字等，点击鼠标右键，标示消失

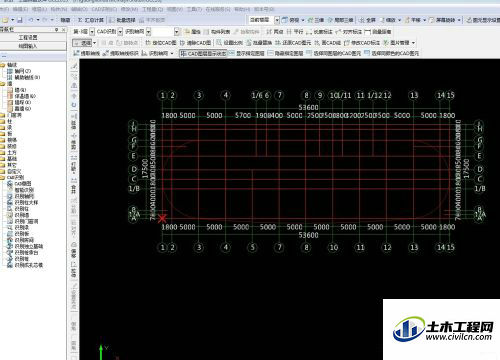

  6. 然后点击菜单中识别轴网有个黑色的向下按钮，点击自动识别，这样轴线就识别过来了
