有时候会遇到图纸轴网不是正方向，与X轴成一定角度，让我们看看如何建立斜角度轴网

方法/步骤

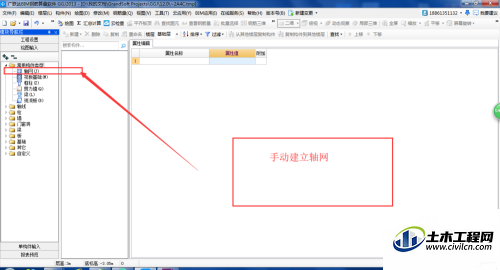

  1. 首先在常用构件类型里点击“轴网”，如图所示

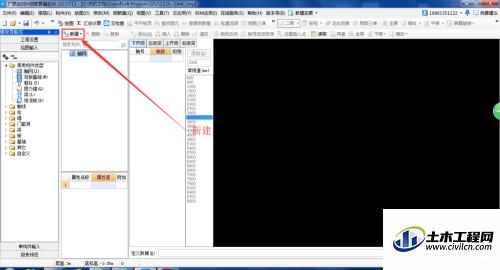

  2. 在点击“新建”-----“新建正交轴网”，如图所示

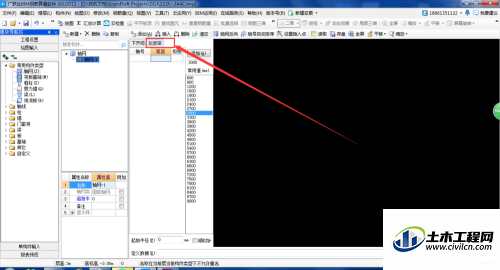

  3. 如下图所示，下开间代表y轴方向的轴线，双击右侧数字，既代表轴之间间距


  4. 如下图所示，下开间代表x轴方向的轴线，双击右侧数字，既代表轴之间间距


  5. 完成后双击属性栏空白处，回到绘图界面

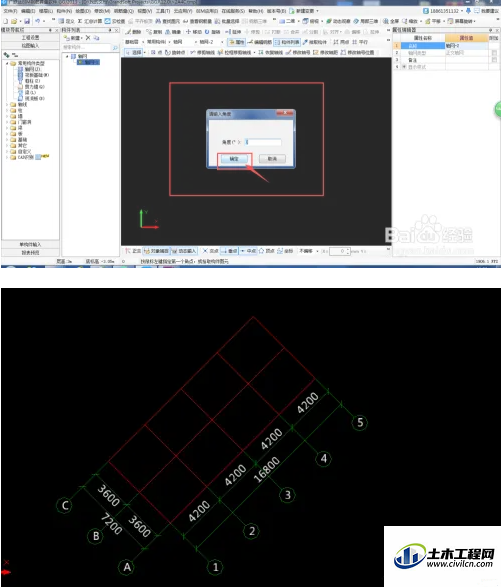

  6. 在绘图界面，输入想要的角度，完成后点击确认，如图所示


    END



注意事项



  • 首先熟悉图纸，找到角度及位置
