广联达厂房算量技巧？

方法/步骤



  1. 下载GLG2015;


  2. 打开GLG软件；新建工程，并设置相关信息；

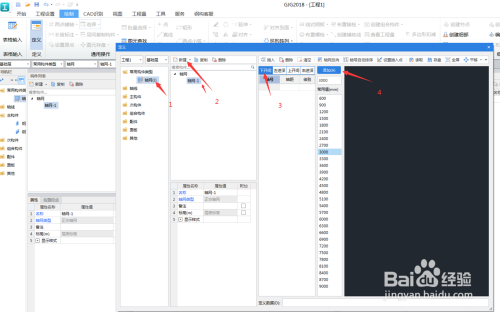

  3. 按图纸新建轴网；（点击导航栏中的轴网，新建，输入开间进深尺寸，）

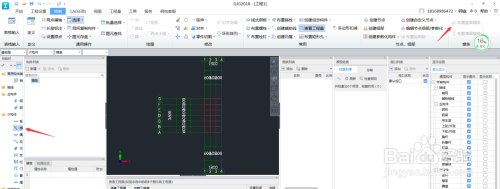

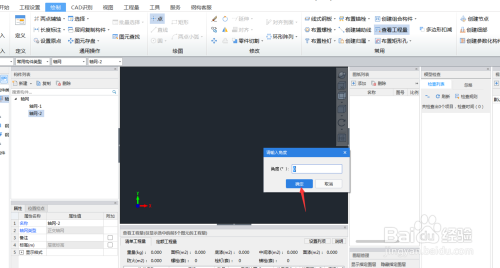

  4. 点击轴网右上角X，选择角度，确认，轴网建立完成；

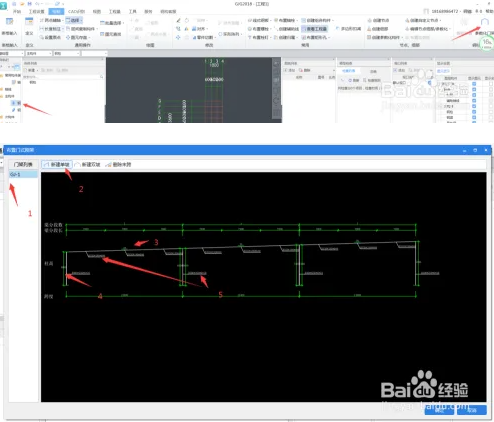

  5. 点击钢柱，点击参数化门架，新建钢架（名称可以参照钢架立面图），新建单坡（注意坡度截面的修改），点击确定，插入至平面轴网；GJ建立完成；按照此方法将所有钢架建模；


  6. 点击檩条、支撑等次构件均可以直接快速布置；


  7. 将未算量部分用表格计算即可（参上一篇广联达算量）；

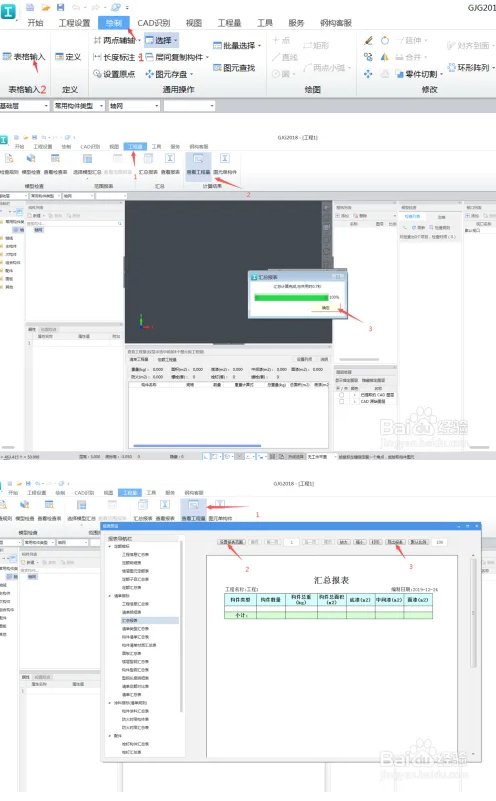

  8. 汇总查看并输出报表；


    END



注意事项



  • 注意报表范围设置，需要全部勾选才可以出全部工程量
