一、工程概述



   天立广场位于武汉市汉口建设大道边，建设大道是汉口严格规划建设的大道，大道两边高楼林立，是武汉市的金融一条街。该地区有完善的城市基础设施，供水可靠，水质良好；排水设施完善，有可靠的城市消防保证体系。天立广场由不等高的169.2米A座和139.2米B座两座高度均超过100M的塔楼组成，地下二层，有裙房五层，总建筑面积93616m2，地下两层均设有停车场，地下二层为设备层。裙房设商场、餐厅、娱乐等多功能用房，六层以上为写字楼。整个建筑为一多功能综合性建筑。
   本工程水源由城市自来水管网供给。本大楼毗邻建设大道，有城市干管通过，城市供水压力最不利季节可达0.15MPa，进水管采用DN250给水铸铁管，设DN150水表一只。



二、消防系统设置



（一）消防用水量
   本大楼建筑高度为169.20米（A座），A座43层，B座33层，为超高层建筑，建筑设计防火按一类执行。结合《建规》及《高规》7.3.5条,按一处火灾计消防水量。



1、消火栓系统
室外：Q1=30L/S室内：Q2=40L/S
2、自动喷淋系统
均按中等危险级：Q3=6L/mimx200m2/60x1.3=26L/S
3、水幕系统
   在防火墙大于3m2洞口水幕用水量按：q=0.5L/S.m计，Q4=0.5x30=15L/S根据《高规》，当建筑物内设有数种消防用水灭火设备时，其室内消防用水量的计算，一般可能同时开启的下列数种灭火设备的情况确定：
1)、消火栓给水系统加上自动喷水灭火设备。
2)、消火栓给水系统加上水幕消防设备或泡沫灭火设备。
3)、消火栓给水系统加上水幕消防设备、泡沫灭火设备。
4)、消火栓给水系统加上自动喷水灭火设备、水幕消防设备或泡沫灭火设备。
5).消火栓给水系统加上自动喷水灭火设备、水幕消防设备、泡沫灭火设备。
   根据本工程特征,按以上消火栓给水系统加上自动喷水灭火设备、水幕消防设备或泡沫灭火设备计列；同时火灾次数按一次计，总消防水量为121L/S。



（二）系统设置
1、消防给水系统分区
   全楼采用稳高压消防给水系统，稳压气压罐及稳压泵设置于屋顶水箱间，消防给水按栓口静压不超过0.8MPa,配合给水系统竖向分为两个系统，在压力超过0.5MPa的消火栓口处设减压阀分区。自动喷淋系统结合报警阀数量设置分区，竖向共分为六个区。见表。

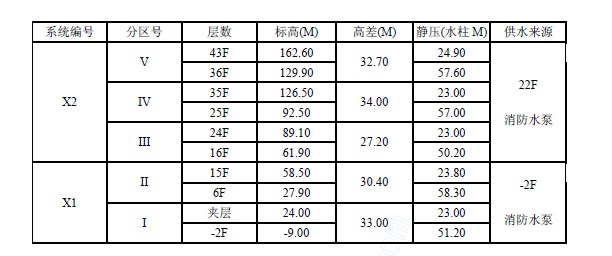

                                           表1消防给水系统分区一览表(A座)

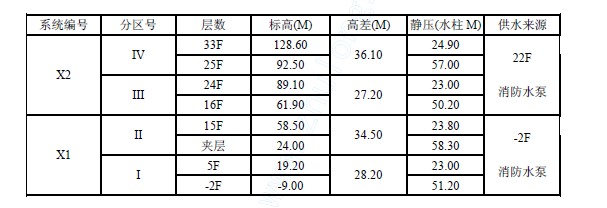

表2 消防给水系统分区一览表(B 座)

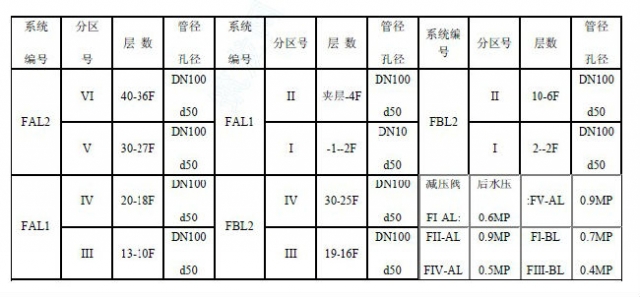

表3 喷淋给水管减压孔板一览表




2、消火栓系统
   室内按二股水柱同时到达任何一点布置室内消火栓，每股充实水柱高度不小于13米，每座标准层布置消火栓箱4台，消防电梯前室设消火栓1台，每台消火栓箱内配备DN65单口消火栓，20m衬胶水龙带，d19直流水枪，小口径消防水喉及软管。消火栓箱设有破玻手动报警按扭，消防管系统设置压力监控系统，采用破玻按扭+压力监控的消防泵启动方式，消防泵出水管设置泄压装置。每根消防立管流量按不小于15L/S计。屋面设置检查用的消防栓并设置压力检测器。
3、自动喷淋系统
   根据《高规》要求，各处均设置自动喷淋灭火系统，设置湿式报警阀13组，灭火喷头采用玻璃球闭式喷头，动作温度除烧火间为79OC外，其余均为68OC，每只喷头最大保护面积不超过12.5m2,各层配水干管设置水流指示器及监控阀。
4、水幕系统
   在防火墙开洞及防火卷帘上方设温感雨淋阀和水幕喷头，水幕系统接在各层的消防拴给水系统，由消防拴给水泵供水。



（三）消防水池
   消火栓系统用水按火灾延续时间3小时计，自动喷淋灭火系统按1小时计。不考虑室外消防水量，不计火灾时外管补水量。消防水池容积为：V=40l/sX3.6x3+26l/sx3.6x1+0.5l/s.mx30mx3.6x1=687.6m3
   与生活用水共用水池，有效容积为900m3,根据地下室布置，水池面积183m2,有效水深4.9米，水池分为两格，设置保证消防容积不被动用的措施。



（四）高位水箱
   高位水箱消防水量按18m3储存，并设置保证消防容积不被动用的措施。水箱间设增压稳压设备。



（五）消防水泵房
   消防水泵房设置于地下水泵间内(供22层以下）及22层设备间（供22层以上）。
1、消防栓系统水泵（地下水泵间）
   选用选用XBD20-120型消防泵四台，三用一备。
Qb=72-100m3/hHb=120mN=45KW
2、消防栓系统水泵（22层设备间）
   选用选用XBD30-80型消防泵二台，一用一备。
Qb=120-150m3/hHb=120mN=45KW
3、自动喷淋系统水泵（地下水泵间）
   选用XBD20-120型消防泵二台，一用一备。
Qb=72-100m3/hHb=120mN=45KW
4、自动喷淋系统水泵（22层设备间）
   选用XBD20-120TB型消防泵二台，一用一备。
Qb=72-100m3/hHb=120mN=45KW
5、屋顶增压稳压设备（屋顶水泵间）
   设计参数：下限压力：P1=0.1MPa上限压力：P2=0.3MPa30秒钟容积V=0.6m3选用XQB-30/0.6型消防气压给水设备二台。（各座一台）



(六)消防水泵结合器
室外设置SQ-150型地上式消防水泵结合器7组。



（七）急救灭火器材
按规范要求在大楼各层布置干粉或泡沫灭火器。



（八）气体灭火装置
在变配电室、电气控制室、电子计算机房、柴油发电机房及燃油锅炉房设置二氧化
碳灭火系统，变配电室、电气控制室、电子计算机房采用全淹没灭火系统，柴油发电机
房及燃油锅炉房采用局部施用系统。
