在场地开阔、对周边环境影响较小的情况下,综合管廊工程一般采用明挖施工。

主要施工步骤

第一步:基坑开挖。

基坑开挖的土石方量视管廊体积而定。

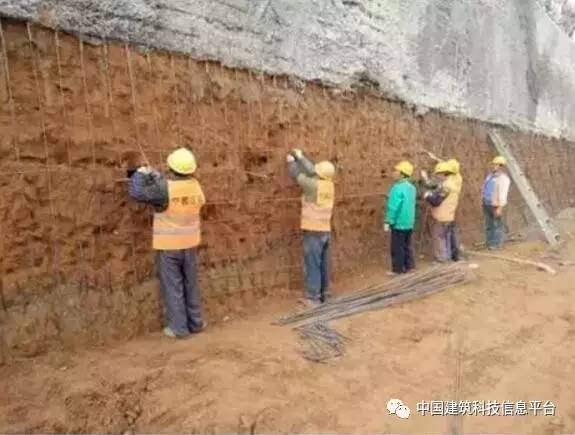

第二步:边坡支护,安装钢筋网片。

边坡支护工程就像是为基坑穿上了一层安全衣,它能保证在施工时整个基坑处于一种很稳定的状态,保护着每一个施工人员与整个工程的安全。

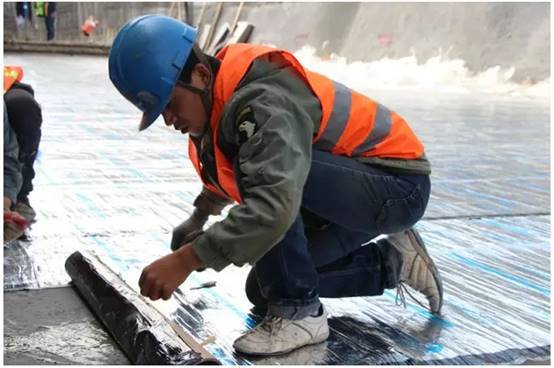

第三步:PET防水卷材铺设

在基坑地基处理完成后,在地基上做一层垫层,这样起到加强管廊基础与底部防水的作用,就像是为管廊做了一个舒服的大床。

第四步:管廊底板钢筋绑扎

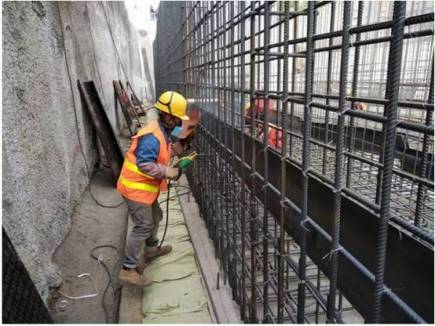

第五步:主体钢板止水带及预埋件焊接

底板钢筋绑扎、模板安装是管廊主体施工的第一道工序,它意味着管廊主体施工正式开始。

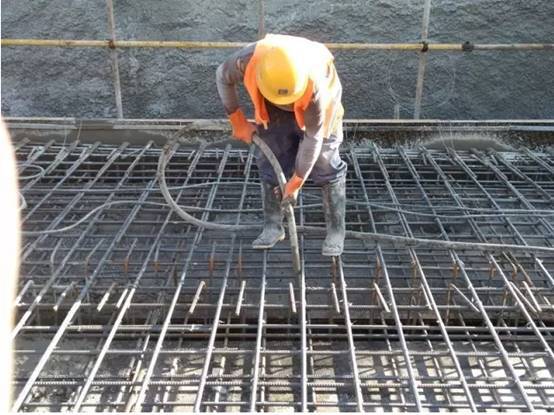

第六步:底板浇筑

底板混凝土浇筑意味着管廊主体混凝土工程开始。

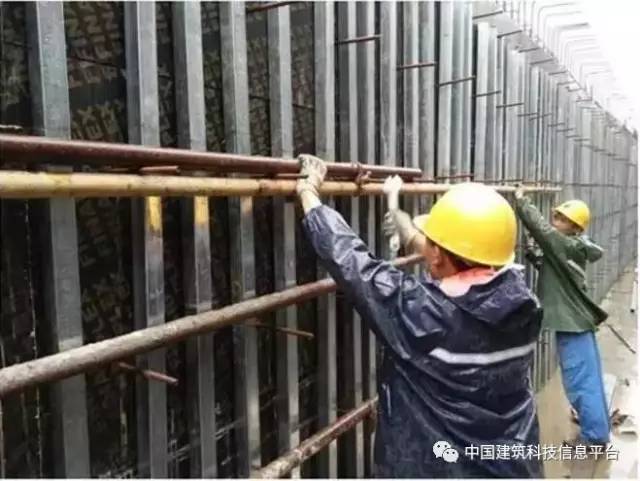

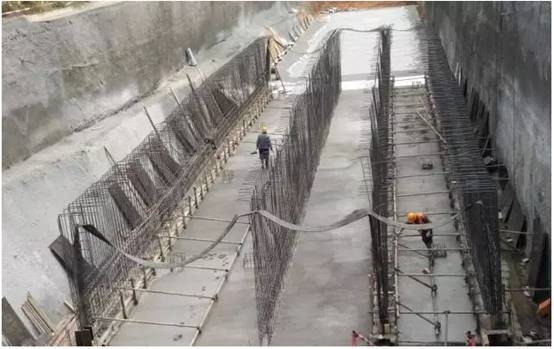

第七步:侧墙、顶板模板安装

侧墙与顶板钢筋绑扎、模板安装要求精准,它决定着管廊是否达标。

第八步:侧墙、顶板浇筑混凝土

最激动人心的时刻,廊体即将成型。

第九步:管廊成型

经养护合格后的廊体就可以安装管廊支架和各种管道了,就像在温馨的小屋里摆上各种家具。

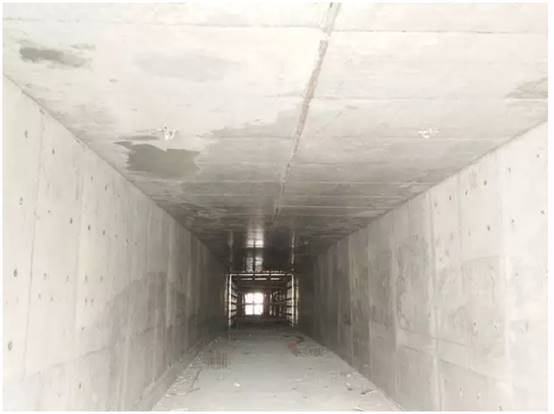

成型后的管廊内部

重点工序处理办法

1 施工准备

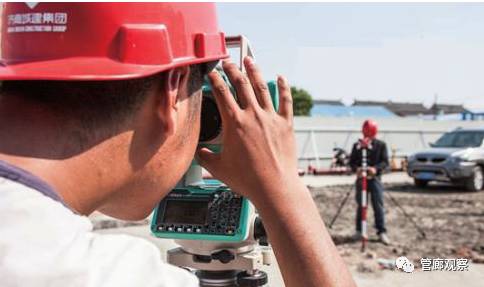

施工前,对施工班组进行技术交底,并平整场地。测量放样,确定综合管廊基坑开挖线,打桩并标明下挖深度。

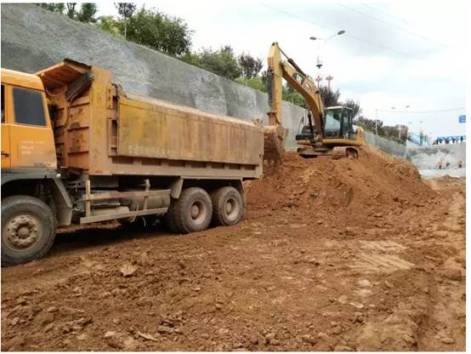

2 沟槽开挖

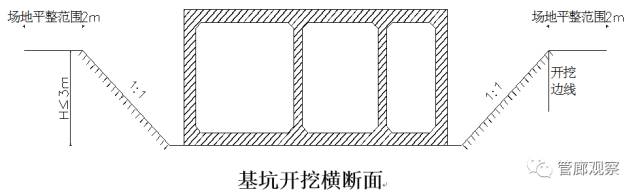

基坑开挖采用机械结合人工开挖。对于埋深较浅的管廊,开挖的边坡按1:1放坡即可,由于边坡较为平缓,不需要做边坡支护。

开挖过程的注意事项有:

a、开挖土方立即外运至弃土场,不可在基槽两侧堆放,以防边坡坍塌。

b、基坑开挖至距基底10cm应立即停止开挖,改为用人工进行清理,禁止出现超挖现象,保证基底以下土体稳定。

c、基坑内积水要求及时排除,每隔10m设置一个集水坑,以保证土体稳定性。

以上措施都是为了保证土基的稳定,对工程质量控制非常重要。

3 基底处理

机械挖掘完成后,人工清理基坑,浇筑C20素混凝土找平垫层。垫层作为管廊钢筋及混凝土施工的底模,表面应保持平整,标高应与综合管廊设计外底标高一致。

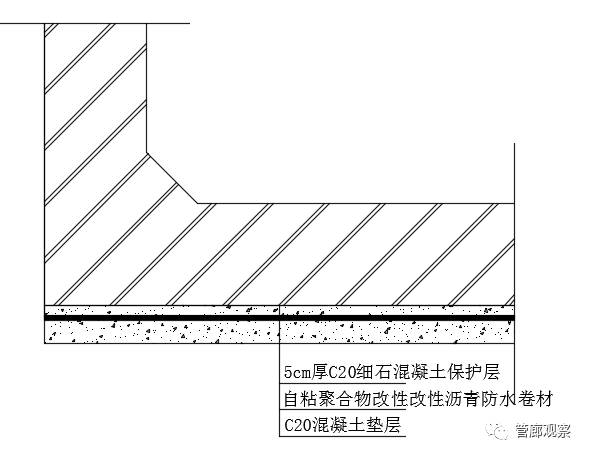

垫层表面铺设改性沥青防水卷材,并在卷材表面浇筑C20细石混凝土作为防水层的保护层,防水构造如下图所示:

4 综合管廊钢筋混凝土浇筑

钢筋混凝土浇筑分两次浇筑:

  • 第一阶段:先浇筑底板上35cm;

  • 第二阶段:墙身及顶板一起浇筑。

第一阶段和第二阶段采用钢板止水带连接。竖壁设置一道水平施工缝,其位置在底板以上30-50cm处。

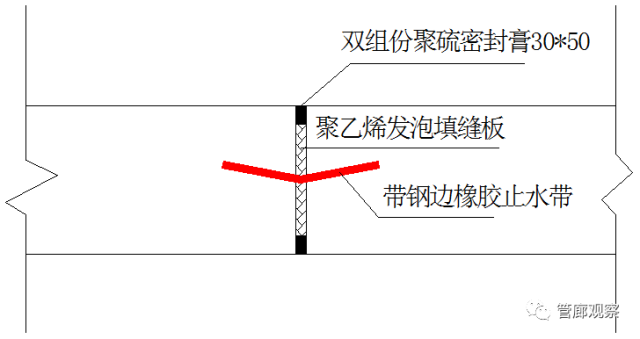

综合管廊一般纵向每隔15-30m设置变形缝,变形缝区段范围内连续浇筑,施工中不准留设竖向施工缝。变形缝设置在2段管廊节段之间,变形缝构造图如下:

5 防水处理

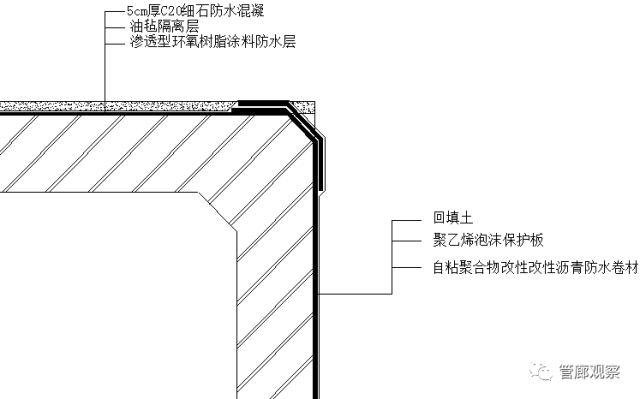

完成混凝土结构主体后,需要对墙身和顶板做防水处理。墙身防水采用自黏聚合物改性沥青防水卷材+聚乙烯泡沫保护板;顶板防水采用渗透型环氧树脂涂料防水层+油毡隔离层+5cm厚C20细石混凝土。如下图所示:

6 沟槽回填

综合管廊土建完成后,管廊外侧及顶部(种植土层以下)采用灰土回填,路堤范围内满足道路技术要求。土方回填沿管廊顶及四周分层均匀回填,防止超填。顶板表面覆土时避免大力夯填,顶板及侧墙外0.5m范围内采用人工回填。已建好的管廊必须及时回填覆盖,严格长期暴露。

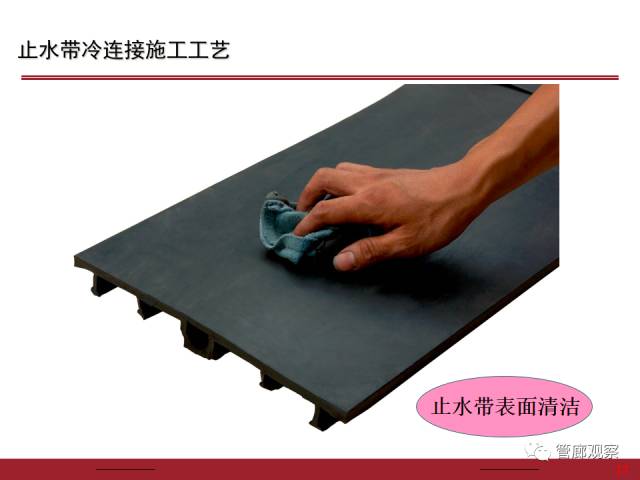

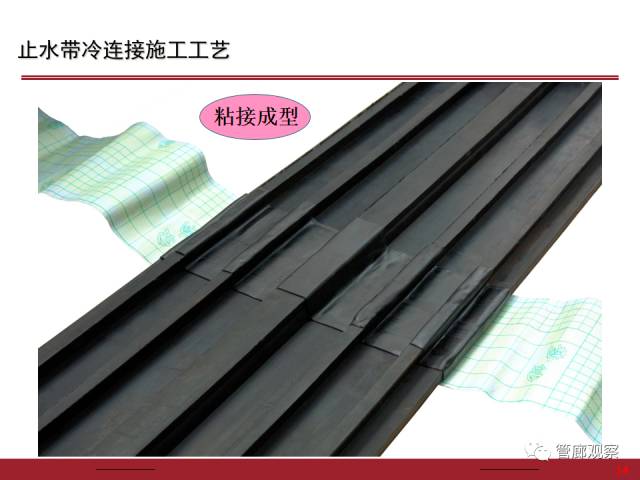

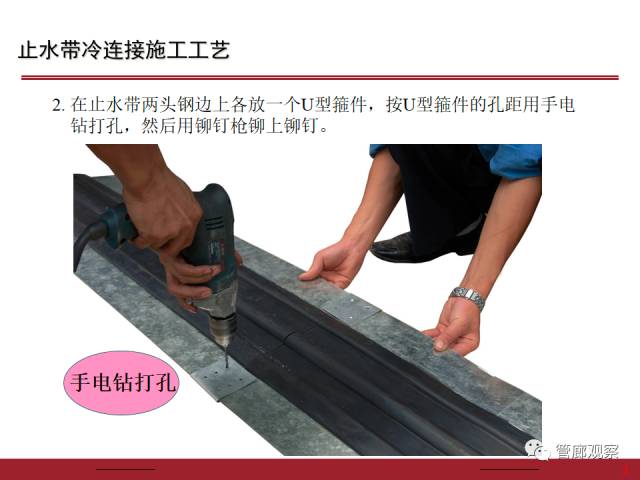

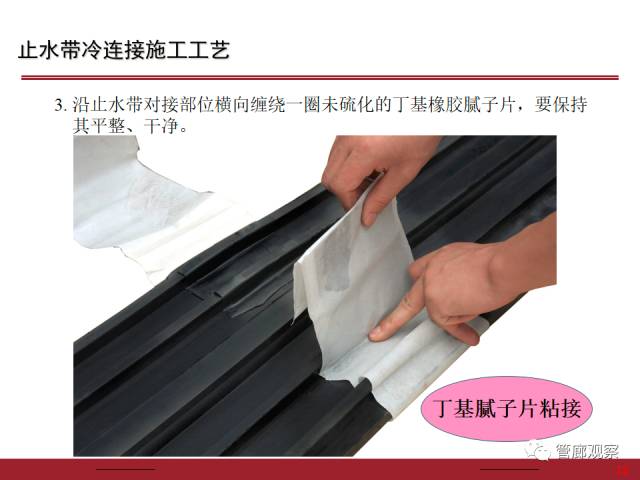

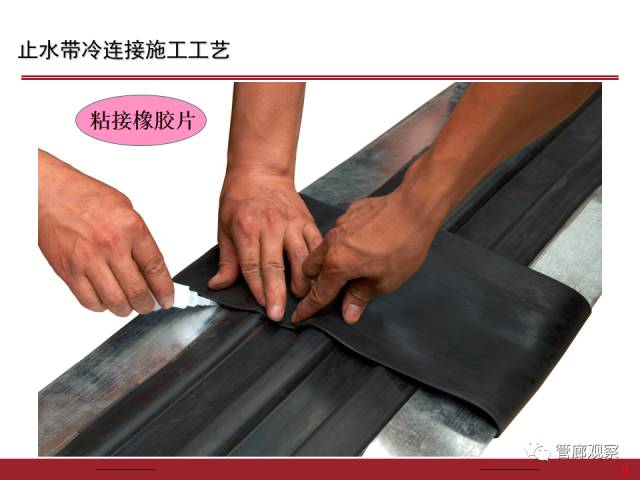

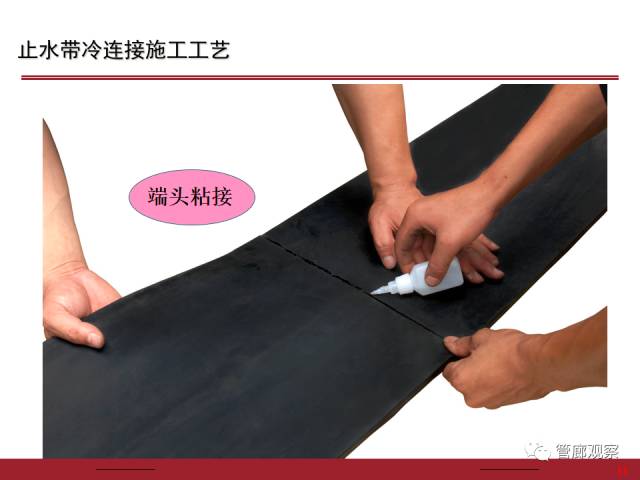

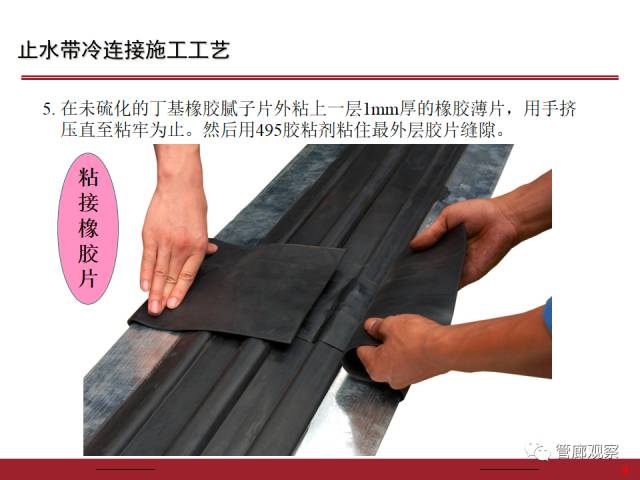

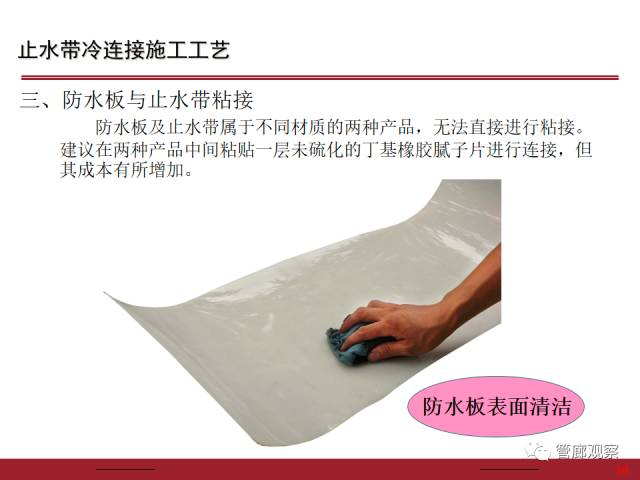

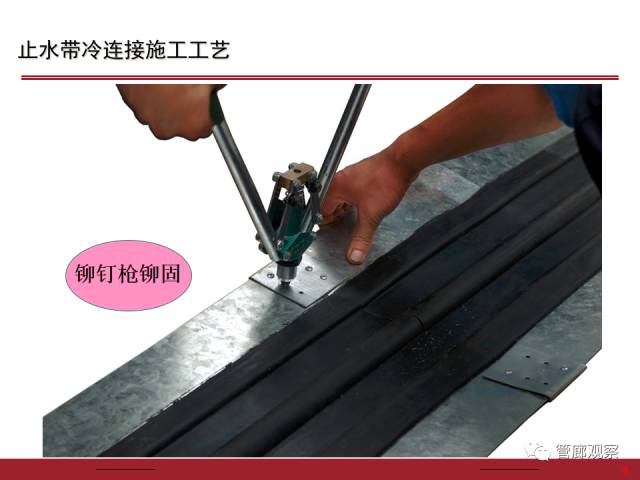

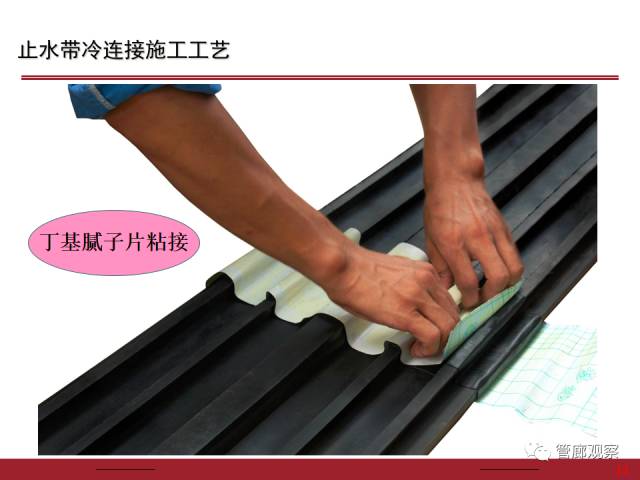

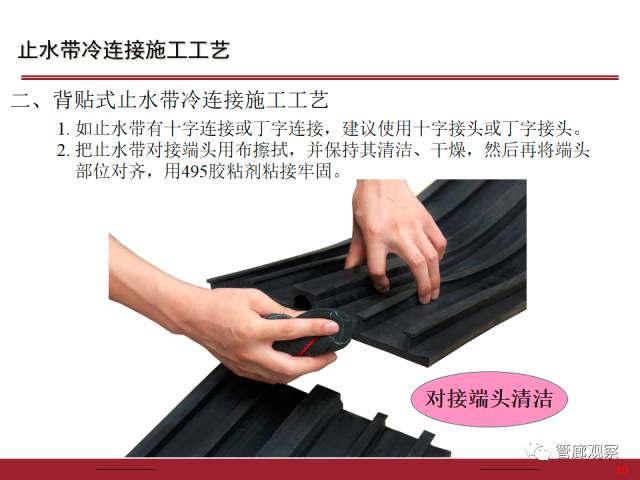

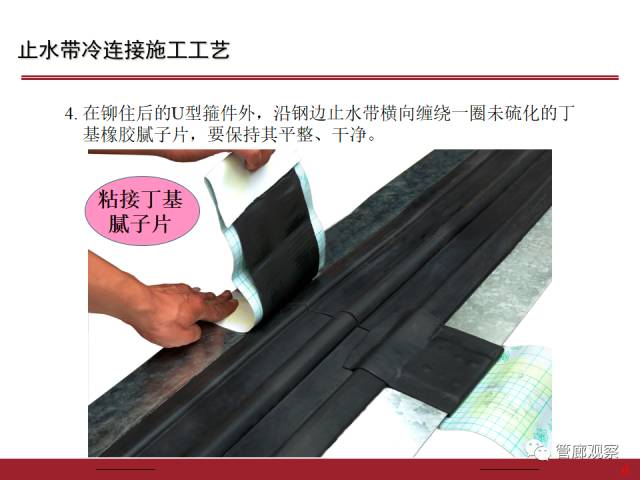

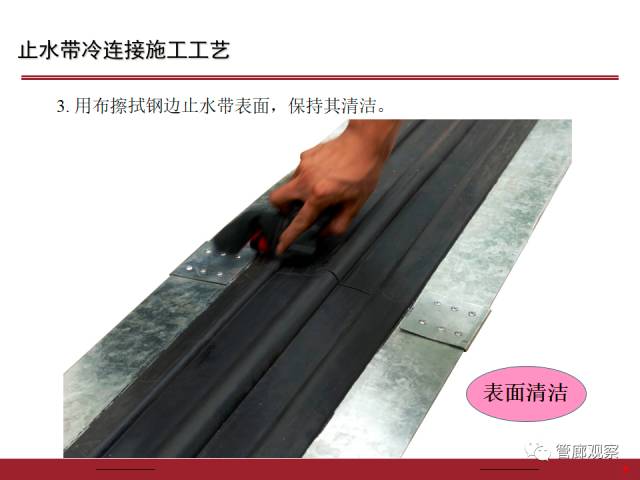

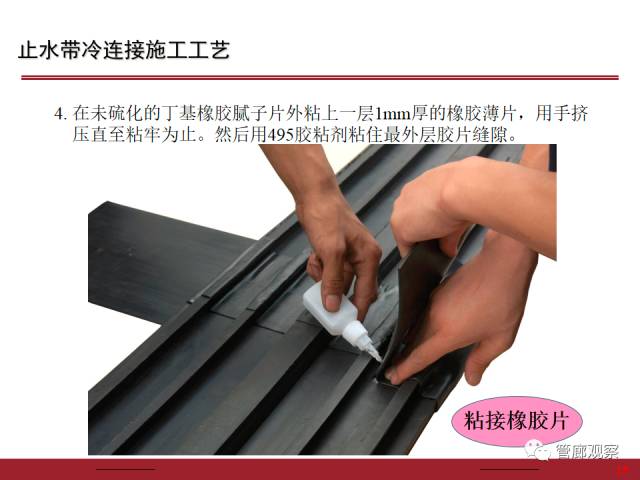

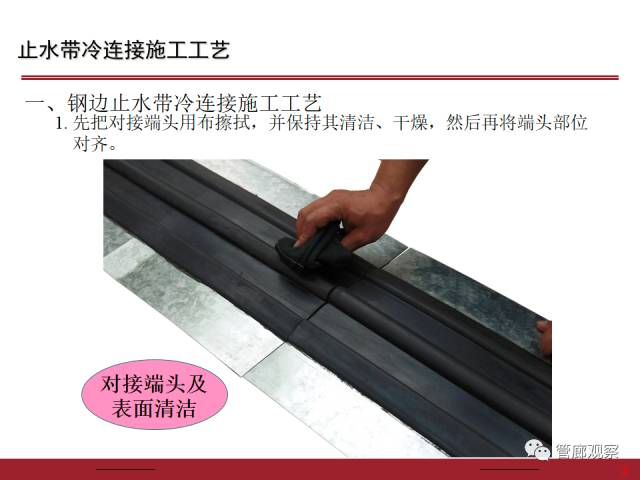

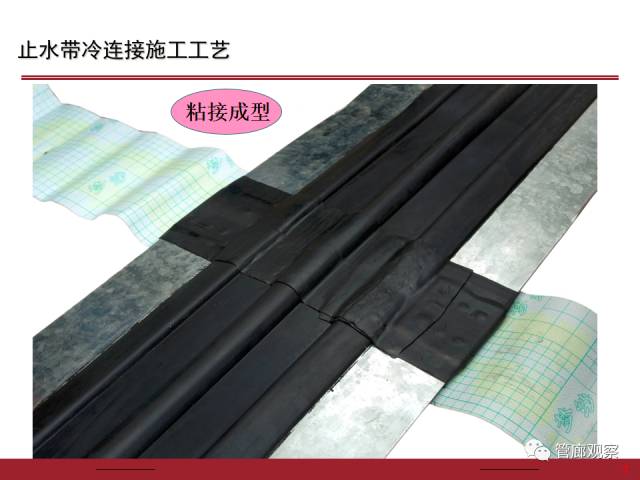

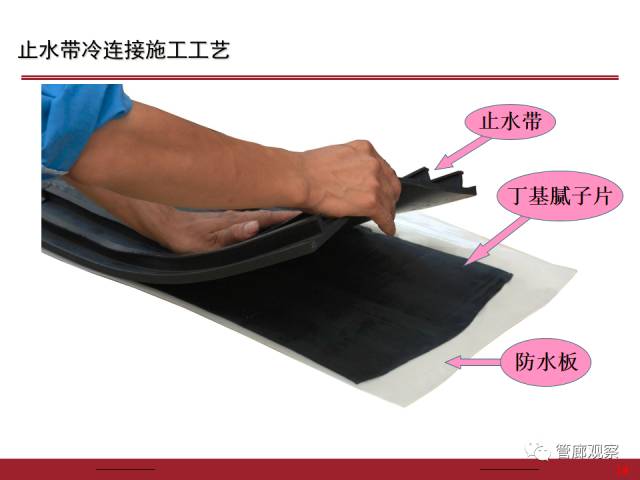

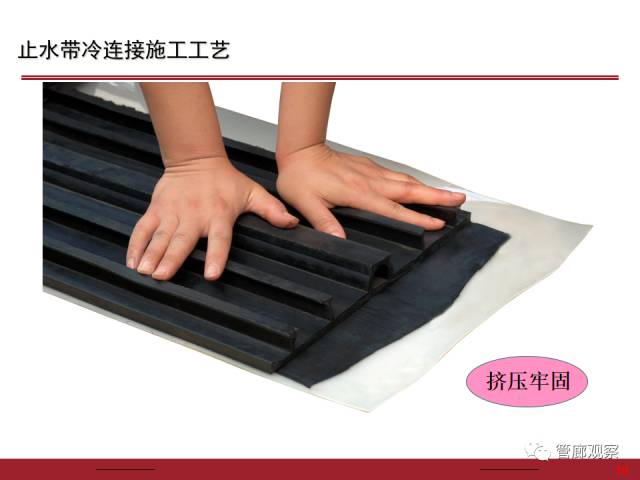

7 止水带安装
