施工图识读是所有工程人的必修技能之一，今天小编就给各位分享一下，在市政管道工程中常见的工程图都应该怎么识读吧。

Part.1、管道材料

一、基本要求

①具有足够的强度和一定的刚度。

②管道内壁表面光滑，减小水流阻力。

③具有一定的耐腐蚀能力。

④具有足够的密闭性。

⑤易加工，经济。

二、常用管材

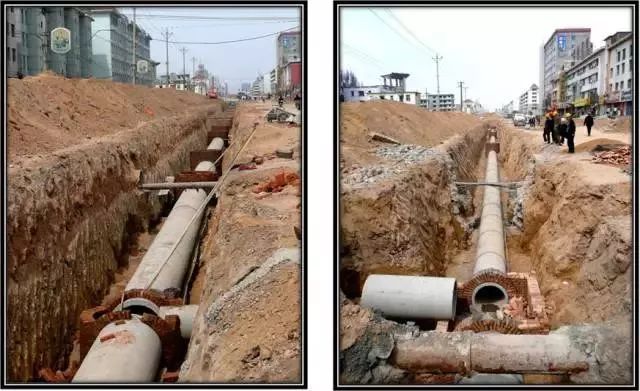

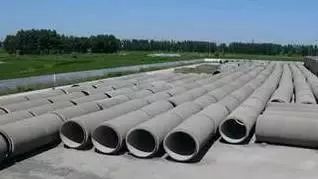

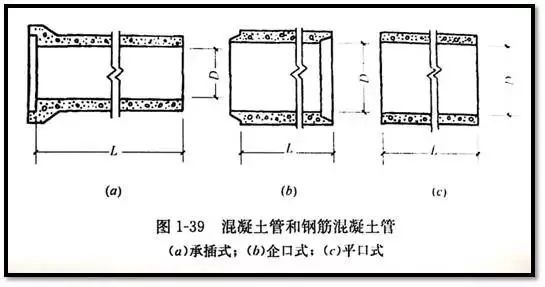

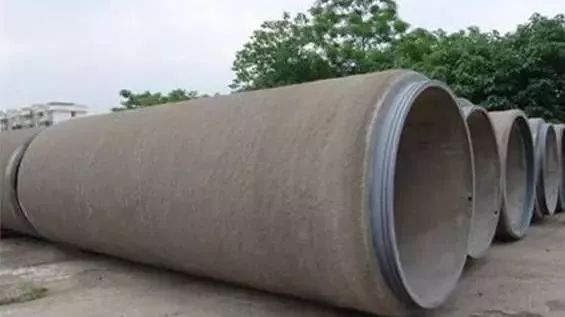

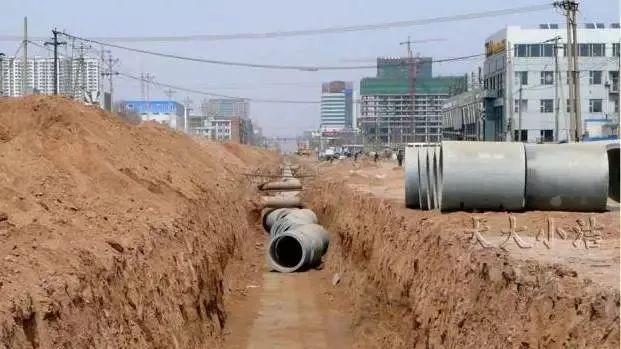

1、混凝土管和钢筋混凝土管

强度高，取材方便；抗酸碱及抗渗性差，接头多，自重大，运输中易破损。

适用于土质不良地段，穿越铁路，道路时。

管口形式：承插，平口，企口。

▲PCCP

▲钢筒混凝土管

▲现浇钢筋混凝土管渠

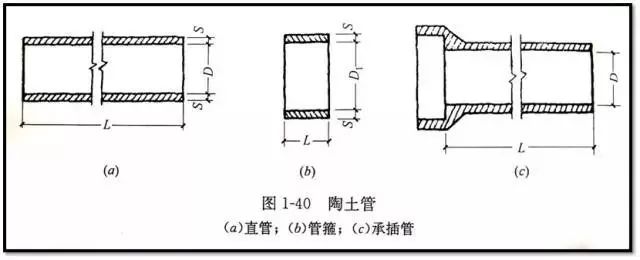

2、陶土管

上釉后管壁光滑，抗渗，抗腐蚀；易碎，强度低。

适用于排除酸性工业废水或地下水有侵蚀性时。

管口形式：承插，平口。

3、金属管

强度高，抗渗，管壁光滑，接口少；价格高，易腐蚀。

适用于抗震等级高，地下水位高或承受高压，流砂严重或对渗漏要求特别高的地段。

管口形式：法兰，承插。

常见管材：钢管，铸铁管。

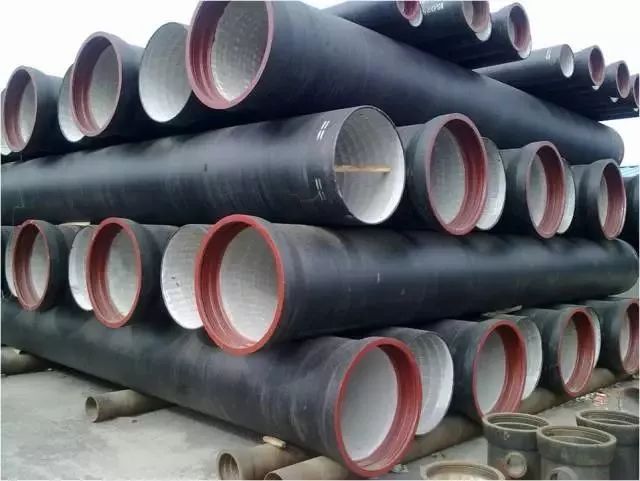

▲铸铁管

4、塑料管道

施工方便，材质轻，内壁光滑；强度较低，刚性差，热胀冷缩大，在日照下易老化。

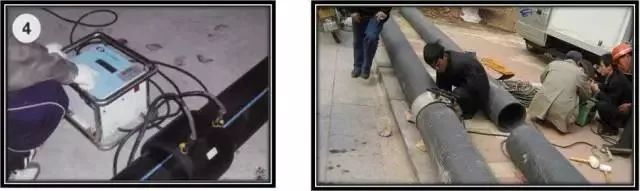

管口连接：粘接，电熔焊接。

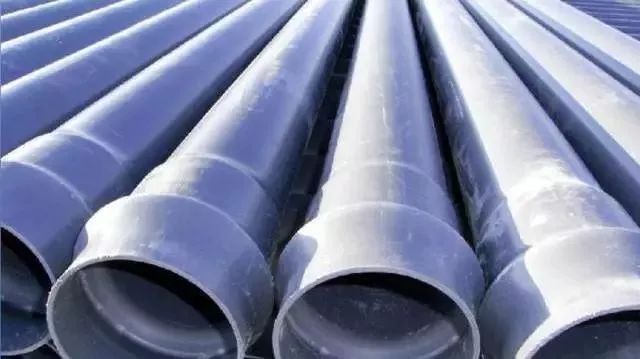

常见管材：UPVC硬聚氯乙烯，PE聚乙烯，PP聚丙烯。

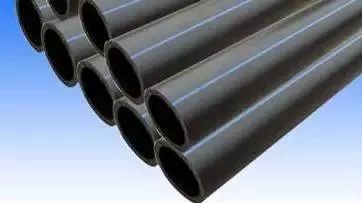

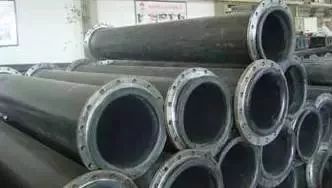

▲PE管

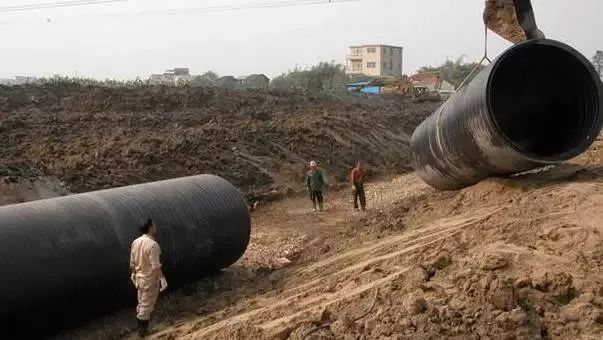

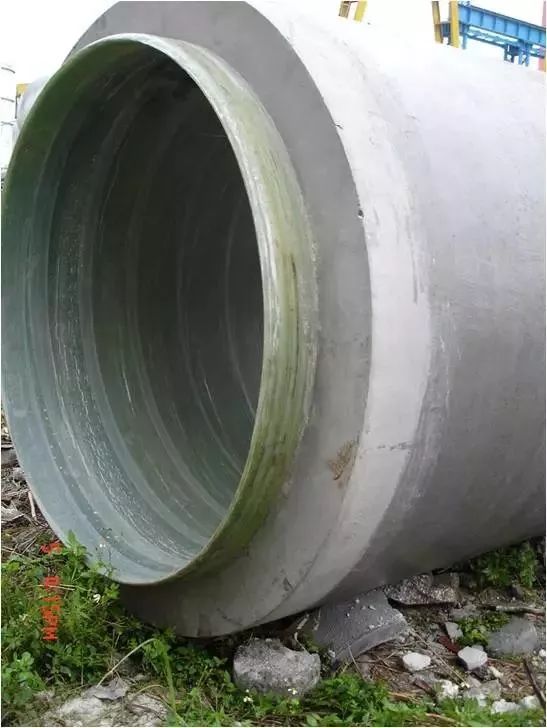

5、新型管材：HDPE高密度聚乙烯，FRP玻璃钢，玻纤混凝土等

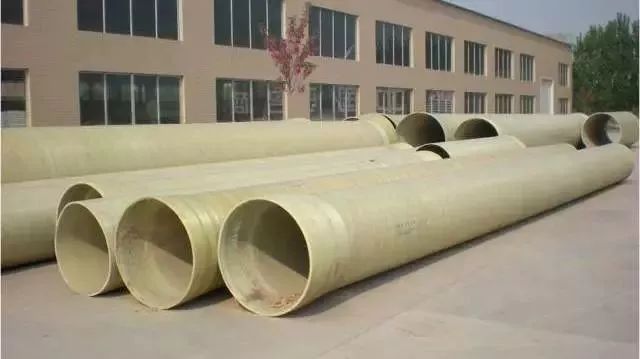

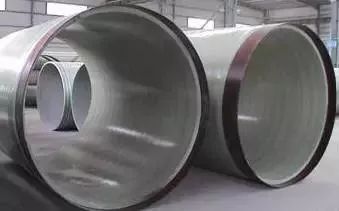

▲FRP管

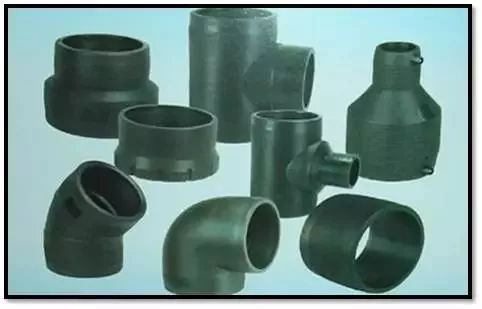

1、配件

在管道的转弯，分支，变径及连接其他设备处使用。

如：三通，四通，弯头，异径管（变径管），短管（变接口）等。

2、附件

输配水控制

止回阀：控制水流只朝一个方向流动，防止倒流。

排气阀：排骨管道中的气体，减小水流阻力。

泄水阀：排空管道，清除沉淀物。

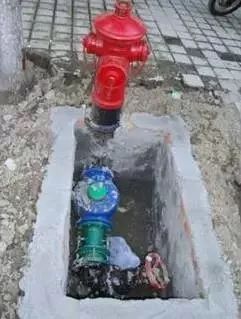

消防栓：消防车取水设施。

Part.2、管道构造

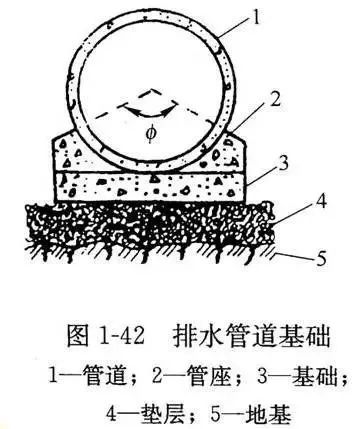

一、基础

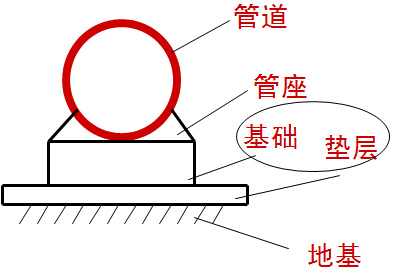

包括：地基，基础，管座。

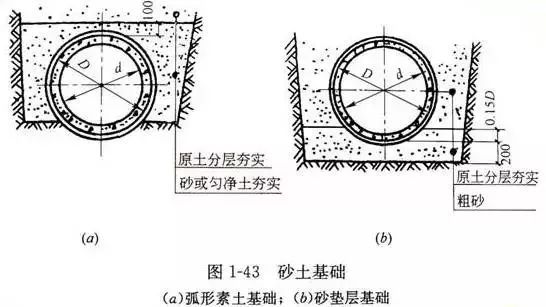

1、砂土基础

弧形素土基础，砂垫层基础。

适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7～2.0m之间的管道，不在车行道下的次要管道及临时性管道。

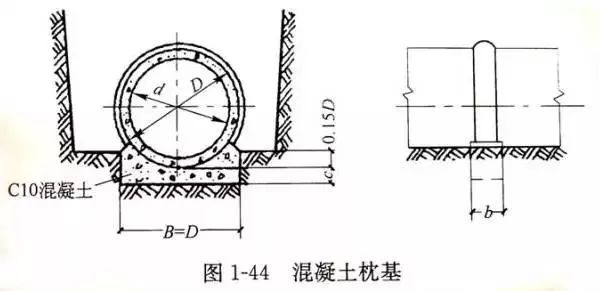

2、混凝土枕基

适用于土壤条件较好、无地下水的地区，给排水支管。

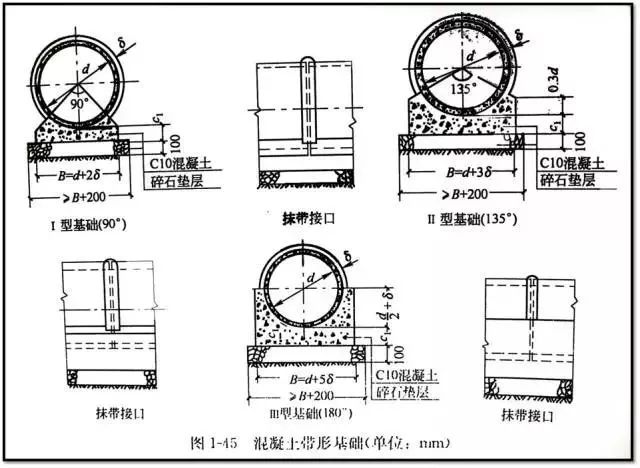

3、混凝土带形基础

沿管道全长铺设带状水泥混凝土，适用于各种土质，特别是土壤条件差、震区、重要管道等。

按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。

二、排水管道附属构筑物

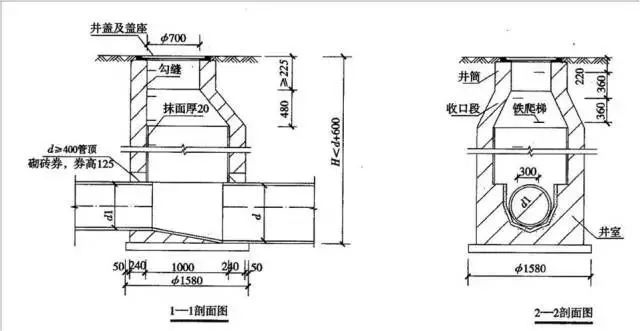

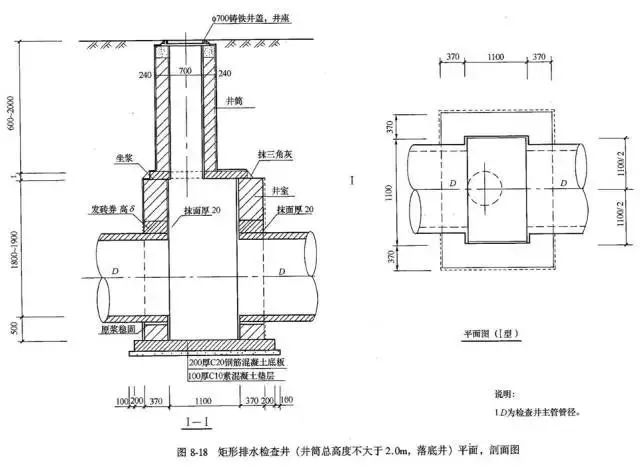

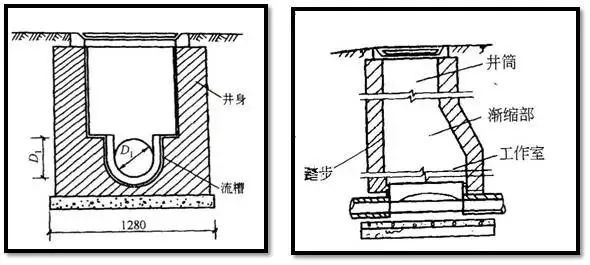

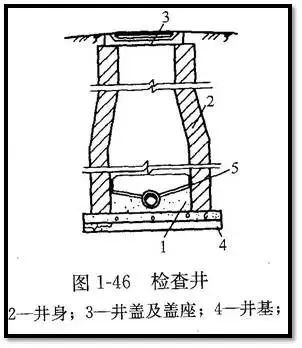

1、检查井

位置：管道交汇，转弯，尺寸或坡度改变处，跌水，相隔一定距离的直线段上。

构造：由井底，井身，井盖组成。

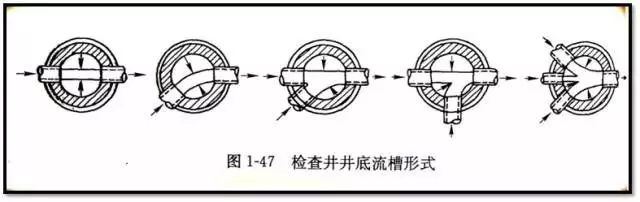

①井底

宜设流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤积；

流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人员下井时立足，即沟肩。

②井身

以砖、石砌筑，也可以钢筋混凝土现浇。

不需要下井的浅检查井，井身为直壁圆筒形；需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。

井室直径不小于1m，井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板，在盖板上砌筑井筒。

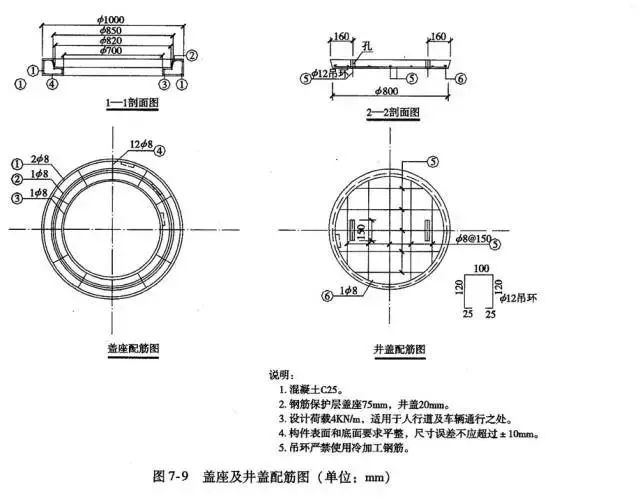

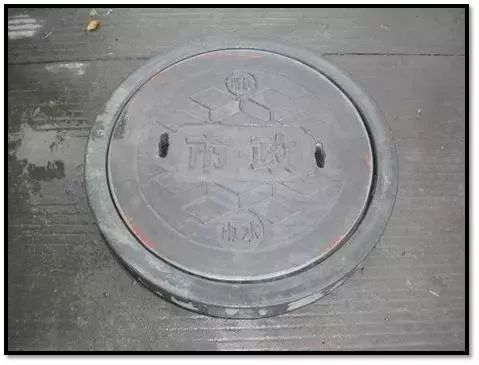

③井盖

由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。

为防止雨水流入，盖顶应略高于地面。

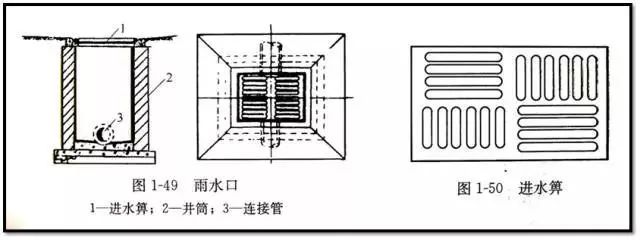

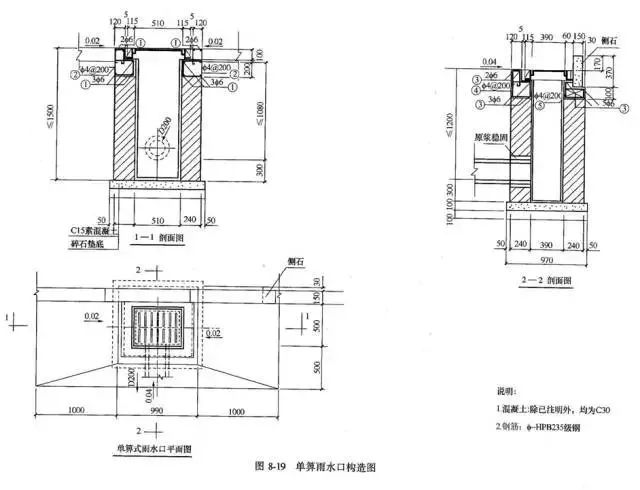

2、雨水口

功能：收集地表径流的雨水，将其引入雨水管道。

位置：道路交叉口，直线上一定距离（25-50m）处，路缘石低洼地。

构造：由基础，井箅，井筒，连接管组成。

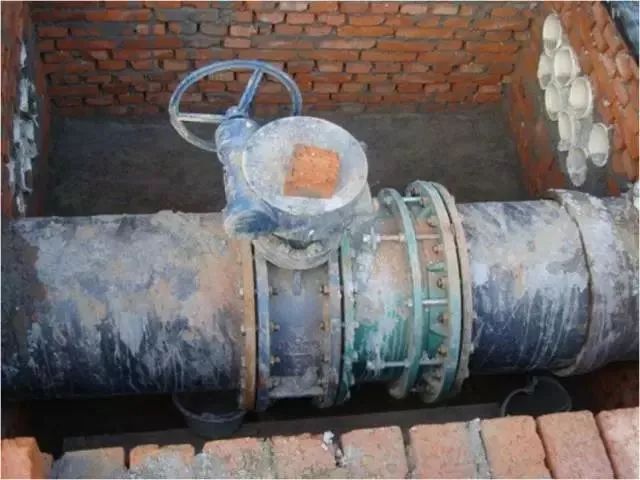

1、阀门井

2、泄水阀井

功能：排除泄水阀所排放水，由湿井与阀门井相连组成。

3、支墩

功能：防止管道的承插接口因承受过大的水流推力，而导致接口脱落。

位置：弯管、三通、变径等位置。

Part.3、管道工程图一般规定

一、标高

标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。

压力管应标注管中心标高。

沟渠和重力管应标注沟（管）内底标高。

二、管径

公称直径：DN，常用于金属管材。如：铸铁管DN25。

外径：D×δ，常用于不锈钢管、无缝钢管。如：不锈钢管D108×4。

内径：d，常用于混凝土管、陶土管等。如：钢筋混凝土管d300。

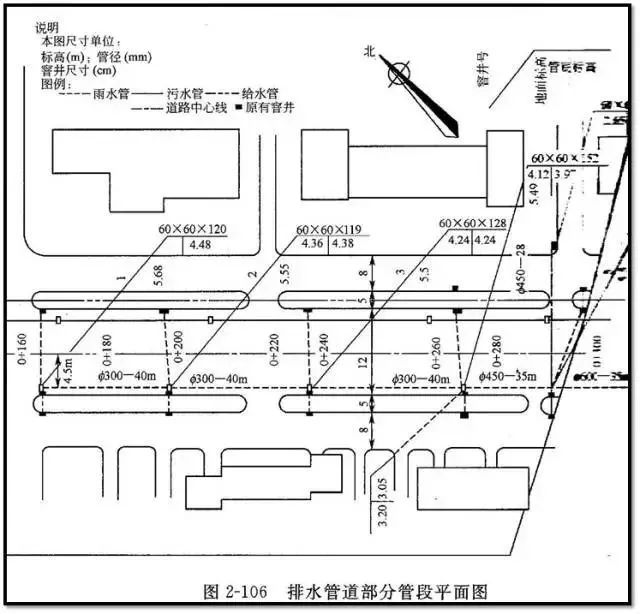

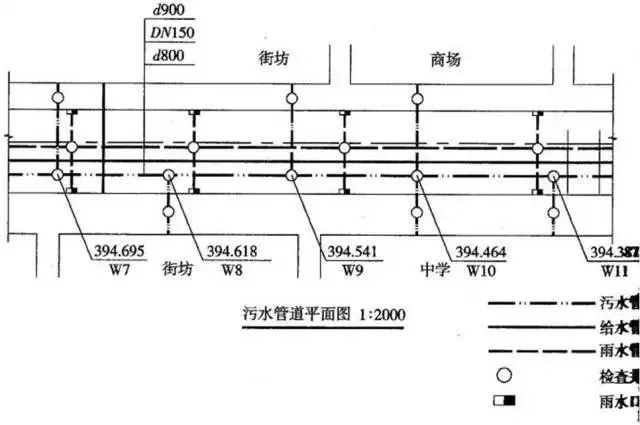

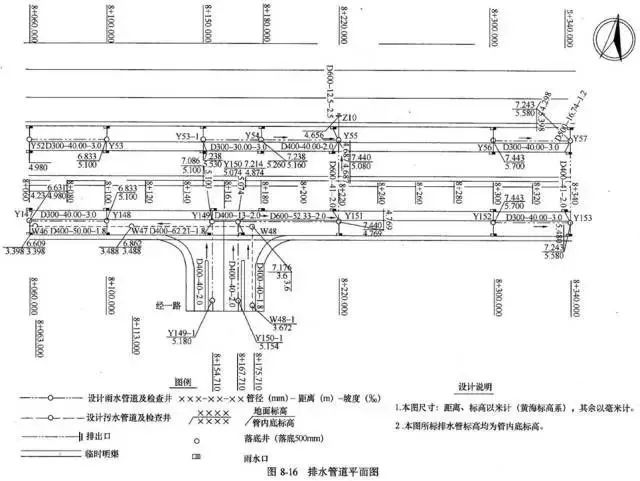

Part.4、平面图

图示内容

比例：1：500或1:1000,与道路施工图一致。

管线：雨水Y、污水W、给水J，以不同的线型表示。

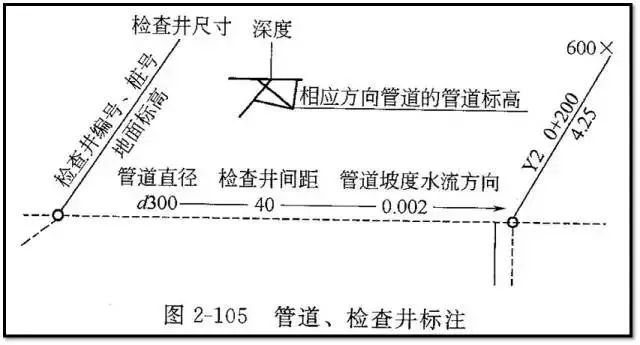

附属构筑物：图例表示井编号，如W5，5号污水检查井。

管道：直径、长度、坡度、流向。

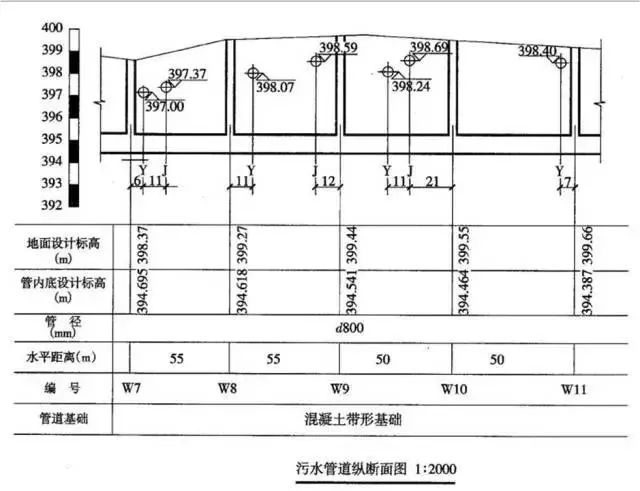

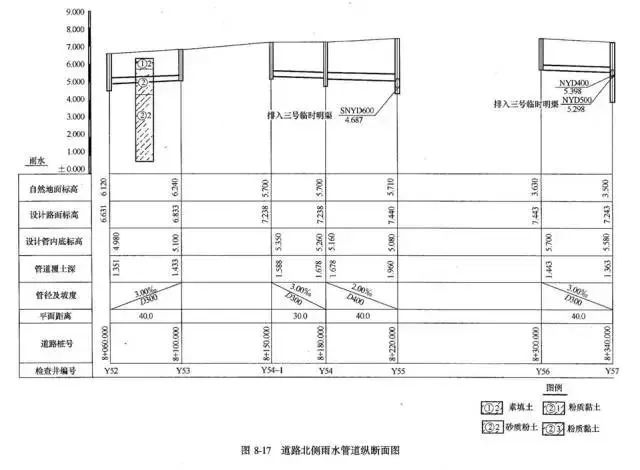

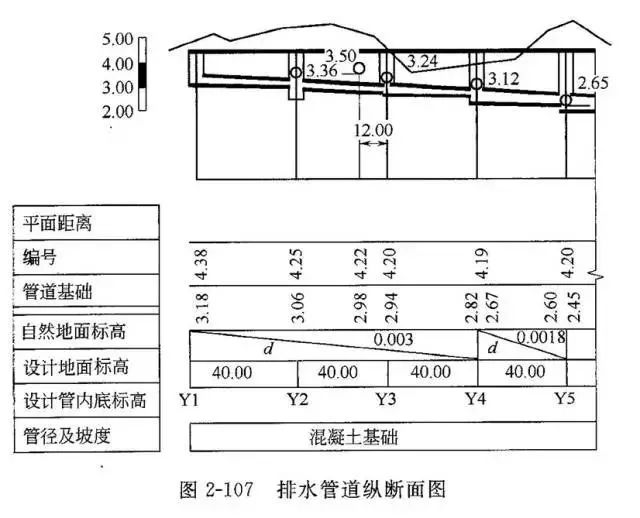

Part.5、纵断面图

图示内容

表示地面起伏情况，管道敷设深度，管道直径及坡度，与其他管道交接情况。

横向表示长度，竖向表示管径与标高。

图样部分

比例：竖向比例常为横向比例的10倍n线形；粗双线—管道，粗实线—地面，双竖线—检查井。

支管标注：SYD400—方位、代号、管径，即表示由南向接入的直径400mm的雨水管道。

• 编号：检查井编号。

• 平面距离：相邻检查井的中心距离。

• 管径及坡度：当管径与坡度不变时，可只标一个。

• 管道标高：排水管是指检查井进，出口管道内底标高。

• 设计路面标高：由道路中线设计标高，道路横坡，检查井距道路中心线的距离而推算。

• 原地面标高：原始自然地面。

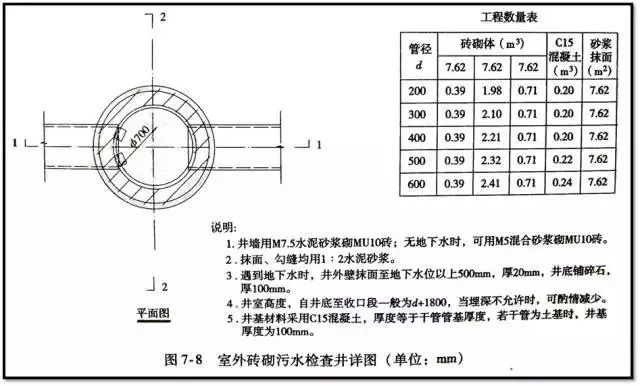

Part.6、构筑物详图
