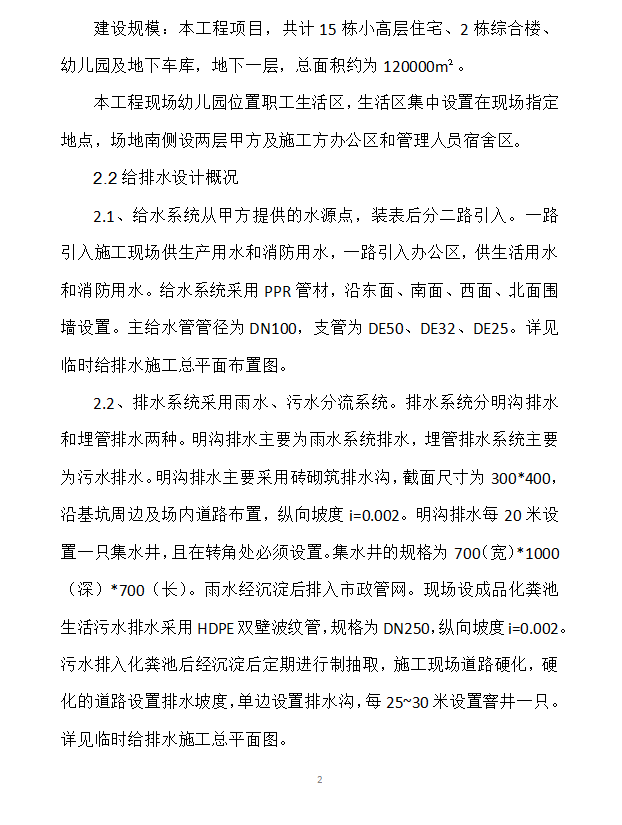

本工程项目，共计15栋小高层住宅、2栋综合楼、幼儿园及地下车库，地下一层，总面积约为120000m2。
本工程现场幼儿园位置职工生活区，生活区集中设置在现场指定地点，场地南侧设两层甲方及施工方办公区和管理人员宿舍区。
给水系统从甲方提供的水源点，装表后分二路引入。一路引入施工现场供生产用水和消防用水，一路引入办公区，供生活用水和消防用水。给水系统采用PPR管材，沿东面、南面、西面、北面围墙设置。主给水管管径为DN100，支管为DE50、DE32、DE25。详见临时给排水施工总平面布置图。
排水系统采用雨水、污水分流系统。排水系统分明沟排水和埋管排水两种。明沟排水主要为雨水系统排水，埋管排水系统主要为污水排水。明沟排水主要采用砖砌筑排水沟，截面尺寸为300*400，沿基坑周边及场内道路布置，纵向坡度i=0.002。明沟排水每20米设置一只集水井，且在转角处必须设置。集水井的规格为700（宽）*1000（深）*700（长）。雨水经沉淀后排入市政管网。现场设成品化粪池生活污水排水采用HDPE双壁波纹管，规格为DN250，纵向坡度i=0.002。污水排入化粪池后经沉淀后定期进行制抽取，施工现场道路硬化，硬化的道路设置排水坡度，单边设置排水沟，每25~30米设置窨井一只。详见临时给排水施工总平面图。

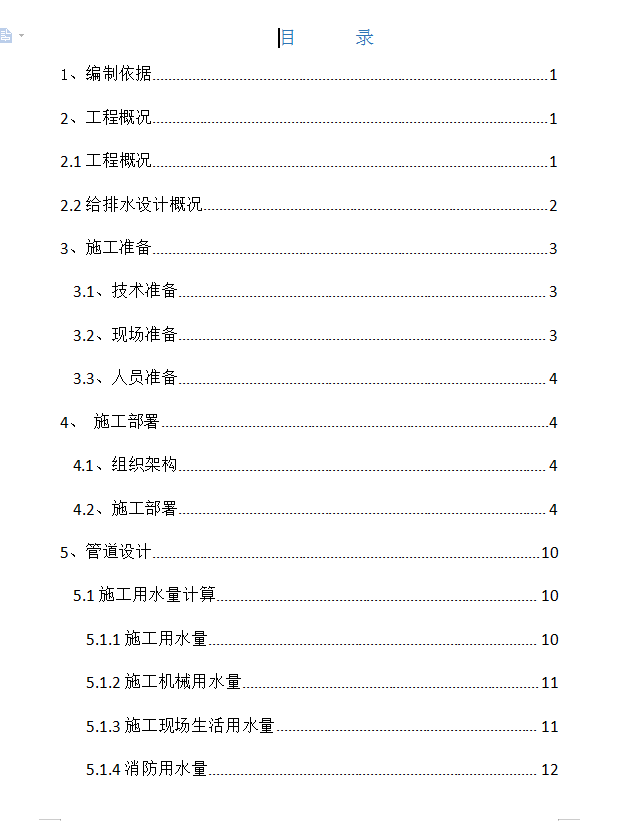

1、编制依据 1
2、工程概况 1
2.1工程概况 1
2.2给排水设计概况 2
3、施工准备 3
3.1、技术准备 3
3.2、现场准备 3
3.3、人员准备 4
......
