二十一层新建住宅楼建筑给排水及采暖工程施工方案 46P

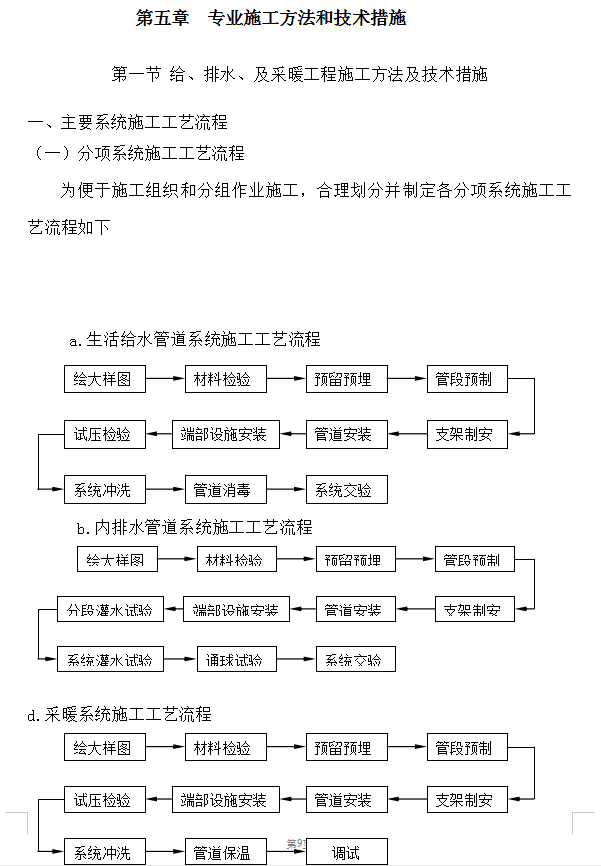

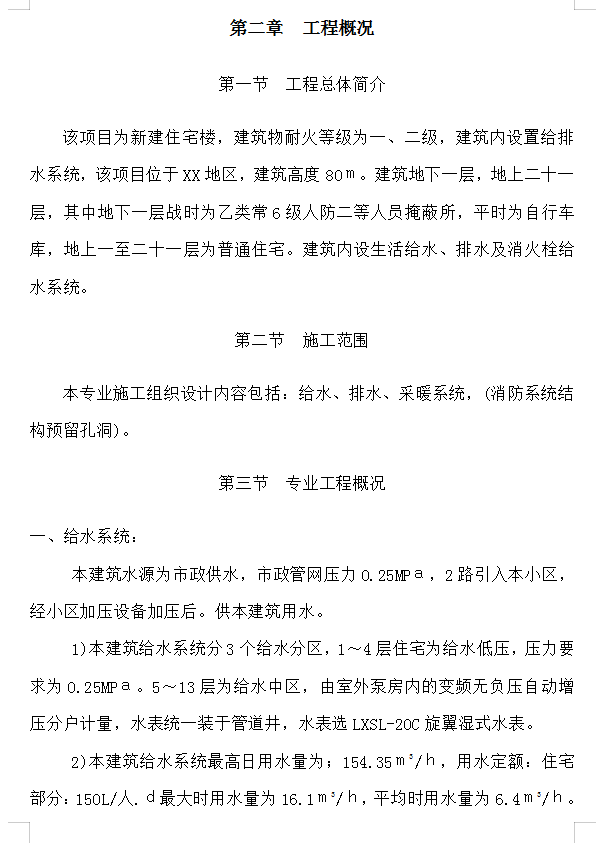

该项目为新建住宅楼,建筑物耐火等级为一、二级,建筑内设置给排水系统,该项目位于XX地区,建筑高度80m。建筑地下一层,地上二十一层,其中地下一层战时为乙类常6级人防二等人员掩蔽所,平时为自行车库,地上一至二十一层为普通住宅。建筑内设生活给水、排水及消火栓给水系统。
本建筑水源为市政供水,市政管网压力0.25MPa,2路引入本小区,经小区加压设备加压后。供本建筑用水。
1)本建筑给水系统分3个给水分区,1~4层住宅为给水低压,压力要求为0.25MPa。5~13层为给水中区,由室外泵房内的变频无负压自动增压分户计量,水表统一装于管道井,水表选LXSL-20C旋翼湿式水表。
2)本建筑给水系统最高日用水量为;154.35m3/h,用水定额:住宅部分:150L/人.d最大时用水量为16.1m3/h,平均时用水量为6.4m3/h。
排水系统地上部分采用重力自流形式,污废合流,出建筑物后经局部处理设施处理后排入室外管网。地下部分设集水坑污水泵供平常及消防时废水提升排除用所有地漏,S、P存水弯的水封深度均不得小于50㎜。
采暖热源由户内燃气采暖炉供热提供,热煤为55/45℃热水。

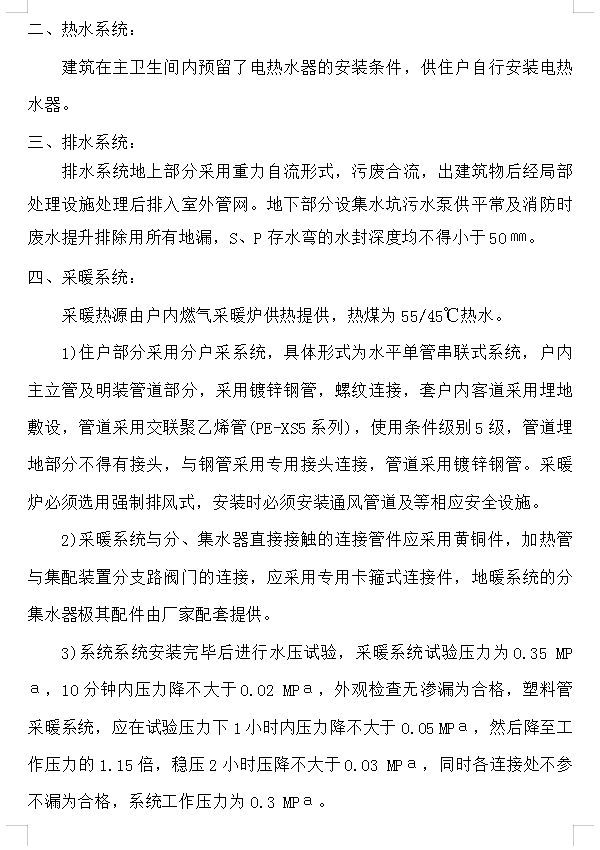

1)住户部分采用分户采系统,具体形式为水平单管串联式系统,户内主立管及明装管道部分,采用镀锌钢管,螺纹连接,套户内客道采用埋地敷设,管道采用交联聚乙烯管(PE-XS5系列),使用条件级别5级,管道埋地部分不得有接头,与钢管采用专用接头连接,管道采用镀锌钢管。采暖炉必须选用强制排风式,安装时必须安装通风管道及等相应安全设施。
2)采暖系统与分、集水器直接接触的连接管件应采用黄铜件,加热管与集配装置分支路阀门的连接,应采用专用卡箍式连接件,地暖系统的分集水器极其配件由厂家配套提供。
3)系统系统安装完毕后进行水压试验,采暖系统试验压力为0.35 MPa,10分钟内压力降不大于0.02 MPa,外观检查无渗漏为合格,塑料管采暖系统,应在试验压力下1小时内压力降不大于0.05 MPa,然后降至工作压力的1.15倍,稳压2小时压降不大于0.03 MPa,同时各连接处不参不漏为合格,系统工作压力为0.3 MPa。
