室内自动喷水灭火系统安装质量管理施工工艺
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-01
  • 资料类型:RAR
  • 资料大小:10.8 KB
  • 资料分类:给排水工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
室内自动喷水灭火系统安装质量管理施工工艺
本工艺标准适用于建筑物、构筑物设置的自动喷水灭火系统工程的安装。
工艺流程
安装准备→管网安装→设备安装→喷头支管安装→喷头及系统组件安装→通水调试
管网安装:
1自动喷水灭火系统管材应根据设计要求选用,一般采用镀锌钢管及管件,当管子公称直径小于或等于100mm时,应采用螺纹连接;当管子公称直径大于100mm时,可采用法兰连接和焊接,焊口内外表面面场作好防腐。
2管道安装前应校直管子并清除内部杂物,停止安装时已安装的管道敞口应封堵好。如需在镀锌管上开孔焊接时应提前预制,必要时管道两端有法兰活接,焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。
3管道穿过伸缩缝时应设置柔性短管,管道水平安装宜设0.002~0.005的坡度,坡向泄水装置。

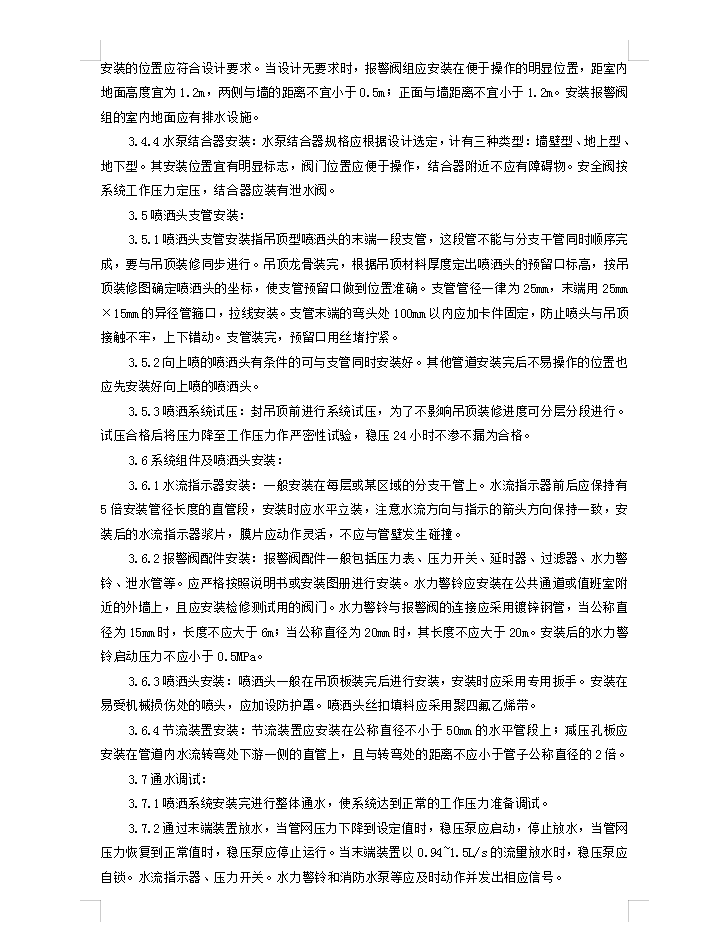

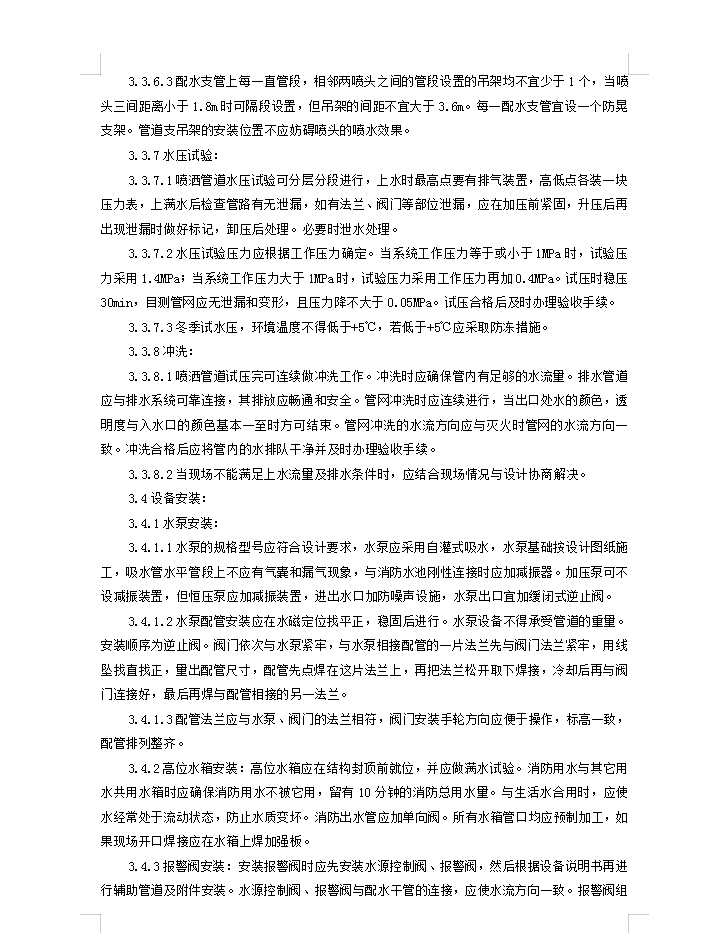

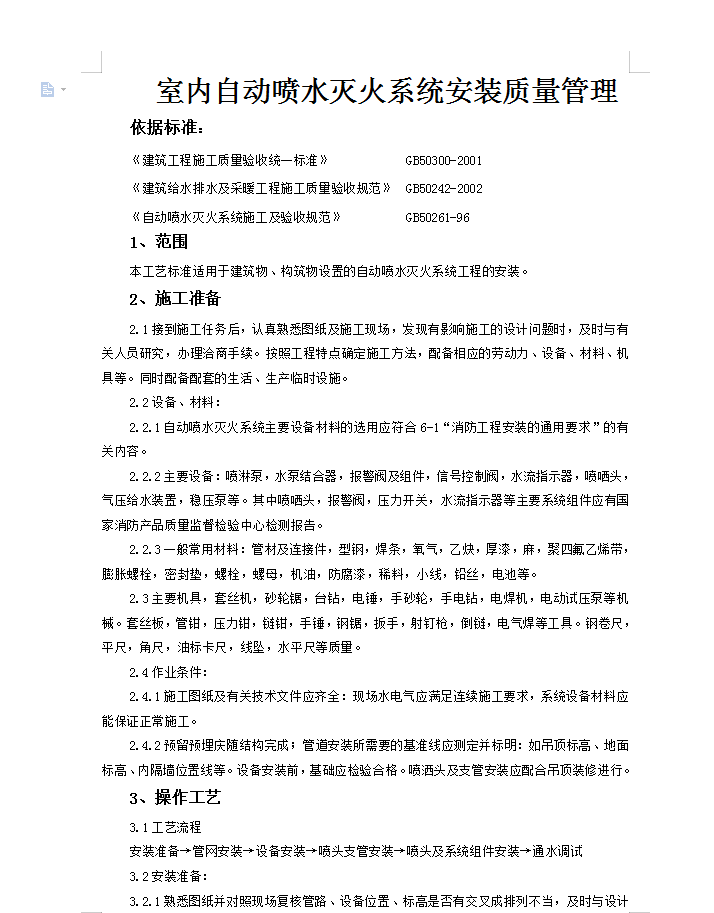

资料截图
  • 室内自动喷水灭火系统安装质量管理施工工艺
  • 室内自动喷水灭火系统安装质量管理施工工艺
  • 室内自动喷水灭火系统安装质量管理施工工艺
