高层建筑给水排水工程设计步骤
(一)、建筑部分
1、熟悉建筑资料,了解建筑性质及分类(该建筑属于几类高层建筑?主要作为消防系统设计依据);
2、熟悉建筑平面及功能布置,确定用水点(排水点)位置;
3、通过对整体建筑进行给排水(含屋面雨水)初步布置确定建筑布局是否合理?如不合理在那些部分需要修改(主要为设备间尺寸、管道井位置及数量、用水点尽量上下对齐、配电间移位等)?

(二)、电气部分
1、根据建筑布置确定电气系统(主要为总配电室和分层配电间)是否对给排水系统布置有影响;
2、对弱电系统采用同样方法处理;
3、对建筑布置中特殊功能房间采用同样方法处理;
4、如上述布置对给排水系统布置有影响应提出合理的修改意见。

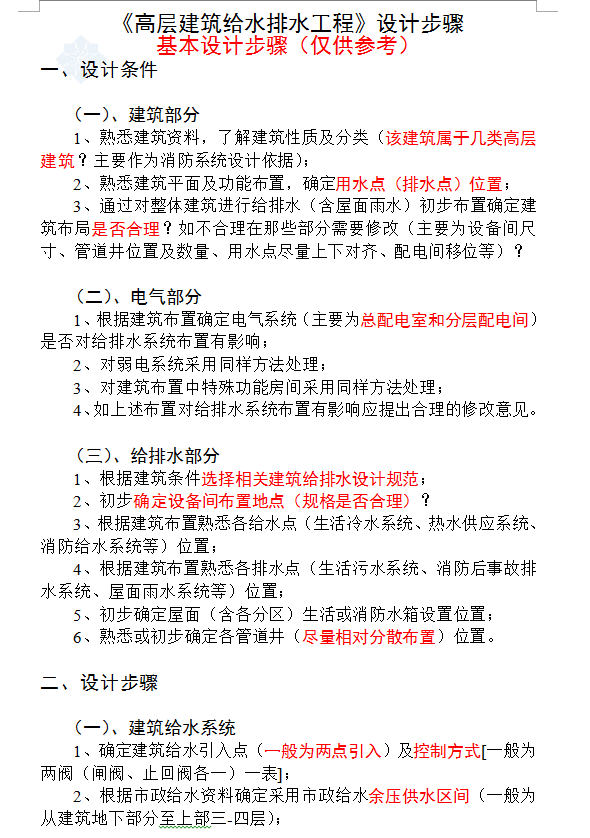

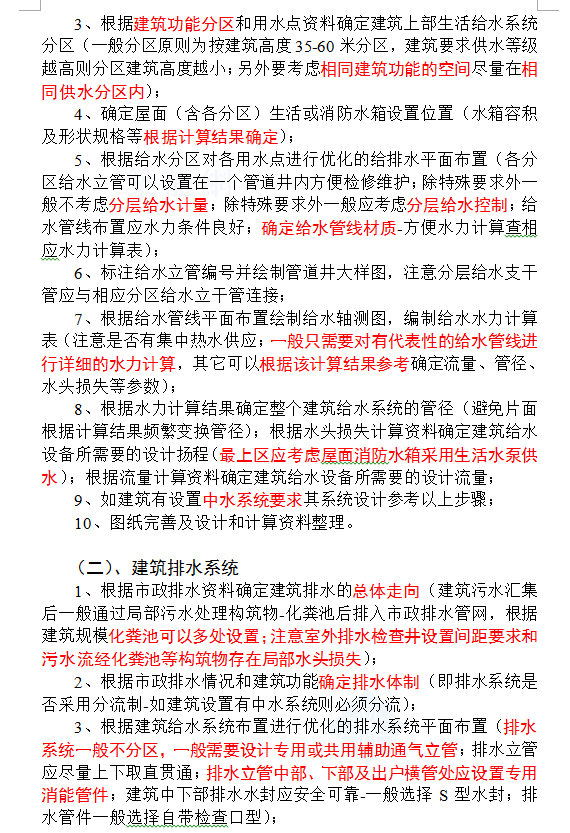

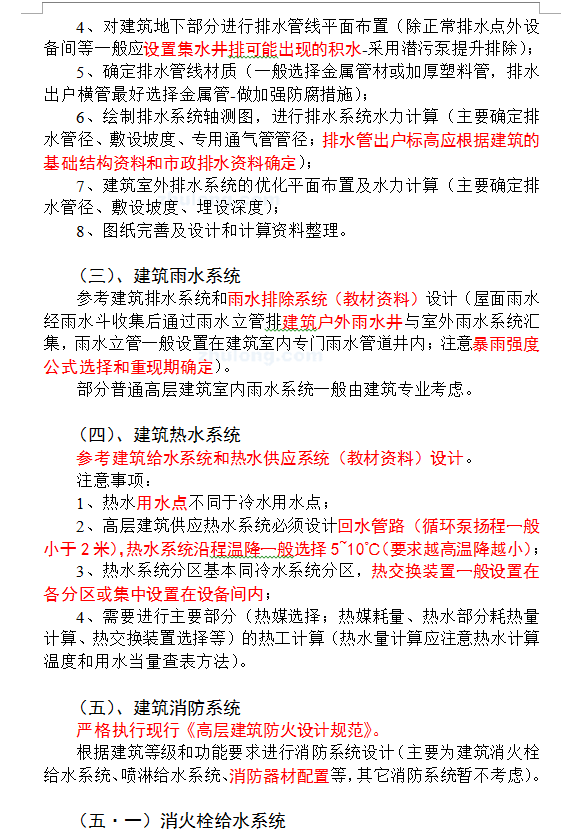

资料截图
  • 高层建筑给水排水工程设计步骤
  • 高层建筑给水排水工程设计步骤
  • 高层建筑给水排水工程设计步骤
