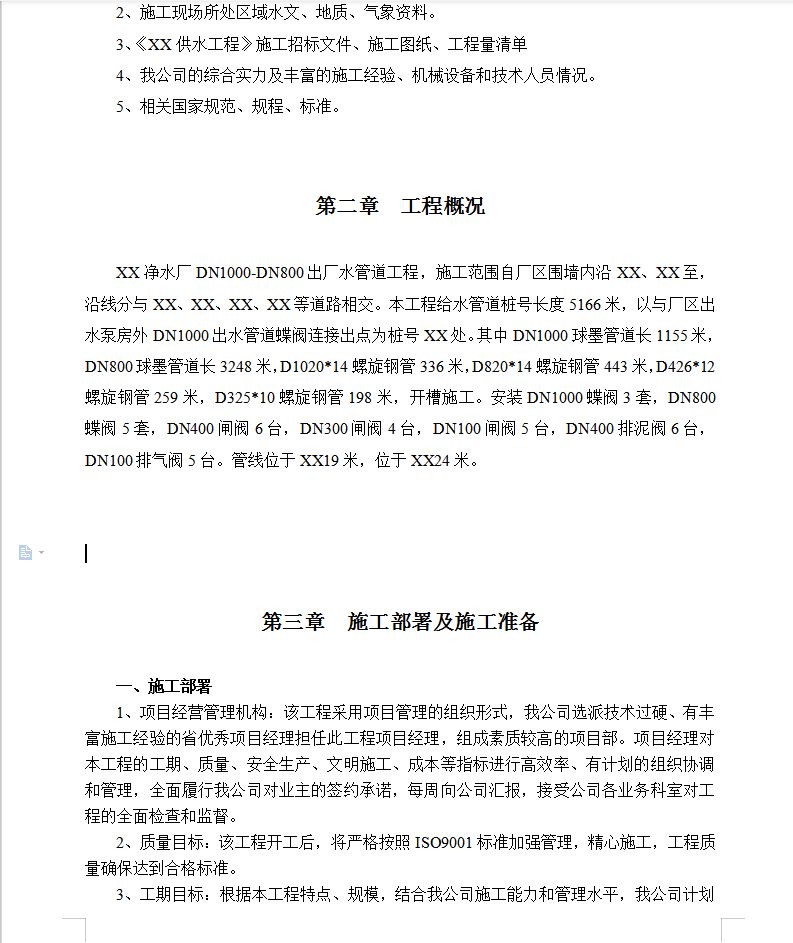

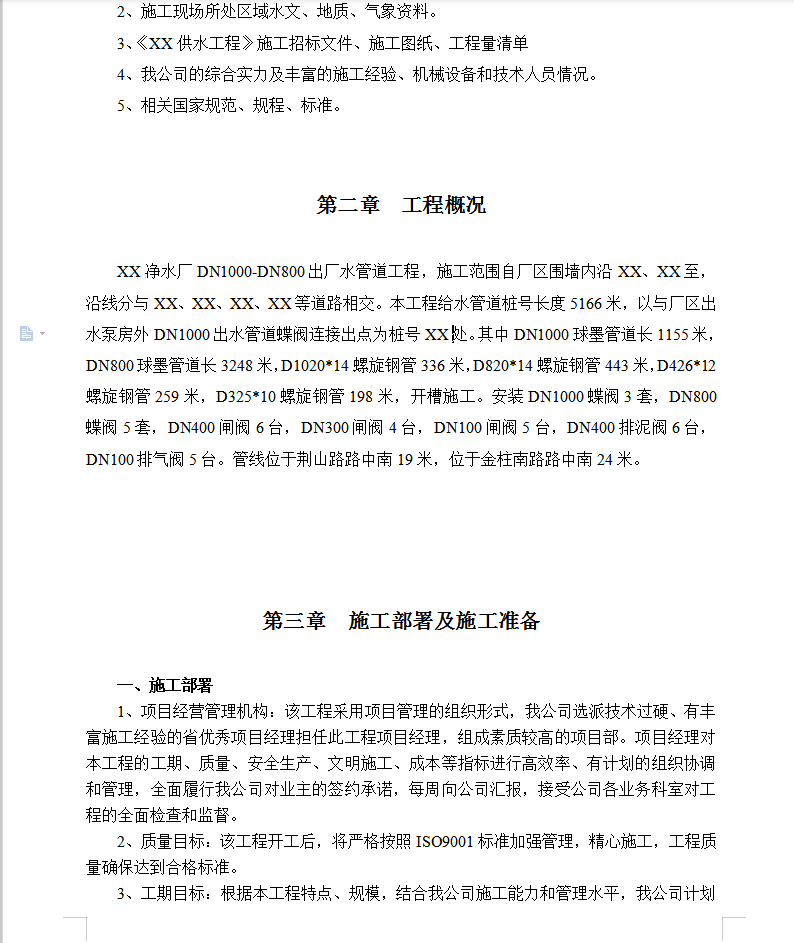

XX净水厂DN1000-DN800出厂水管道工程，施工范围自厂区围墙内沿XX、XX至，沿线分与XX、XX、XX、XX等道路相交。本工程给水管道桩号长度5166米，以与厂区出水泵房外DN1000出水管道蝶阀连接出点为桩号XX处。其中DN1000球墨管道长1155米，DN800球墨管道长3248米，D1020*14螺旋钢管336米，D820*14螺旋钢管443米，D426*12螺旋钢管259米，D325*10螺旋钢管198米，开槽施工。安装DN1000蝶阀3套，DN800蝶阀5套，DN400闸阀6台，DN300闸阀4台，DN100闸阀5台，DN400排泥阀6台，DN100排气阀5台。管线位于XX19米，位于XX24米。

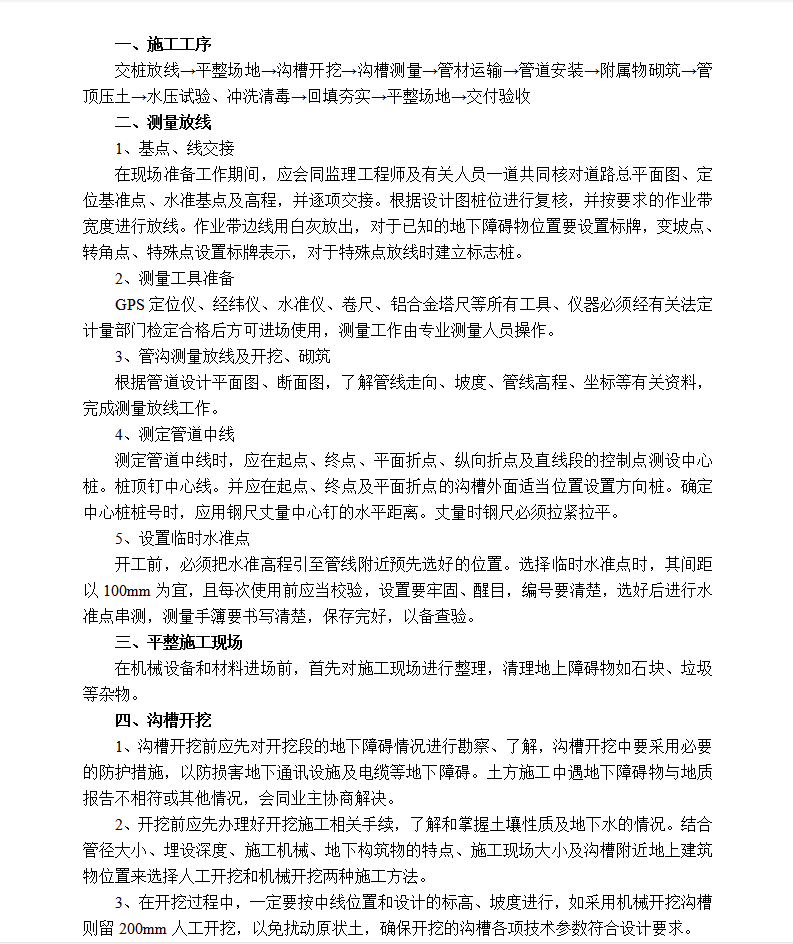

施工工序
交桩放线→平整场地→沟槽开挖→沟槽测量→管材运输→管道安装→附属物砌筑→管顶压土→水压试验、冲洗清毒→回填夯实→平整场地→交付验收
测量放线
1、基点、线交接
在现场准备工作期间，应会同监理工程师及有关人员一道共同核对道路总平面图、定位基准点、水准基点及高程，并逐项交接。根据设计图桩位进行复核，并按要求的作业带宽度进行放线。作业带边线用白灰放出，对于已知的地下障碍物位置要设置标牌，变坡点、转角点、特殊点设置标牌表示，对于特殊点放线时建立标志桩。
2、测量工具准备
GPS定位仪、经纬仪、水准仪、卷尺、铝合金塔尺等所有工具、仪器必须经有关法定计量部门检定合格后方可进场使用，测量工作由专业测量人员操作。
3、管沟测量放线及开挖、砌筑
根据管道设计平面图、断面图，了解管线走向、坡度、管线高程、坐标等有关资料，完成测量放线工作。
4、测定管道中线
测定管道中线时，应在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩。桩顶钉中心线。并应在起点、终点及平面折点的沟槽外面适当位置设置方向桩。确定中心桩桩号时，应用钢尺丈量中心钉的水平距离。丈量时钢尺必须拉紧拉平。
5、设置临时水准点
开工前，必须把水准高程引至管线附近预先选好的位置。选择临时水准点时，其间距以100mm为宜，且每次使用前应当校验，设置要牢固、醒目，编号要清楚，选好后进行水准点串测，测量手簿要书写清楚，保存完好，以备查验。

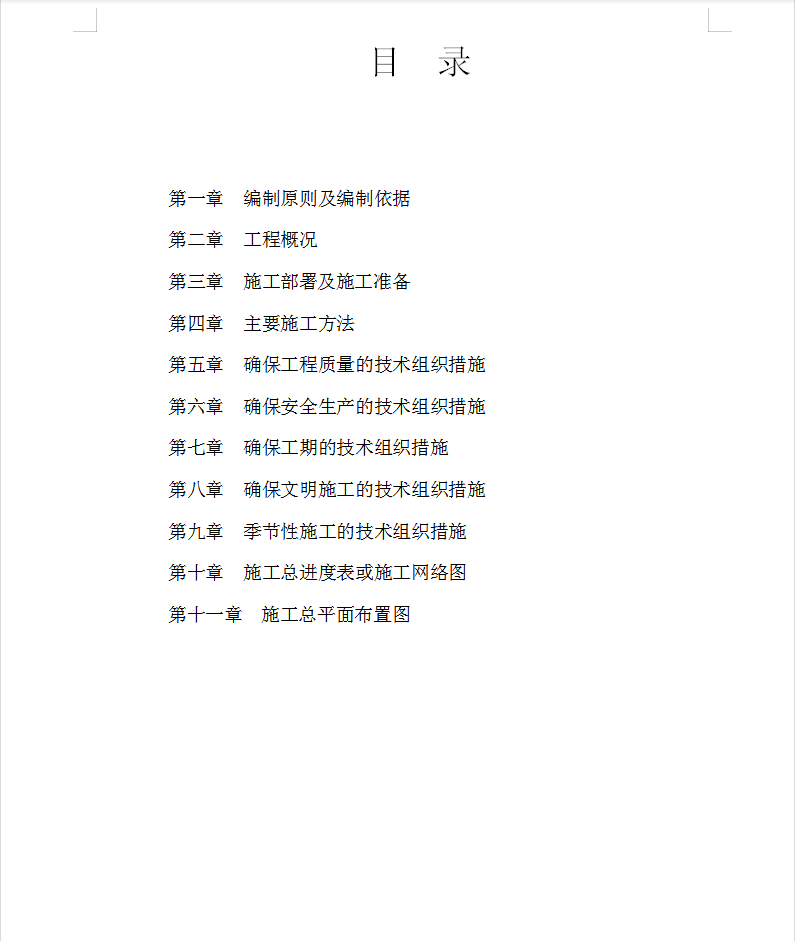

目录
第一章 编制原则及编制依据
第二章 工程概况
.........
第十章 施工总进度表或施工网络图
第十一章 施工总平面布置图
