消防安装专项施工方案 54P

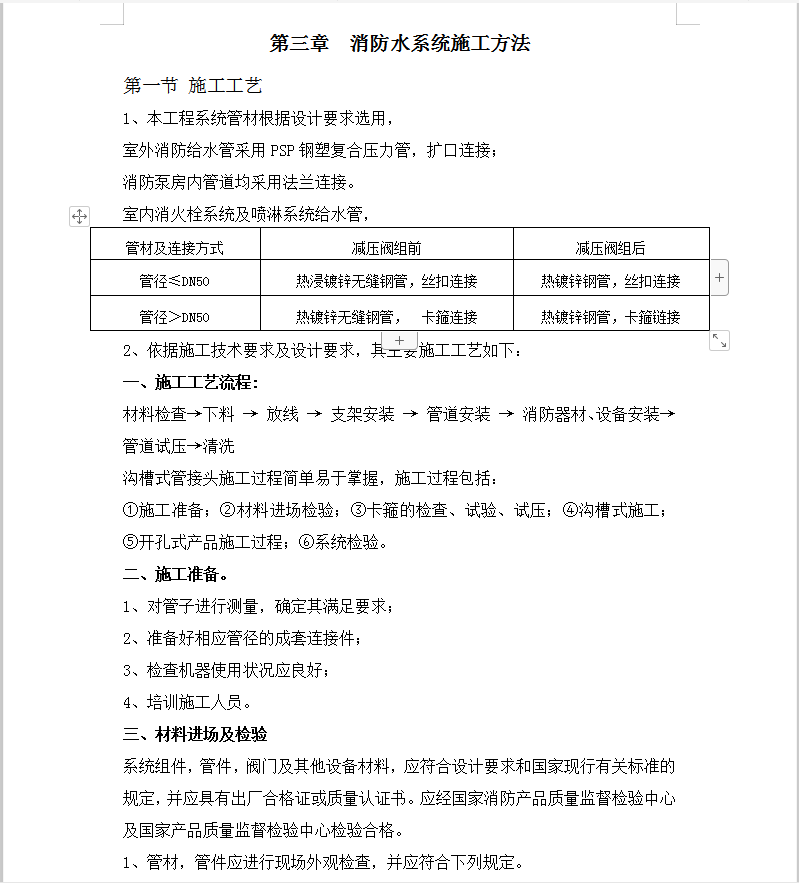

第一节 施工工艺
1、本工程系统管材根据设计要求选用,
室外消防给水管采用PSP钢塑复合压力管,扩口连接;
消防泵房内管道均采用法兰连接。
室内消火栓系统及喷淋系统给水管,
2、依据施工技术要求及设计要求,其主要施工工艺如下:
一、施工工艺流程:
材料检查→下料 → 放线 → 支架安装 → 管道安装 → 消防器材、设备安装→管道试压→清洗
沟槽式管接头施工过程简单易于掌握,施工过程包括:
①施工准备;②材料进场检验;③卡箍的检查、试验、试压;④沟槽式施工; ⑤开孔式产品施工过程;⑥系统检验。
二、施工准备。
1、对管子进行测量,确定其满足要求;
2、准备好相应管径的成套连接件;
3、检查机器使用状况应良好;
4、培训施工人员。
三、材料进场及检验
系统组件,管件,阀门及其他设备材料,应符合设计要求和国家现行有关标准的规定,并应具有出厂合格证或质量认证书。应经国家消防产品质量监督检验中心及国家产品质量监督检验中心检验合格。
1、管材,管件应进行现场外观检查,并应符合下列规定。
1)镀锌钢管应为内外壁热镀锌管,钢管内外表面的镀锌层,不得有脱落锈蚀等现象;钢管的内外径应符合现行国家标准。
2)表面应无裂纹、缩孔、夹渣、折叠和重皮。
3)螺纹密封垫片应质地柔韧、无老化变质或分层现象,表面应无折损、皱纹等缺陷。
4)喷头、阀门及其他附件现场检验应符合《自动喷水灭火系统施工及验收规范》GB50261-2017有关规定。
2、卡箍的抽查、试验、试压。
接头及管件外观质量检查。铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷,管件内外表面应涂漆处理,漆膜厚度为15μm~30μm,漆墨应光滑均匀、牢固,不允许存在直径大于2mm的漆块堆集。
