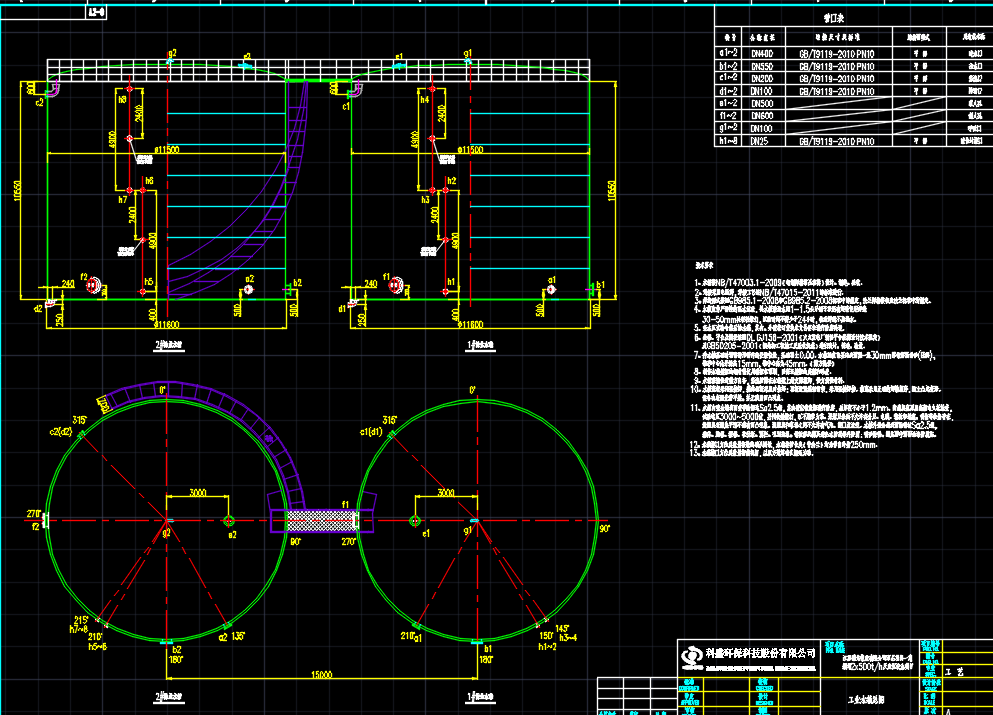

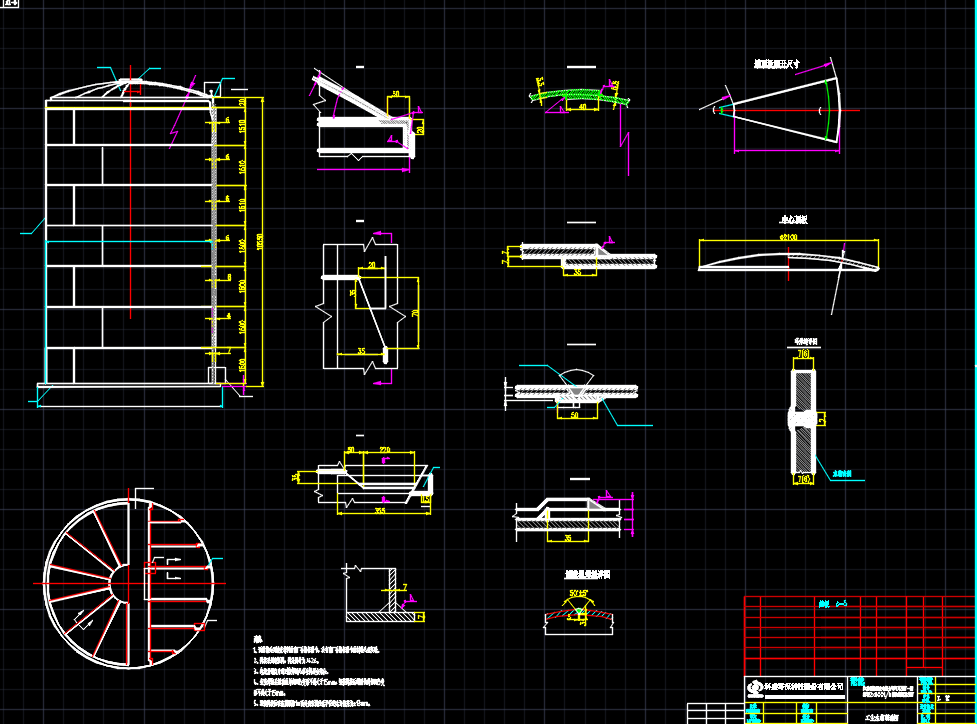

1000m3工业水箱制造图纸包括：工业水箱总图、工业水箱制造图、扶手及平台图、溢流管制造图、排污管制造图、出水口管件制造图、进水口管件制造图、呼吸孔制造图、液位计管件制造图、滤网。
技术要求：1、水箱按NB/T47003.1-2009《钢制焊接常压容器》设计、制造、验收。2、焊接采用电弧焊，焊接工艺按NB/T47015-2011的标准进行。3、焊缝型式按照GB985.1-2008和GB985.2-2008标准中的规定，法兰焊接按相应法兰标准中的规定。4、水箱应作严密性的盛水试验，将水箱装满水用1-1.5公斤锤子沿所有焊缝但距焊缝30-50mm处轻轻敲打，试验时间不得少于24小时，检验焊缝不应漏水。5、经水压试验合格后的水箱，其内、外壁按订货技术文件要求进行防腐处理。6、盘梯、平台及围栏按照DL GJ158-2001《火力发电厂钢制平台扶梯设计技术规定》及GB50205-2001《钢结构工程施工及验收规范》进行设计、制造、验收。7、作水箱基础时预留排污管件的安装位置，基础顶±0.00。水箱就位前基础表面浇一层30mm厚锥形沥青砂(压实)，锥形中心比外缘高15mm，锥中心高为45mm。（需方提供） 8、制作水箱壁板的钢材需使用卷板机预制，以保证壁板的美观和强度。9、水箱溢流管道需方自备，溢流管需在水箱壁上做支撑搁脚，供方提供材料。
