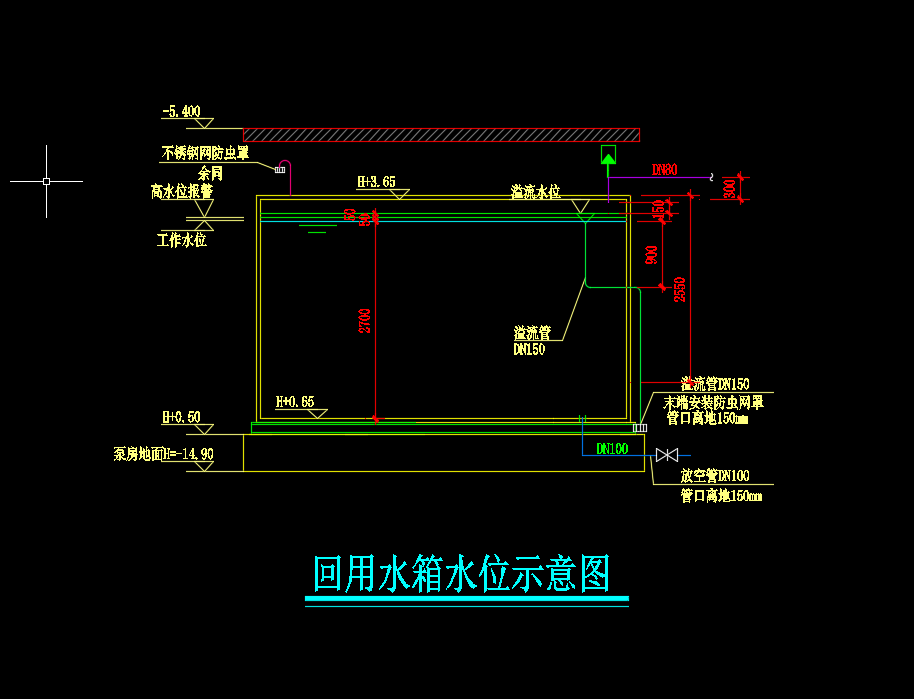

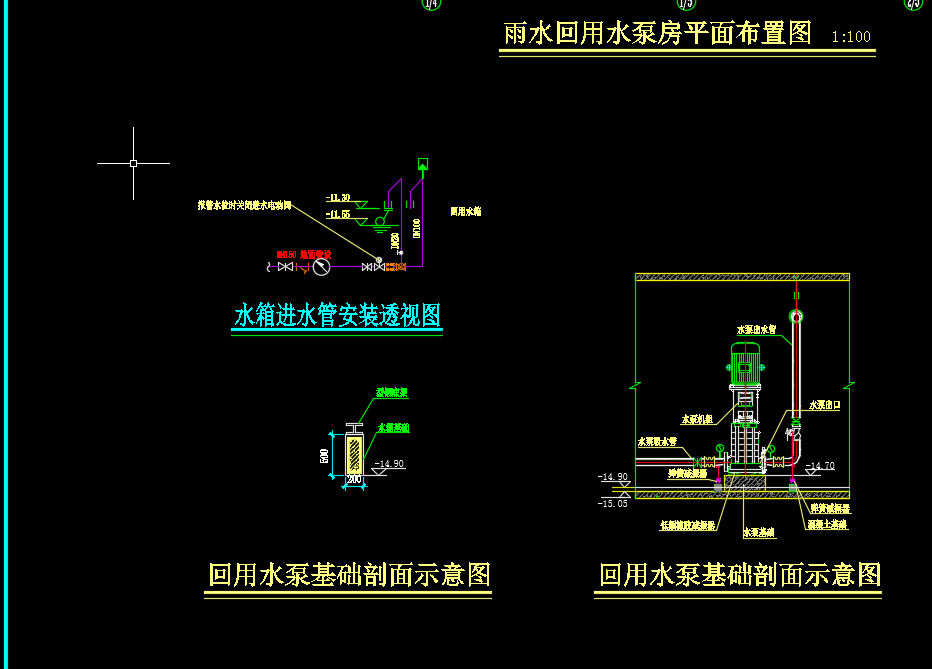

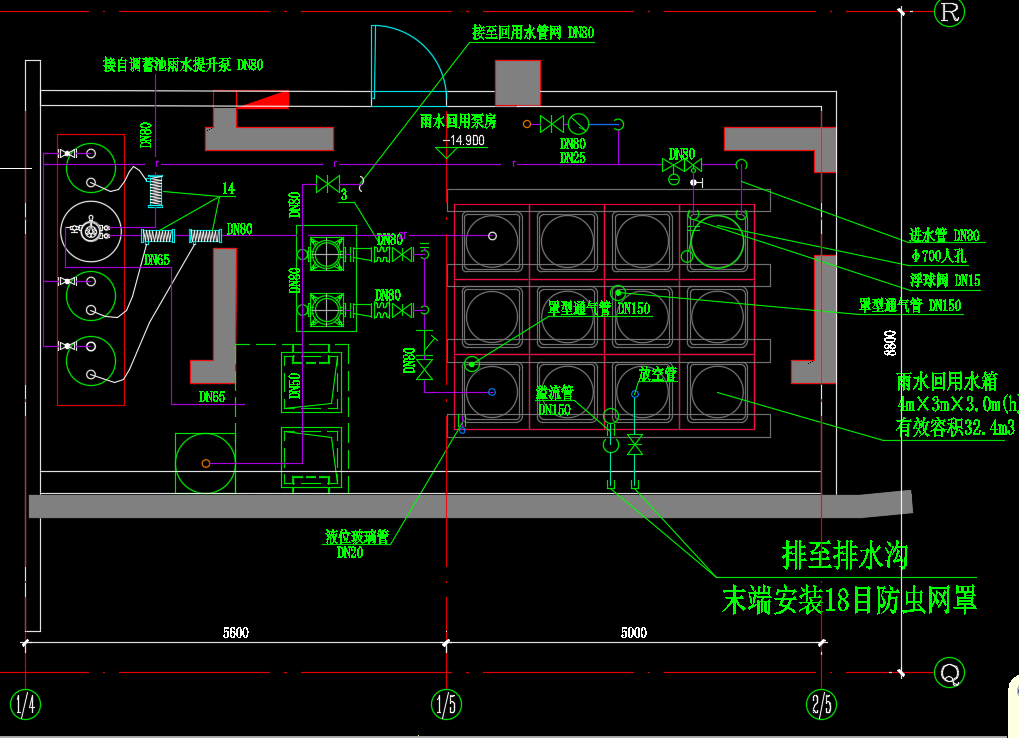

雨水回用水泵房大样图包括：雨水回用水泵房平面布置图、回用水箱水位示意图、水箱进水管安装透视图、回用水泵基础剖面示意图、回用水泵基础剖面示意图。
说明：管道穿人防防护墙时应预埋防护钢套管，防空地下室管道上防护阀门设置及安装应符合下列要求：(1)当管道从出入口引入时，应在防护密闭门的内侧设置；当从人防围护结构引入时，应在人防围护结构的内侧设置；穿过防护单元之间的防护密闭隔墙时，应在防护密闭隔墙两侧的管道上设置；(2)防护阀门的公称压力不应小于1.0MPa；(3)防护阀门应采用阀芯为不锈钢或铜材质的闸阀或截止阀。
