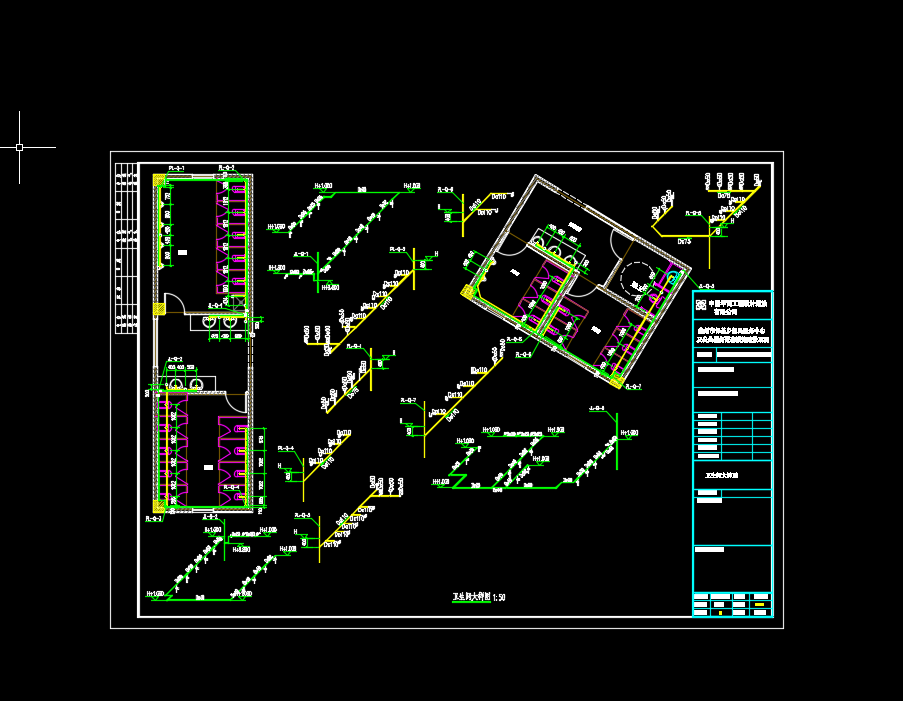

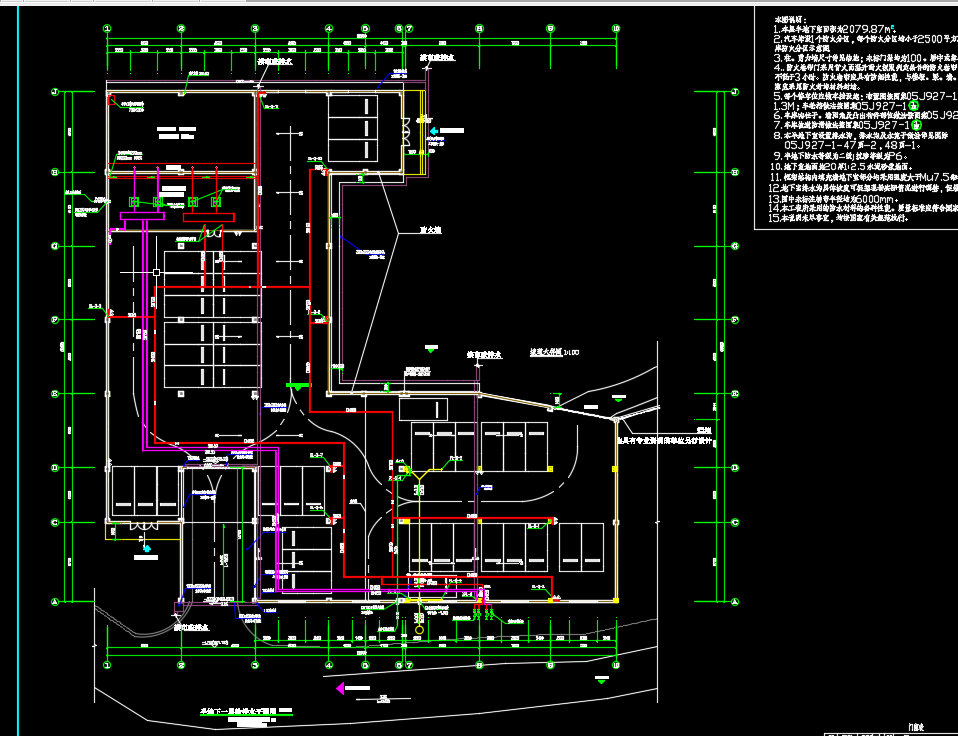

便民服务中心给排水施工图纸包括：图纸目录、给排水设计说明、半地下一层给排水平面图、半地下一层喷淋平面图、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、消防水泵房大样图、消防水泵房给水系统图、卫生间大样图、消火栓系统图给水、 排水系统图、保基乡便民服务中心给排水总平面图。
工程概况：XX乡便民服务中心及公共服务配套设施建设项目地下室一层车库地上三层办公，建筑高度15M。本工程设有生活给水系统，生活排水系统，室内外消火栓供水系统，自动喷水灭火系统，设置手提式灭火器。
