中医院给排水施工图纸

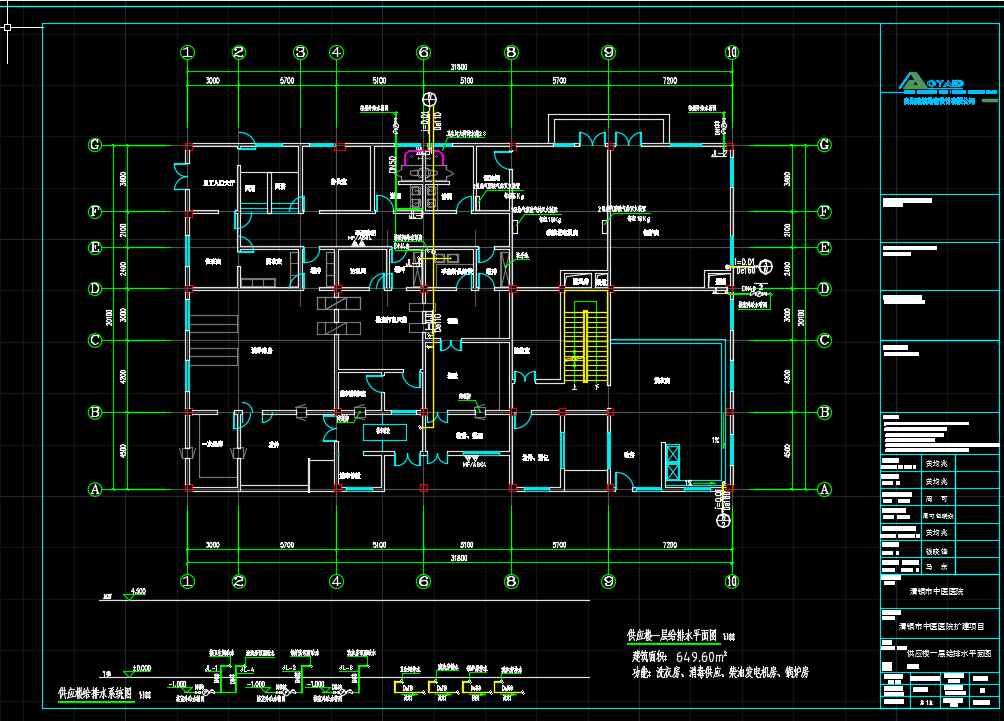

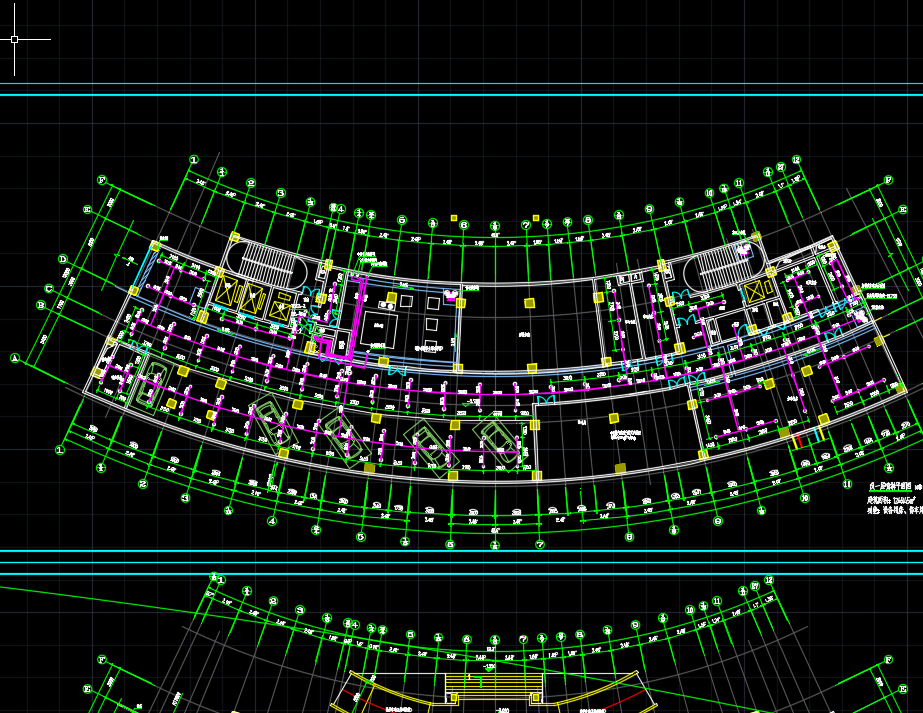

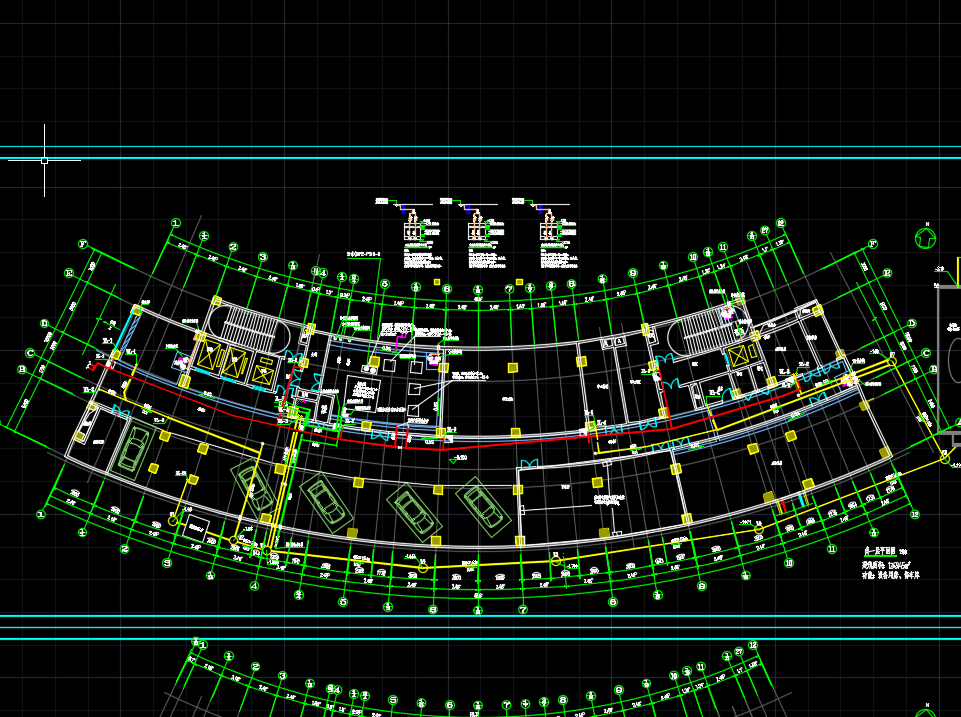

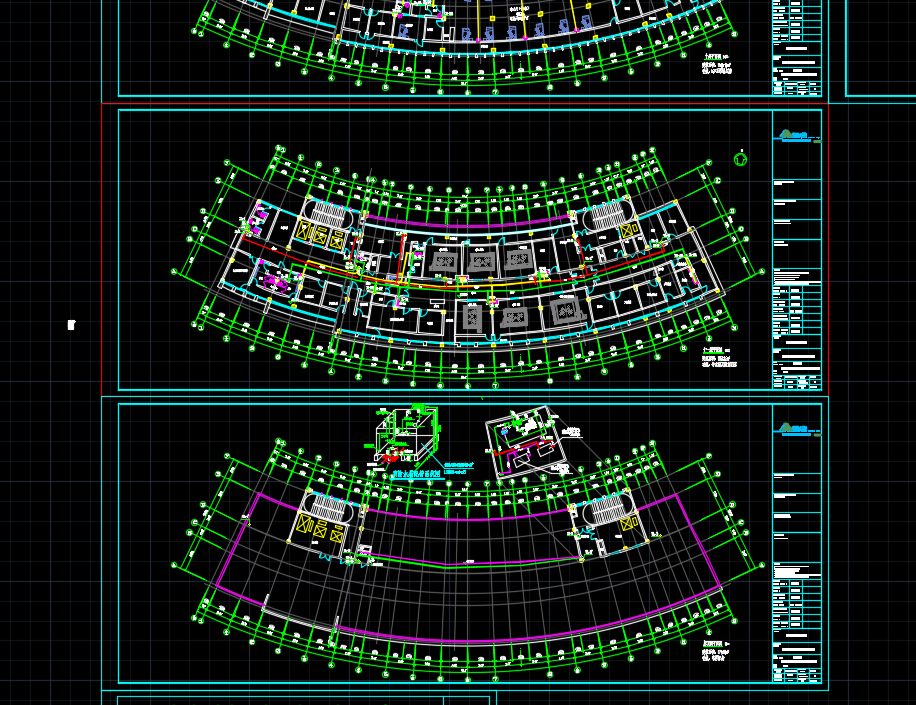

中医院给排水施工图纸包括:给排水设计总说明、给排水总平面图、负一层给排水及消防平面图、一层给排水及消防平面图、二层给排水及消防平面图、三层给排水及消防平面图、四层给排水及消防平面图、五层给排水及消防平面图、六-八层给排水及消防平面图、九层给排水及消防平面图、十层给排水及消防平面图、十一层给排水及消防平面图、屋顶层给排水及消防平面图、负一层喷淋平面图、一层喷淋平面图、二层喷淋平面图、三层喷淋平面图、四层喷淋平面图、五层喷淋平面图、六一九层喷淋平面图、十层喷淋平面图、十一层喷淋平面图、供应楼一层给排水平面图、生活给水系统图、生活污水系统图、室内消火栓及喷淋系统图、生活丶消防泵房大样图、卫生间大样图。
工程概况: 本工程为清镇市中医医院扩建项目,地下一层,地上十一层。建筑高度47.40m,属一类高层公共建筑。本次给排水设计范围为生活给水系统、排水系统、雨水系统、室内消火栓给水系统、自动喷淋系统。
