二层会所装饰水暖施工图纸
地上共二层,主要功能是作为高尔夫俱乐部会所,地下共一层,主要功能为洗澡、更衣、车库及设备用房,本工程装修施工图设计范围俱乐部的地下一层局部区域中央空调系统、通风系统进行设计。
设备、管材及接口:
1.新增室内消火栓采用单出口消火栓(700X240X1800mm),每个消火栓箱内配DN65消火栓1个,L25m长衬胶水 带一条,DN65X19mm直流水枪一支,报警按钮一个及灭火器若干。消火栓箱内设消防卷盘一套。
2.吊顶区域采用隐蔽式喷头(K=80),非吊顶区采用直立式玻璃球喷头(K=80),动作温度均为68℃。
3.冷水管采用S5系列的PP-R给水管(以De标注,De为公称外径),热水管采用S3.2系列的PP-R给水管(以De标注,De为公称外径),热熔连接。塑料给水管与热水器连接处采用不小于400mm的金属软管过渡。热媒给水和热媒回水管采用薄壁不锈钢管(以DN标注,DN为公称直径)。机房内管道及与阀门连接、需拆卸部位采用法兰连接。
4.室内排水管采用UPVC排水管和相应配件,承插式专用胶粘接。
5.室内消火栓给水系统、自动喷水灭火系统采用内外壁热镀锌钢管,管道工作压力为1.60MPa。消火栓给水系统管径DN100以下采用丝扣连接,自动喷水灭火系统管径小于等于DN80采用丝扣连接,其余采用卡箍(沟槽式)连接。阀门连接处及需拆卸部分采用法兰连接,法兰焊接处需二次镀锌
二层会所装饰水暖施工图纸,包括:冷热水平面图、排水平面图、消火栓平面图、喷淋平面图、大样图、喷头定位尺寸图等

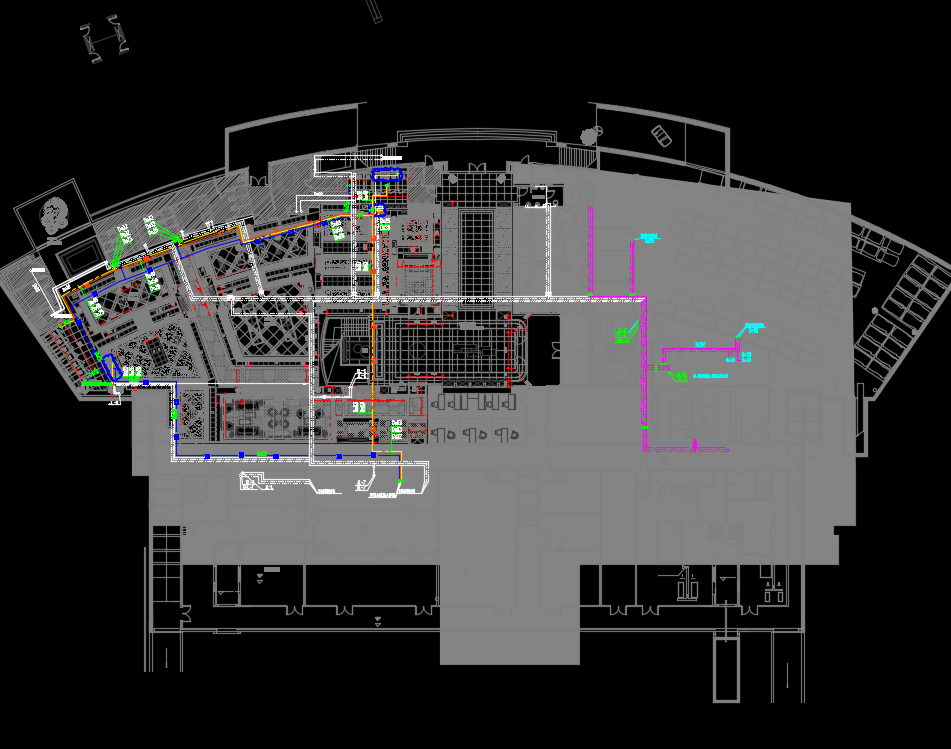

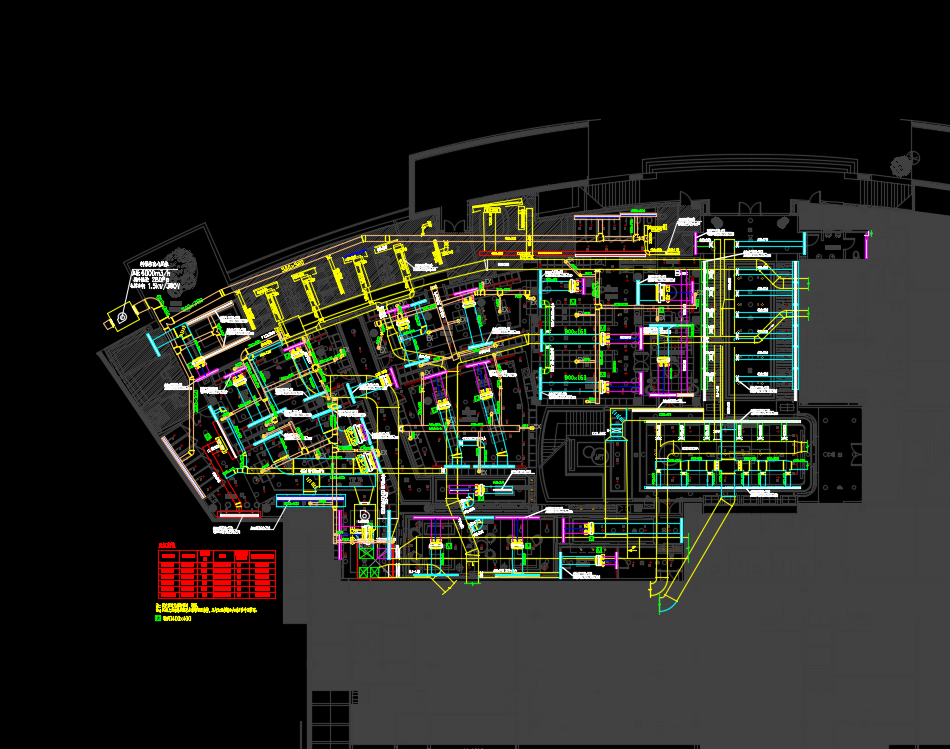

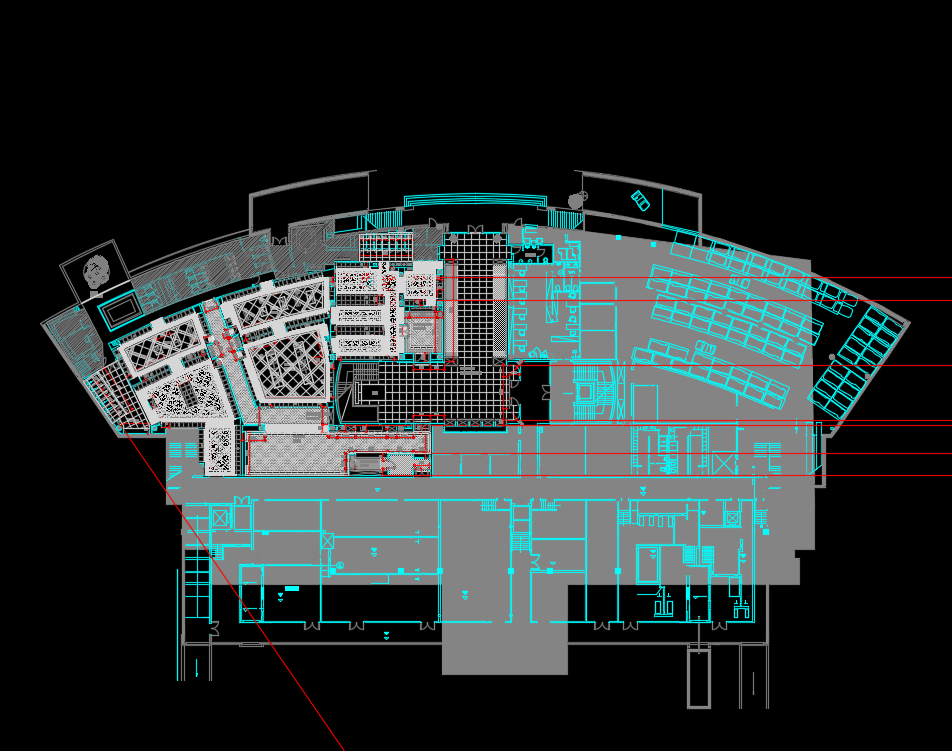

资料截图
