项目地块位于XX工业园，总用地面积19760m2,建筑面积21015m2。动力楼建筑高度为20.7m；共2层，一、二层层高均为6.9米，为丙类工业厂房建筑。
本设计的主要内容为：给水系统、排水系统、冷却水系统、油管路系统、消火栓系统、自动喷水系统、水喷雾系统以及灭火器的布置及气体灭火系统。
供油系统和冷却水系统
1.供油系统管路采用双管路系统，设供油泵、紧急回油泵、带阻火通气罩的通气管及泄油快速接头等;供油管路采用无缝钢管。
2.油机房内设置日用油箱间。每个储油间储油量为1立方；室外油罐自带供油泵,4条供回油管从户外埋地至一层风机房油管井，接至二层柴油发电机房，管路形成环路。
3.动力楼屋顶放置7套开式冷却塔，初期投入6台，作为一层冷水机组的夏季散热和冬季制冷的主要空调设备装置；每台冷却塔对应一套冷却水泵，放置一层冷冻站。
4.夏季采用冷水机组+冷却塔方式提供电制冷方式满足供冷需求；冬季采用冷却塔加板换方式提供自然冷源满足供冷需求；过渡季采用冷却塔加板换加冷水机组再冷却方式联合供冷，充分利用自然冷源达到节能目的。当冷却塔的出水温度低于18°C时，冷却水侧电动阀开始调节启用板换换热；冷水机组与板式换热器串联，冷冻水回水换热后降低进入冷水机组的水温，从而降低冷水机组的负荷。当冷却塔的出水温度继续降低，检测到冷水机组的冷冻水进水温度低于12.8°C时，冷水机组自动停机，此时为完全自然冷却模式。
5.从一层冷冻站至屋顶的冷却水管设置单独的冷却水管竖井，冷却塔补水管道也安装在竖井内。
6.冷却水管路均需做保温处理，户外屋顶的冷却水管保温外需制作0.6mm铝皮保护。
7.油系统按工艺要求设计，本专业仅表示管路平面及标高设置情况。

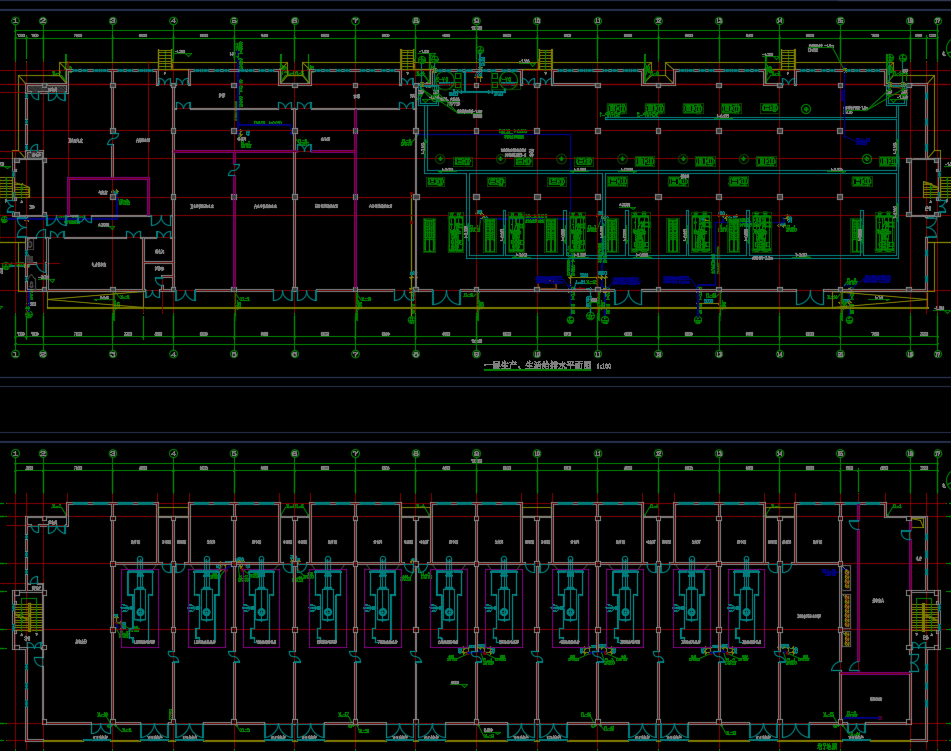

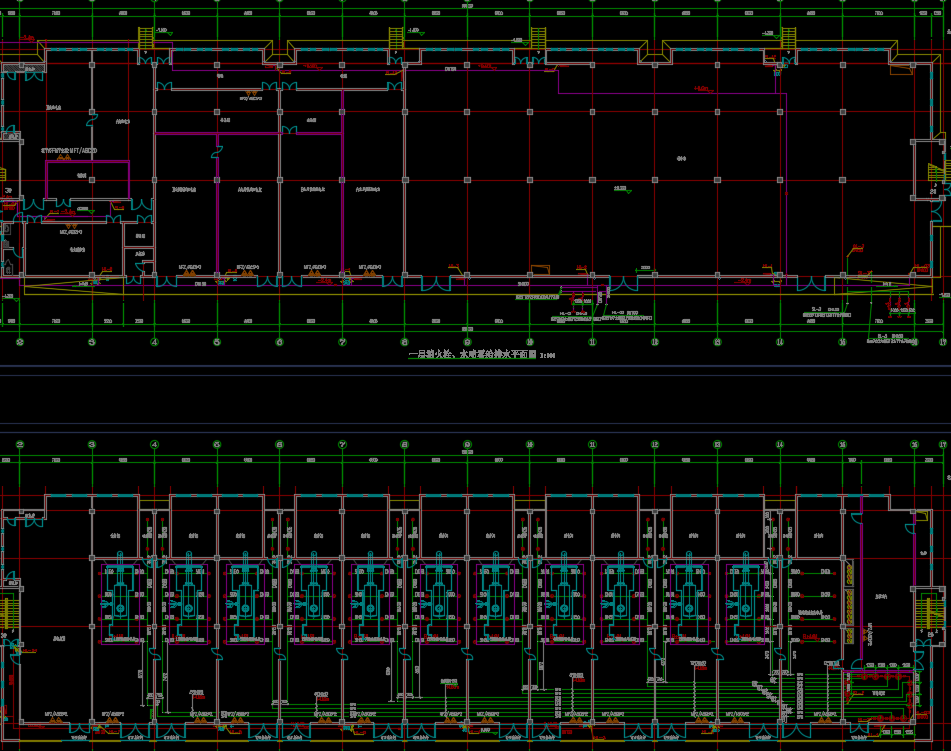

二层机房楼给排水施工图纸，包括：给水系统原理图、排水系统原理图、冷却循环水系统图、消火栓、水喷雾给水系统图、气体灭火系统原理图、气体灭火系统图、给排水平面图、循环冷却水管道平面图、气体灭火平面布置图等
