建筑面积4813.75m2，总体积25419.65m3。地上共3层，一层为对外业务用房，二层为档案库，三层为档案业务、技术用房，建筑高度18.1m。项目为多层公共建筑。
设计内容：
1）室外给排水及消防系统。
2）室内给排水及消防系统。
后期设计内容：
给排水及消防总平面图，与最后一个子项一并统一设计，不在本次出图。
第三方设计内容：
档案室及机房等房间的高压细水雾灭火系统由具有消防资质的专业单位设计、施工。
系统控制：
消防水泵控制柜在平时应使消防水泵处于自动启泵状态，由消防水泵出水干管上的压力开关、高位水箱出水管上的流量开关、报警阀上的压力开关自动启动消防水泵，即：喷头喷水、水流指示器动作，向消防中心发出信号，同时报警阀动作，敲响水力警铃，压力开关动作，启动自动喷淋泵。其他手动启动、机械应急启动、人工停泵、控制柜要求等同“室内消火栓系统”控制部分。

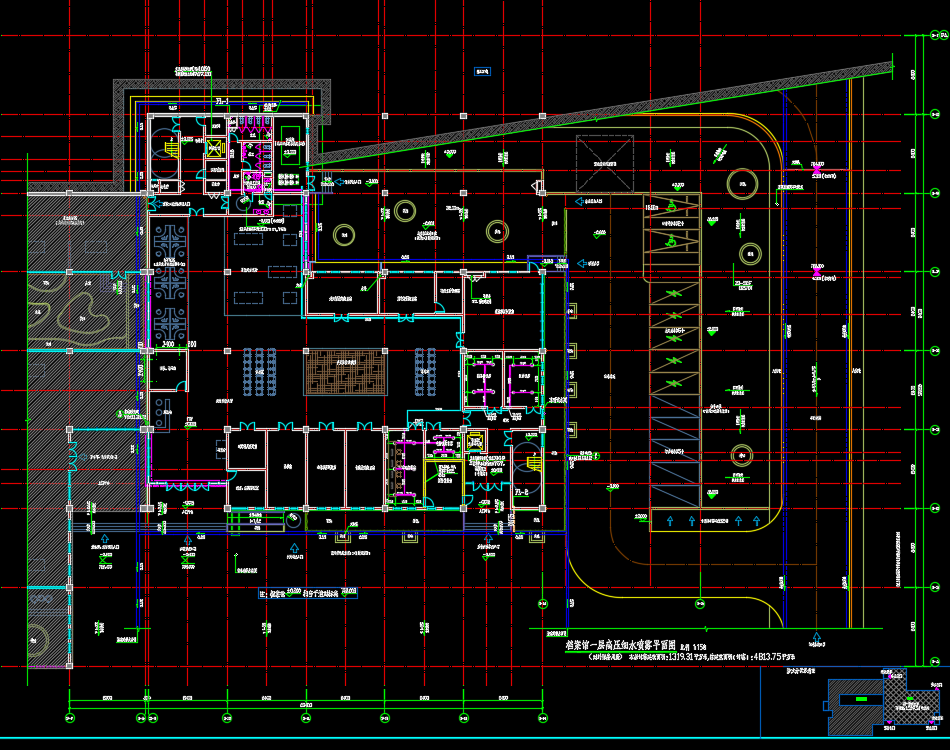

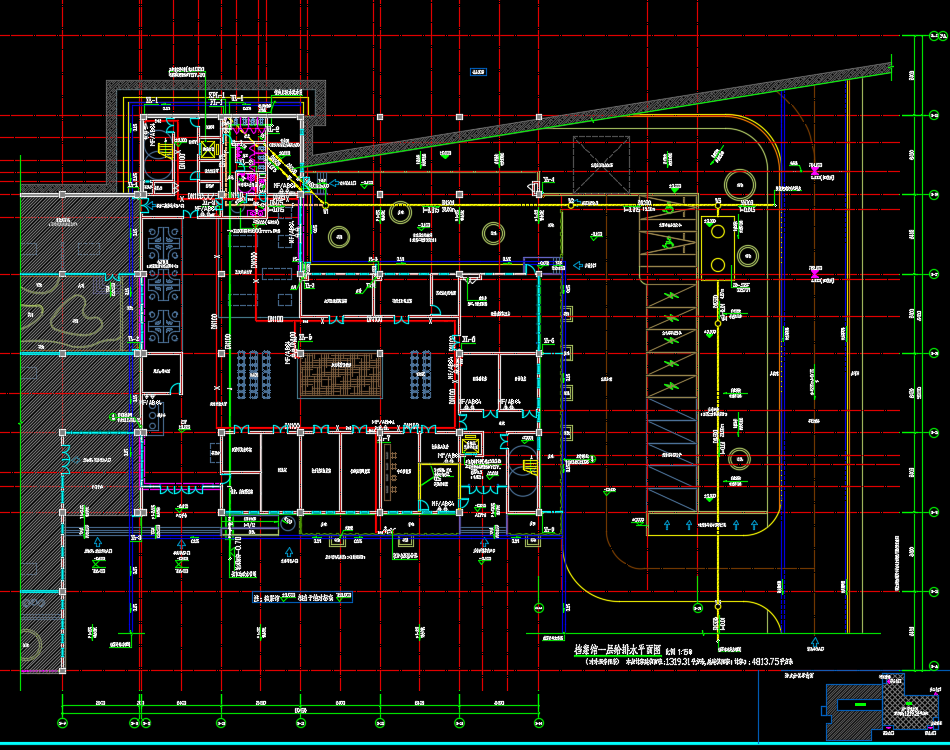

三层档案馆给排水施工图纸，包括：给排水平面图、喷淋平面图、给排水系统原理图、卫生间大样图、高压细水雾系统图、高压细水喷雾平面图等
