本工程总面积约136324.49㎡，总建筑面积约83096.8㎡，行政楼约8016㎡，教学楼建筑面积：8047.29m2，用地面积：12734.75m2，建筑层数：地上3层，建筑高度：12m。建筑结构形式：钢筋混凝土框架结构，设计使用合理年限为50年，抗震设防烈度为6度，抗震等级为三级。 防火设计的建筑分类为二级。屋面防水等级为Ⅰ级。该工程人防工程集中设置在小学部。
室外排水系统：
a.本工程室外采用雨、污分流制。
b.本工程污水管道沿建筑外墙线敷设，生活污水经过化粪池预处理，排入市政污水管网。化粪池选用G钢筋混凝土型，做法详见国标图集03S702相应型号。
c.本工程污水量按给水量90%考虑，最大时污水量为2.25m3/h，最高日污水量为12.96m3/d。
d.本工程在地下室顶板上的道路区域，采用排水沟形式排水，其他道路采用在道路两旁设置雨水口排水，雨水口采用单蓖雨水口，具体形式根据设置实际位置，在图集中选用，具体做法详见国标图集08SS523。
e.本工程排水管道检查井均采用塑料检查井，井盖采用防护井盖（双层井盖），具体做法详见国标图集08SS523。
室内排水系统：
a.本工程室内排水采用污、废合流制。
b.本工程雨落管在建筑专业图纸上体现。在各层楼面雨落管处预留150mm孔洞，雨落管至首层后从地梁面接入室外截水沟排出。
c.本工程污水排水量计算见“室外排水系统”章节。
d.本工程屋面雨水量参照铜仁市暴雨强度公式q=1887（1+0.707lgP） /(t+9.35^U0.031^U)^U0.695^U计算，设计重现期：P=5a；设计降雨历时：t=5min；径流系数取Ψ=0.9。
e．本工程屋顶安全溢流口设计重现期：P＝50a。
室内消火栓系统：
a.本工程室内消防用水量为15L/s,火灾延续时间2h，一次灭火最大用水量为108m3。
b.因本工程因不能保证两路供水和水量，故室内消防用水采用临时高压供水。且只考虑一处供水设备，管网系统用阀门在泵后环管处隔开分区。
c.本工程整体考虑室内消火栓系统，在二期风雨操场设置消防水池水泵房一座，消防水池和消防水泵房相邻而设，低位消防水池有效容积414m3。消防水池，水泵房为整个校区室外消火栓系统，室内消防系统，喷淋系统所用

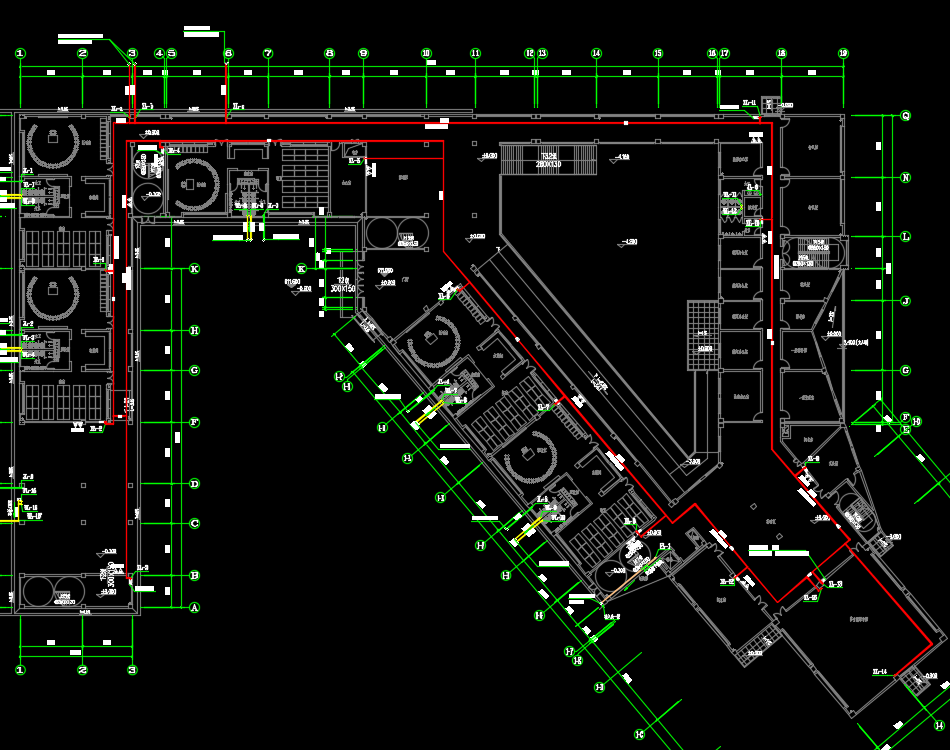

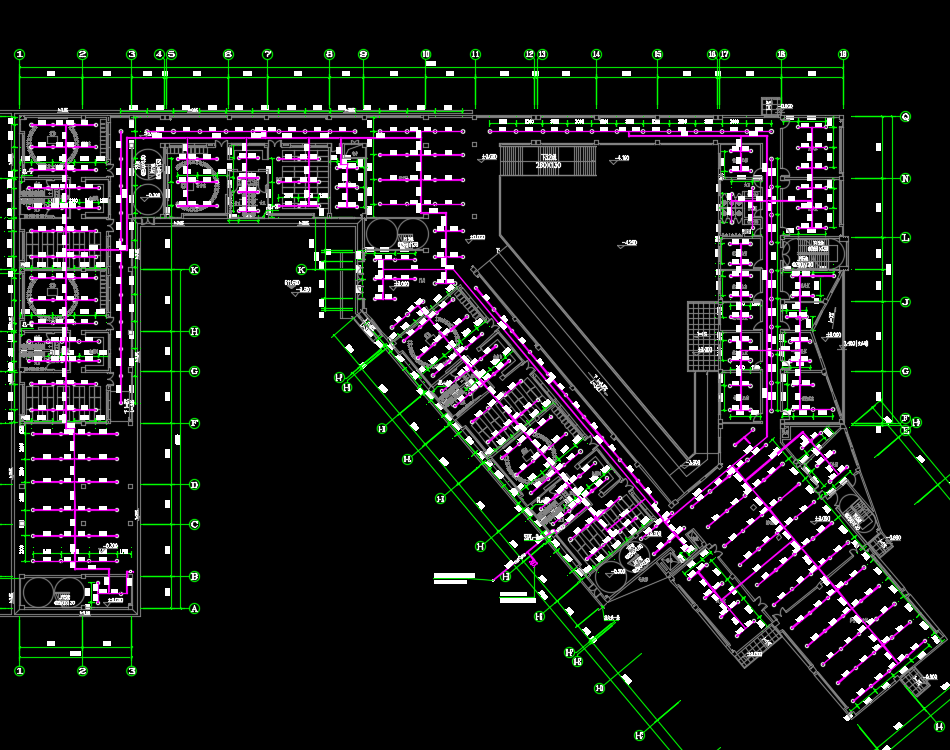

三层钢筋混凝土框架结构幼儿园给排水施工图纸，包括：给排水总平面图、给排水，消火栓平面图、喷淋平面图、给排水，消火栓，喷淋系统原理图等
