设计范围：
1. 本工程建筑红线内的给水排水和消防管道工程由我院设计
2. 本工程如有室外水景由景观设计公司另作给排水系统布置。
管道敷设：
1. 各种管道在施工前，应对市政接管点的阀门井、污水检查井和雨水检查井标高和管径进行实测复测，并应校核排水能否顺利排出，如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工。
2. 给水管：
1) 生产生活给水管管顶室外埋地覆土(路基层下)0.70m，消防给水管管顶室外覆土(路基层下)1.00m，与其它管道相碰时,设弯头绕过，当管道交叉时，其他压力管道应避让临时高压消防给水系统的管道。
2) 污水管线与生活给水管相交时，应敷设在生活给水管下面。
3. 排水管：
1) 排水管道的铺设不得出现无坡、倒坡现象。
2) 排水管道转弯和交汇处，应保证水流转角等于和大于90°，但当管径小于300mm时，且跌水高度大于0.30m，可不受此限。
3) 雨污水埋地管在车行道上的管顶埋深若小于0.7m，必须采取加固措施，在管四周裹浇200mm厚的素混凝土。
4) 道路接单个单箅雨水口汇流的接管管径DN200，管道起点管顶覆土700mm，以坡度0.01坡向雨水井或雨水口。
5) 道路接单个双箅雨水口汇流的接管管径DN300，管道起点管顶覆土700mm，以坡度0.01坡向雨水井或雨水口。
6) 道路接两个及以上雨水口或建筑雨水出户管汇流的接管管径DN300，以0.01坡向雨水井。
7) 生产厂房单体建筑雨水出户管接管管径均为DN200，以坡度0.01坡向雨水井或雨水口。
8) 隔油池或化粪池与其连接的进出第一个检查井的污水管道坡度为0.01。

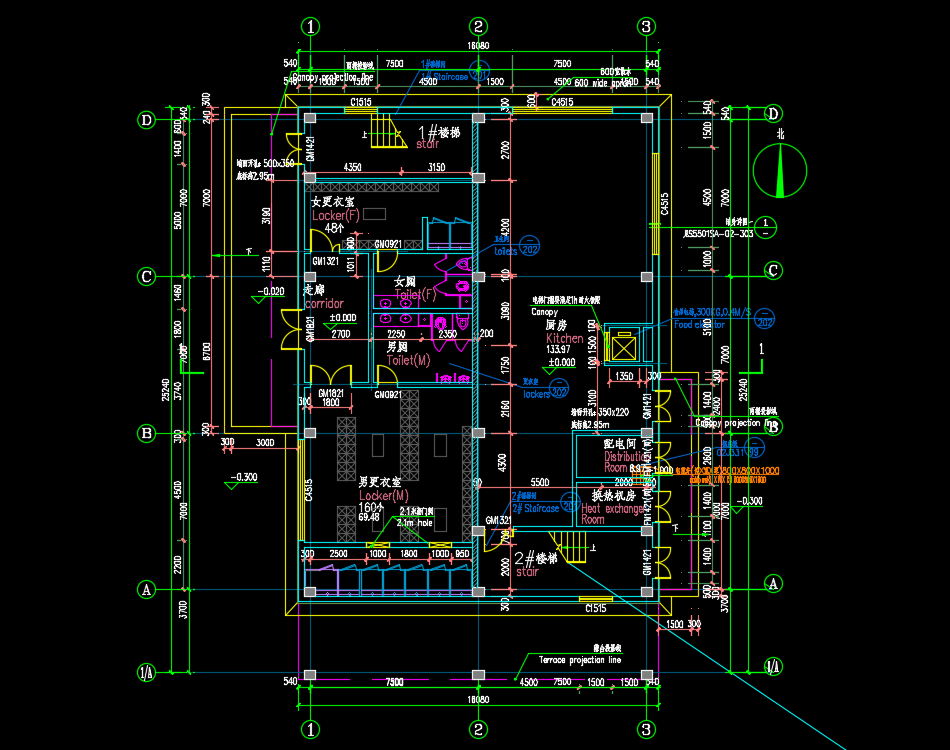

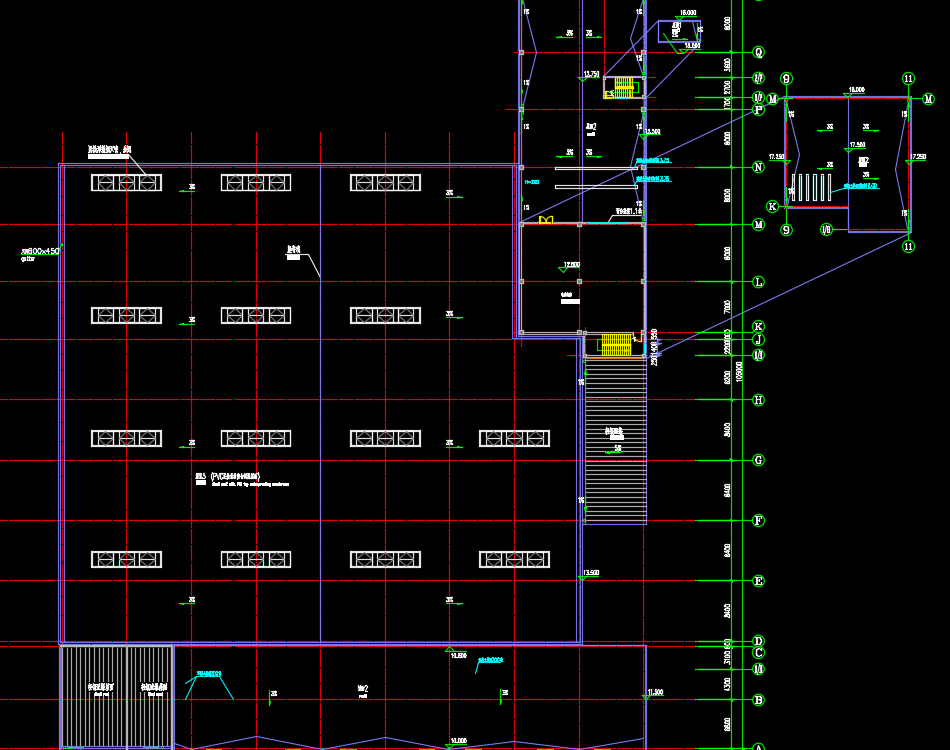

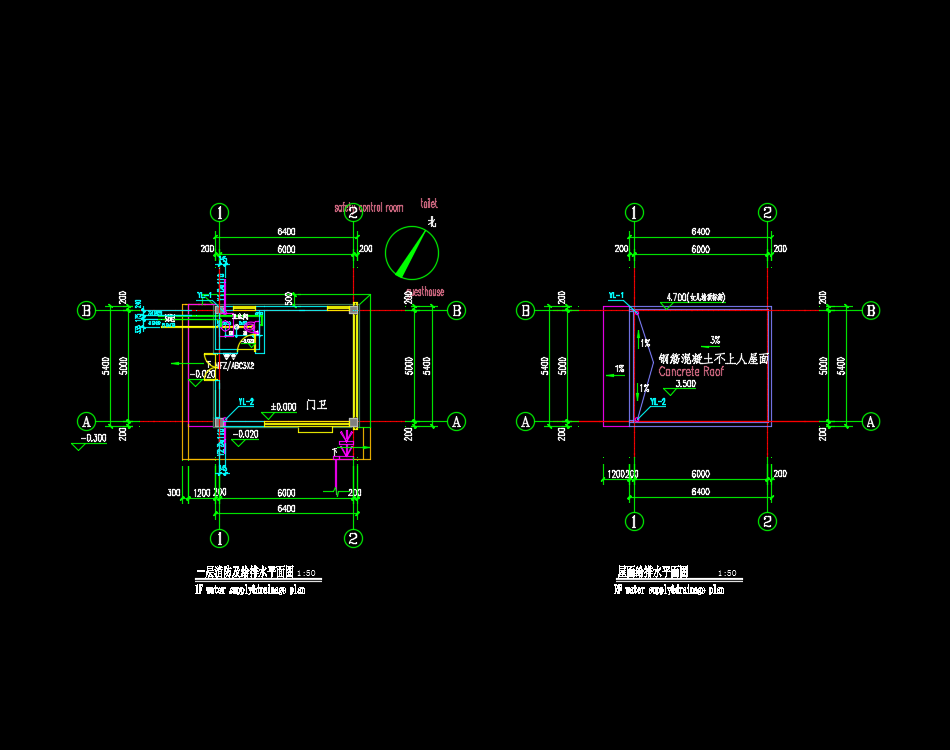

纸业制品工业厂房给排水施工图纸，包括：室外给水管道布置图、室外排水管道布置图、室外给排水构筑物布置图、消防及给排水平面图、喷淋平面图、喷淋系统图、冷却水原理图、给排水系统图等
