本工程为XX扩建汽车零部件项目，项目为新建项目，位于XX，本期占地面积约9374.07m2，建筑面积约12335.47m2。在本地块内新建011#车间、02门卫、03 自行车棚、04 生产辅房（仓库）、05 消防泵房及水池等。
其中消防用水量最大的单体生产厂房建筑性质为丙类厂房，耐火等级为二级，建筑面积为11533.86m2,建筑高度为13.3m，体积约为大于50000m3。
给排水专业的设计范围为：基地红线内的生产生活给排水与消防给水系统。
消防系统
本项目消防市政一路供水，室内外消火栓给水系统和喷淋给水系统均采用临时高压给水系统。消火栓消防泵出水管在厂区形成DN200消火栓消防环网。室外消火栓沿道路设置，消火栓距路边不大于2m，采用地上式三出口消火栓。室外消火栓布置间距不大于90m，喷淋消防泵出水管在厂区形成DN300喷淋环网。
在厂区东侧设置消防水池，总有效容积为1350m3/，等分成2座（每个675m3），由市政DN100给水管进水，储存室内外消火栓水量及喷淋水量。消防泵从消防水池吸水，加压后供室内外消火栓用水和喷淋用水。在消防水池地上设置消防泵房，内设消火栓给水主泵2台（每台:Q=70L/s，H=0.75MPa，N=90kW,一用一备）.在消防泵房设置自动喷淋给水主泵2台（每台:Q=160L/s，H=1.00MPa，N=250kW,主泵为FM认证柴油泵，备用泵为电泵）。 供各单体消防用水。
消防水池、水箱

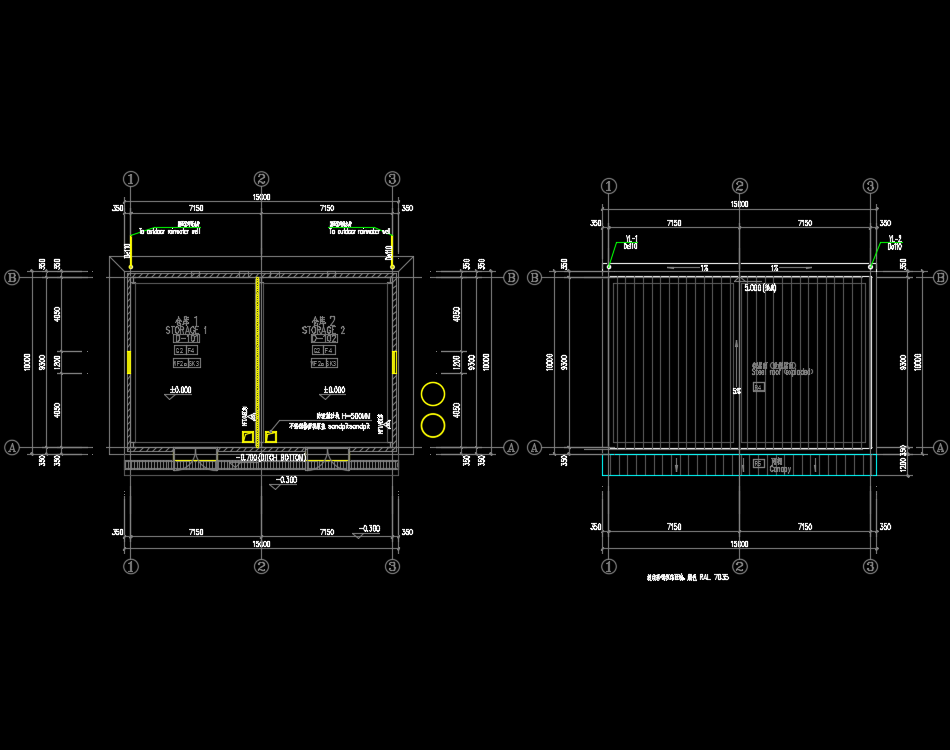

消防水池：在厂区西侧设置地下式消防水池，总有效容积1350m3/，等分成两座，供室内外消火栓系统及消防喷淋系统用水，消防水泵采用轴流式深井泵。
消防水箱：在生产厂房屋顶设有18m3/高位消防水箱和稳压泵组。消火栓稳压泵二台（一用一备，均为电泵），参数为：Q=1L/s，H=45m，N=2.2kW，并配有效容积150L囊式气压罐；喷淋稳压泵二台（一用一备，均为电泵），参数为：Q=2L/s，H=55m，N=2.2kW，并配有效容积150L囊式气压罐。供消防初期用水。

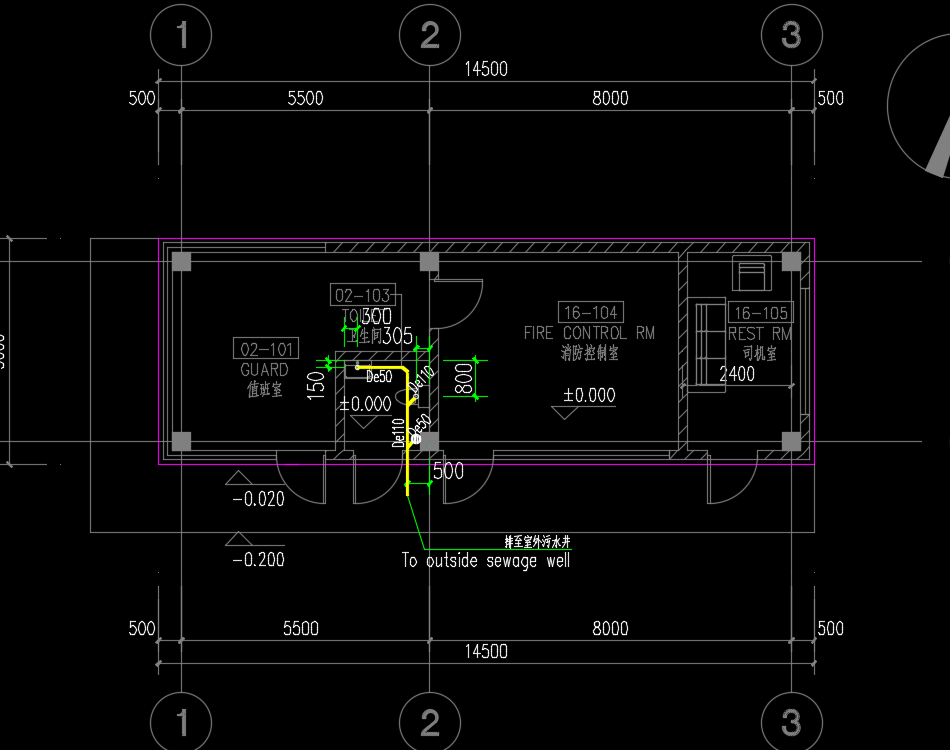

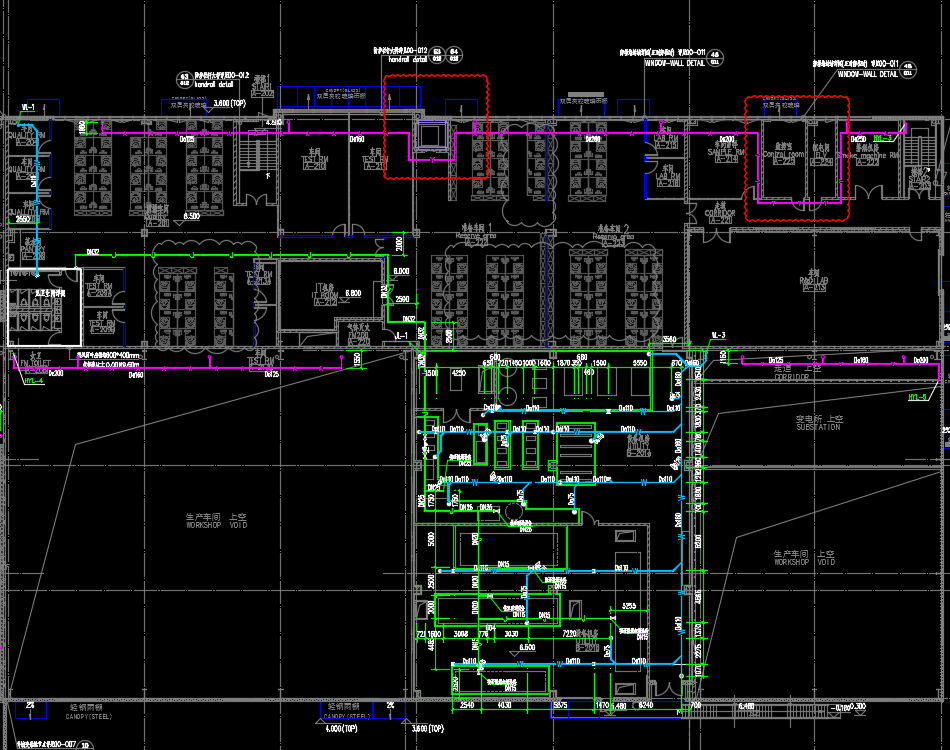

某工业厂房给排水施工图纸，包括：给排水总平面图、系统原理图、给排水平面图、消火栓系统平面图、喷淋系统平面图、气体灭火系统大样图、给排水及雨水管道平面图等
