四层办公楼给排水施工图纸
本建筑地上四层。本建筑总建筑面积2760平方米,建筑高度 17.60米(室内外高差0.45m)。
设计范围:
本设计范围包括本建筑内的给水排水系统、热水系统、室内消火栓系统及雨水系统。室外给排水及室外消防设计由甲方另行委托,太阳能热水系统由专业厂家进行二次设计。本图纸仅提供设计条件、主要设计参数、质量标准及验收要求。
管道敷设:
1.所有管道和横管暗设于吊顶和墙槽、管窿内。
2.给水立管穿楼板时,应设套管,安装在楼板内的套管,其顶部应高出装饰地面20mm。安装在卫生间的套管,其顶部高出装饰地面50mm,底部应与楼板底面相平。套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
3.排水管穿楼板应预留孔洞,管道安装完后将孔洞严密捣实,立管安装在卫生间的套管周围应设高出楼板面设计标高10~20mm的阻水圈。
4.管道穿钢筋混凝土墙和楼板、粱时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管。管道穿地下室外墙、水池壁时,应预埋防水套管。

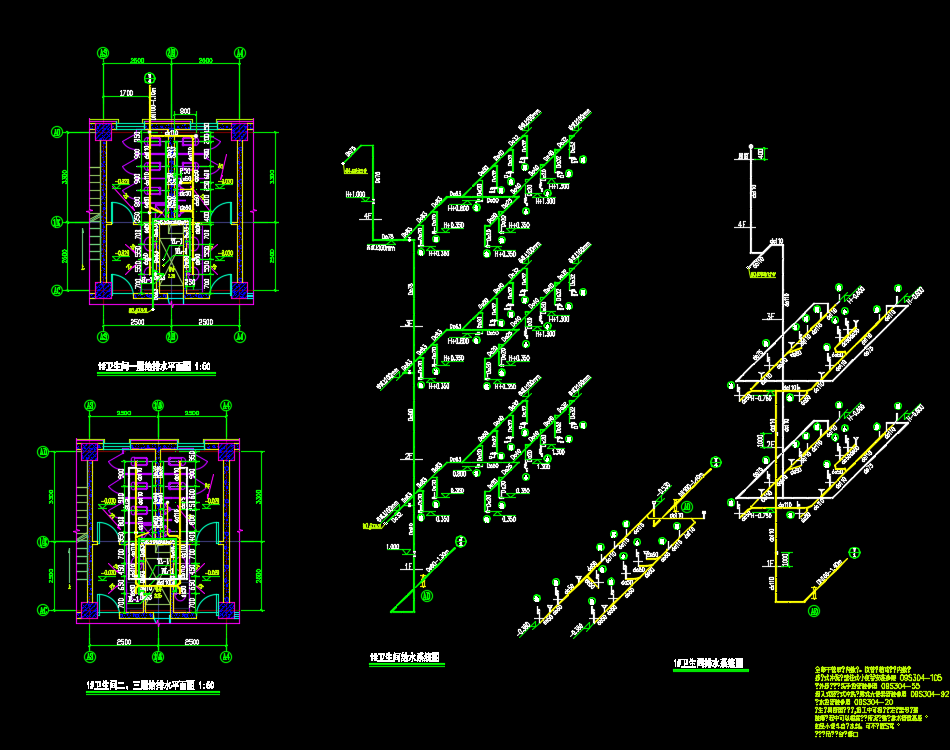

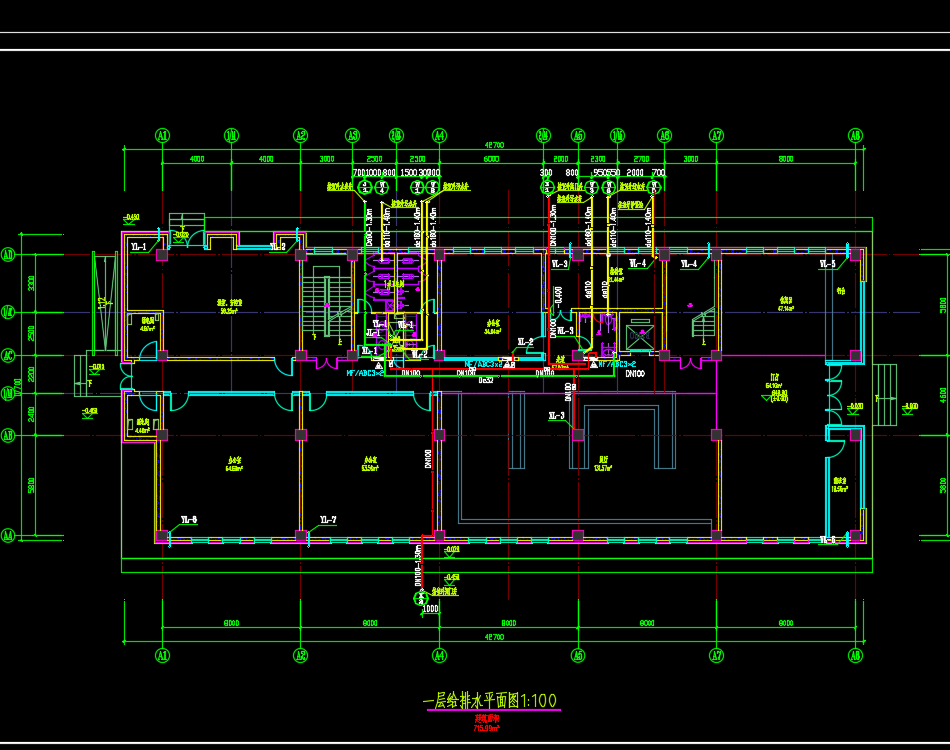

四层办公楼给排水施工图纸,包括:给排水平面图、给排水、消防及雨水系统图、卫生间大样图、太阳能热水系统原理图
