安置点污水处理站施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-04-23
  • 资料类型:RAR
  • 资料大小:880 KB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
安置点污水处理站施工图纸
本项目为xx镇xx镇安置点污水处理站项目。根据甲方要求,本次设计对xx镇安置点污水处理厂的污水管网进行设计。本设计需新建污水管道DN300的高密度聚氯乙烯双壁波纹管(HDPE),长度为1473米;砖砌污水检查井47座;污水提升泵1座。

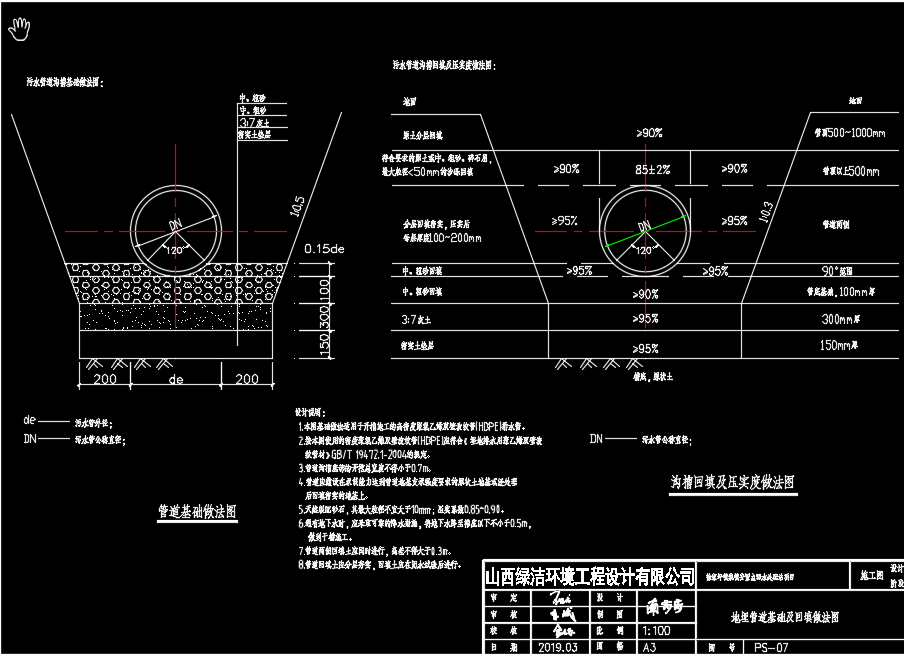

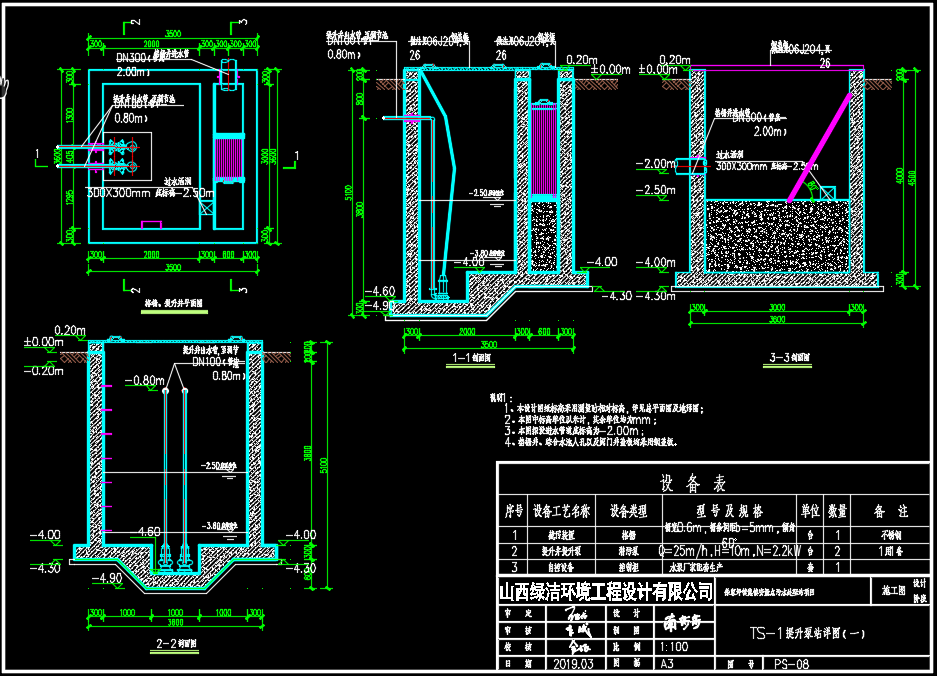

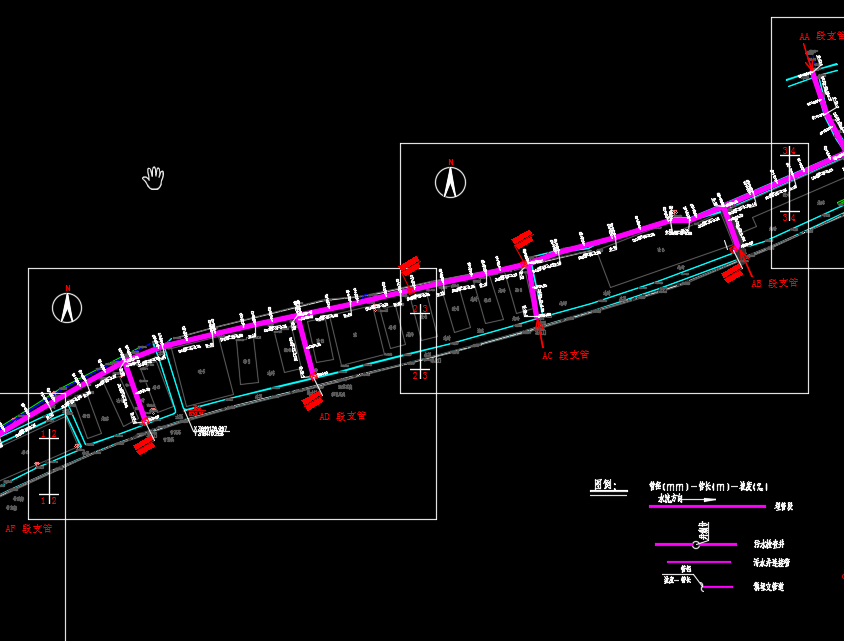

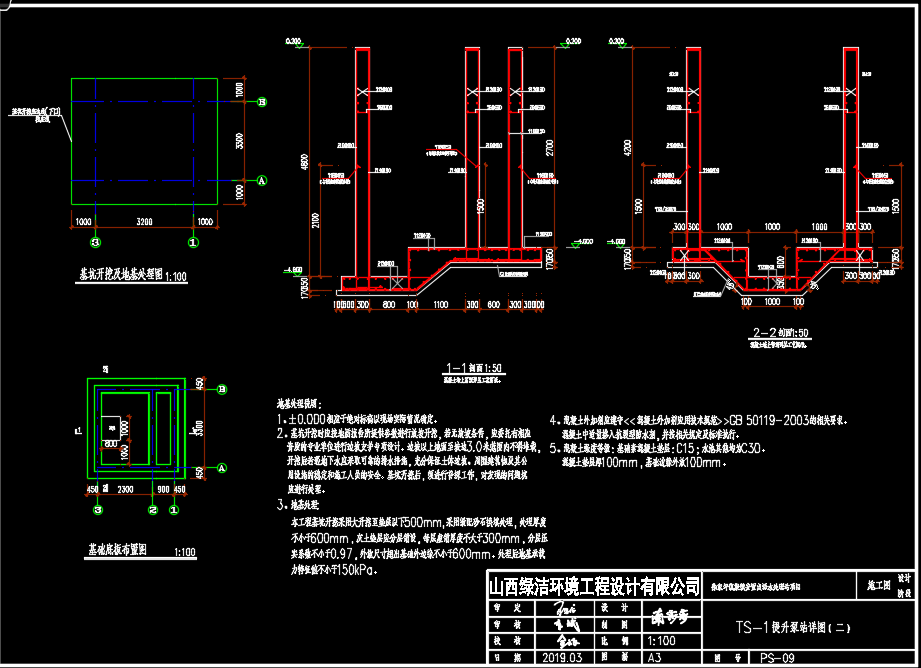

安置点污水处理站施工图纸包括污水管网平面布置总图、地埋管道基础及回填做法图、提升泵站详图、污水管网平面裁图、自流污水管网纵断面裁图、支管管网纵断面裁图、自流污水管网纵断面裁图
资料截图
  • 安置点污水处理站施工图纸
  • 安置点污水处理站施工图纸
  • 安置点污水处理站施工图纸
  • 安置点污水处理站施工图纸
