某商场给排水设计图纸
本工程水源取自xxx关上市政给水管DN150,市政供水压力P=0.30Mpa。地下室设置一座100m 拼装生活水箱,一座245m 消防水池,一座40m 中水调节池及30m 中水回用水池。
某商场给排水设计图纸包括地下室给排水平面图、地下室消防给水平面图、首层给排水平面图、首层消防给水平面图、二层给排水平面图、二层消防给水平面图、三层给排水及消防平面图、 A座四~十层给排水平面图、 A座十一~十五层给排水平面图、A栋屋面层消防给水平面图及水箱大样
资料截图

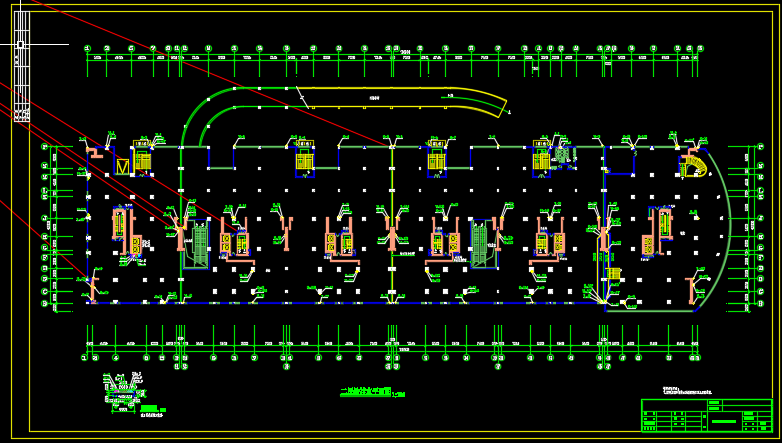

  • 某商场给排水设计图纸

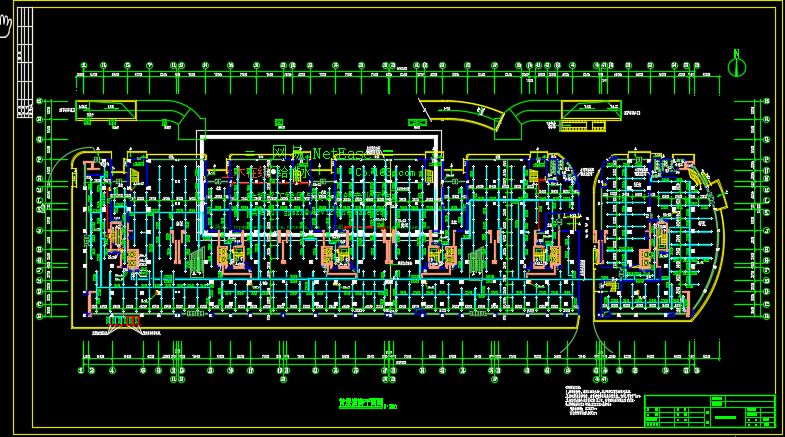

  • 某商场给排水设计图纸

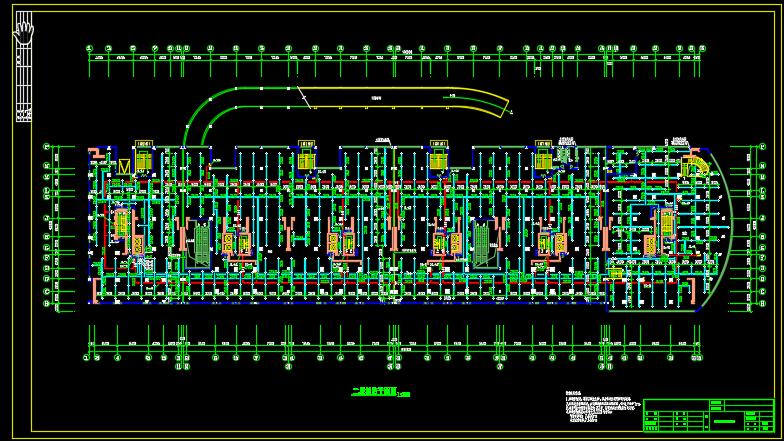

  • 某商场给排水设计图纸
