本工艺标准适用于工业与民用建筑中,深基坑内支护结构挡墙的支撑系统常用的有钢结构支撑和钢筋混凝土结构支撑
钢管支撑

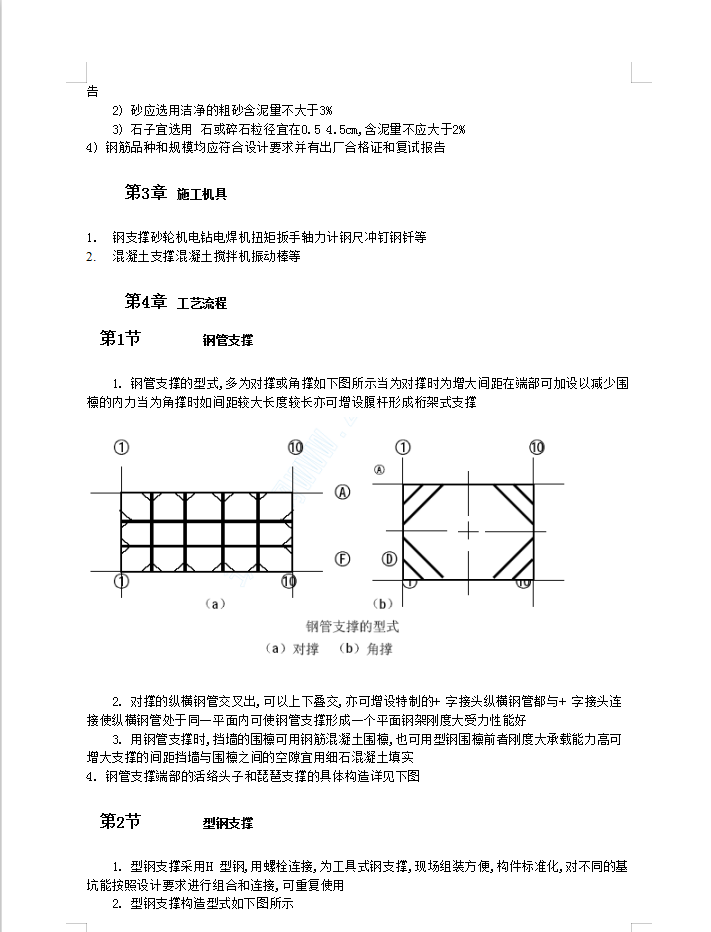

1. 钢管支撑的型式,多为对撑或角撑如下图所示当为对撑时为增大间距在端部可加设以减少围檩的内力当为角撑时如间距较大长度较长亦可增设腹杆形成桁架式支撑
2. 对撑的纵横钢管交叉出,可以上下叠交,亦可增设特制的+ 字接头纵横钢管都与+ 字接头连接使纵横钢管处于同一平面内可使钢管支撑形成一个平面钢架刚度大受力性能好
3. 用钢管支撑时,挡墙的围檩可用钢筋混凝土围檩,也可用型钢围檩前者刚度大承载能力高可增大支撑的间距挡墙与围檩之间的空隙宜用细石混凝土填实
