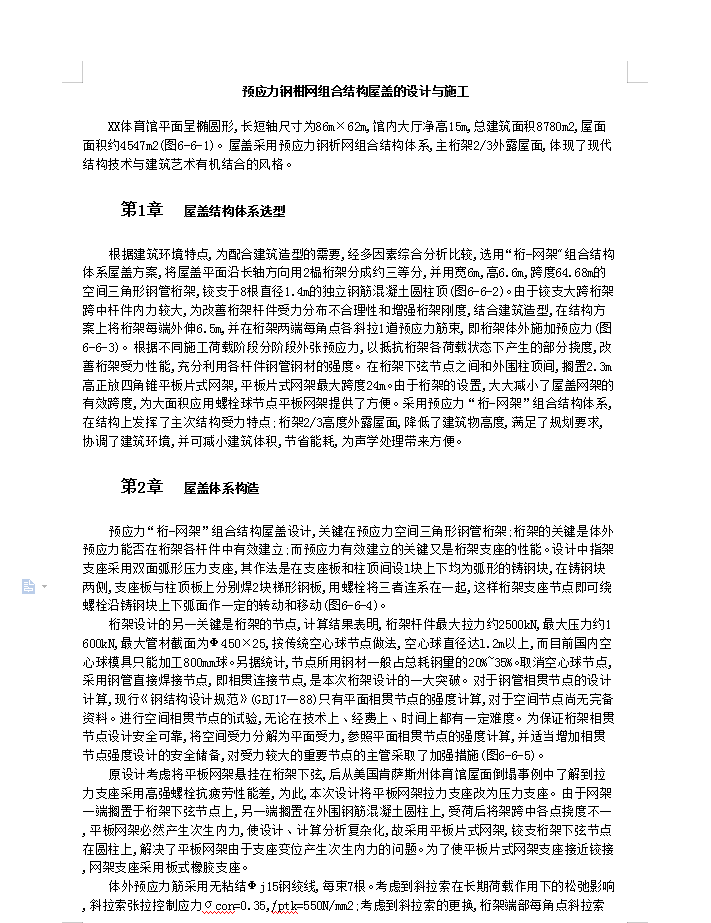

屋盖体系构造
预应力“桁-网架”组合结构屋盖设计,关键在预应力空间三角形钢管桁架;桁架的关键是体外预应力能否在桁架各杆件中有效建立;而预应力有效建立的关键又是桁架支座的性能。设计中指架支座采用双面弧形压力支座,其作法是在支座板和柱顶间设l块上下均为弧形的铸钢块,在铸钢块两侧,支座板与柱顶板上分别焊2块梯形钢板,用螺栓将三者连系在一起,这样桁架支座节点即可绕螺栓沿铸钢块上下弧面作一定的转动和移动(图6-6-4)。

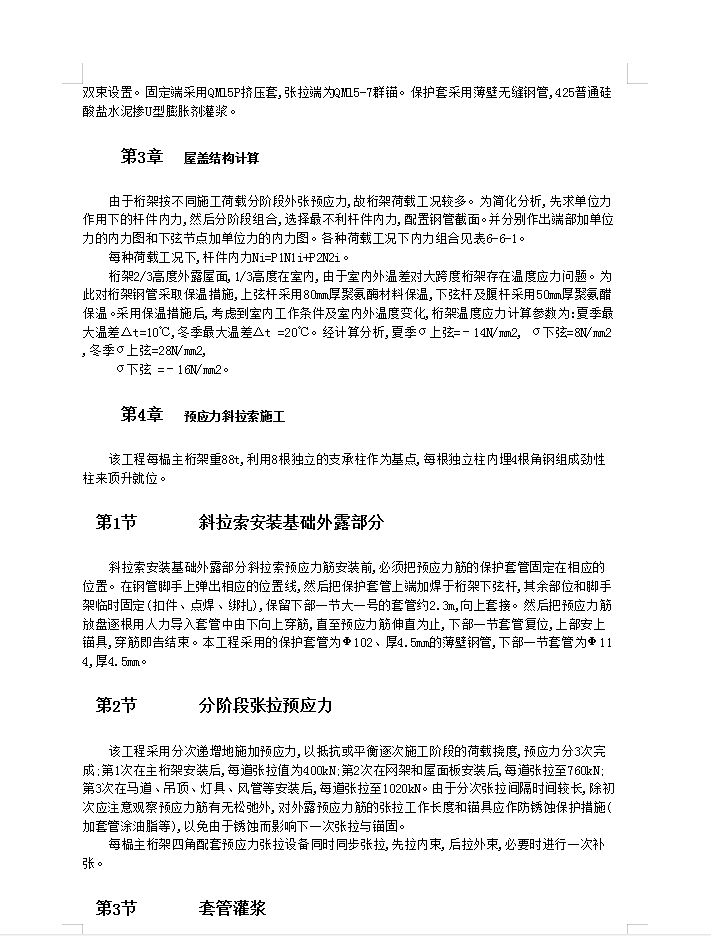

桁架设计的另一关键是桁架的节点,计算结果表明,桁架杆件最大拉力约2500kN,最大压力约1600kN,最大管材截面为Ф450×25,按传统空心球节点做法,空心球直径达l.2m以上,而目前国内空心球模具只能加工800mm球。另据统计,节点所用钢材一般占总耗钢量的20%~35%。取消空心球节点,采用钢管直接焊接节点,即相贯连接节点,是本次桁架设计的一大突破。对于钢管相贯节点的设计计算,现行《钢结构设计规范》(GBJ17一88)只有平面相贯节点的强度计算,对于空间节点尚无完备资料。进行空间相贯节点的试验,无论在技术上、经费上、时间上都有一定难度。为保证桁架相贯节点设计安全可靠,将空间受力分解为平面受力,参照平面相贯节点的强度计算,并适当增加相贯节点强度设计的安全储备,对受力较大的重要节点的主管采取了加强措施(图6-6-5)。
