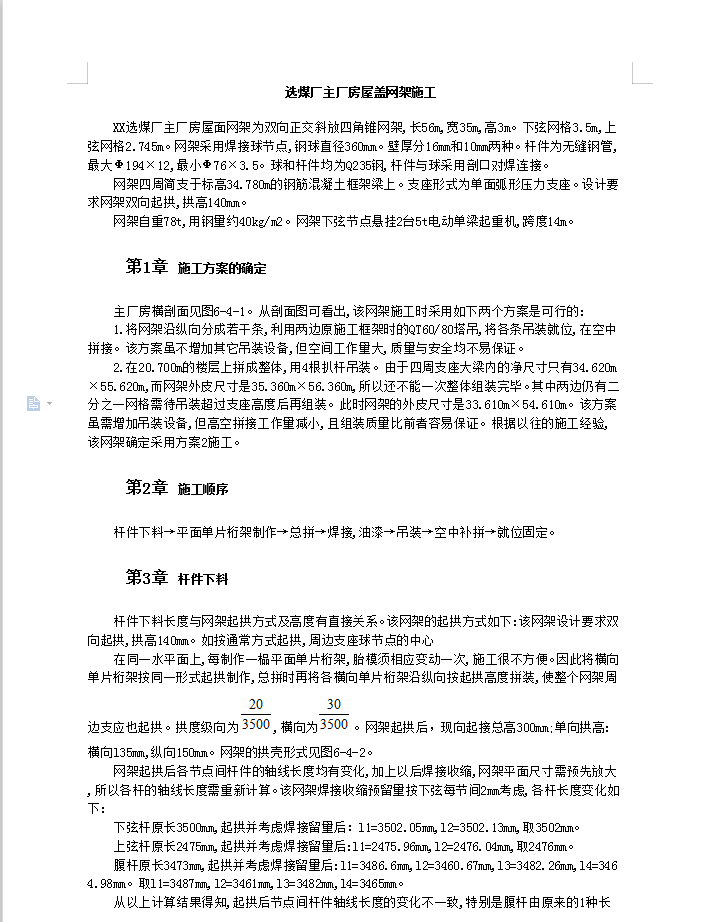

XX选煤厂主厂房屋面网架为双向正交斜放四角锥网架,长56m,宽35m,高3m。下弦网格3.5m,上弦网格2.745m。网架采用焊接球节点,钢球直径360mm。壁厚分16mm和10mm两种。杆件为无缝钢管,最大Ф194×12,最小Ф76×3.5。球和杆件均为Q235钢,杆件与球采用剖口对焊连接。
网架四周简支于标高34.780m的钢筋混凝土框架梁上。支座形式为单面弧形压力支座。设计要求网架双向起拱,拱高140mm。
网架自重78t,用钢量约40kg/m2。网架下弦节点悬挂2台5t电动单梁起重机,跨度14m。
第1章施工方案的确定
