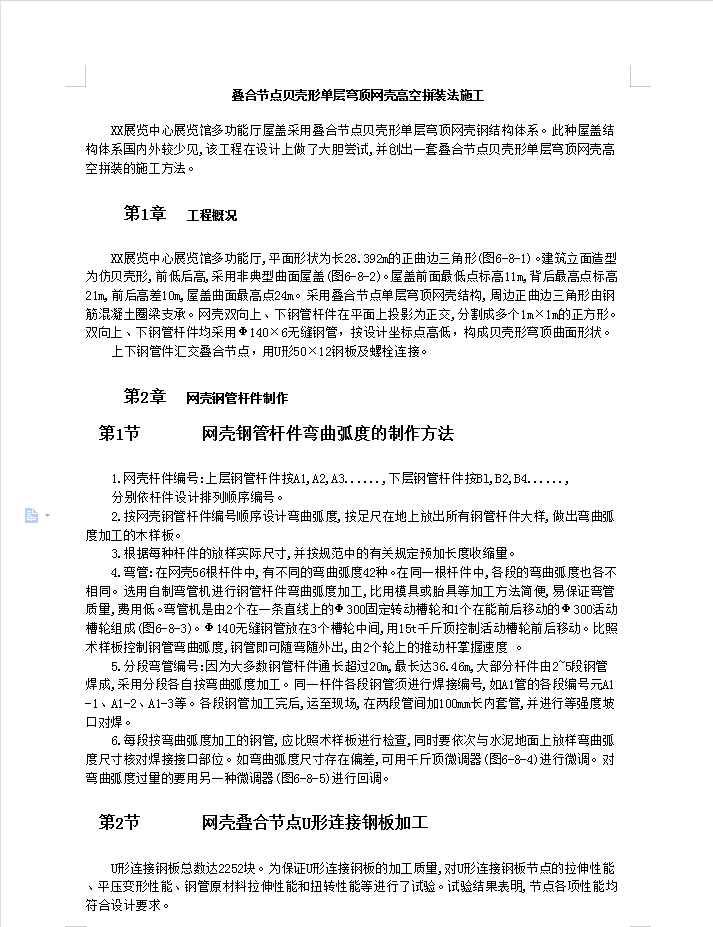

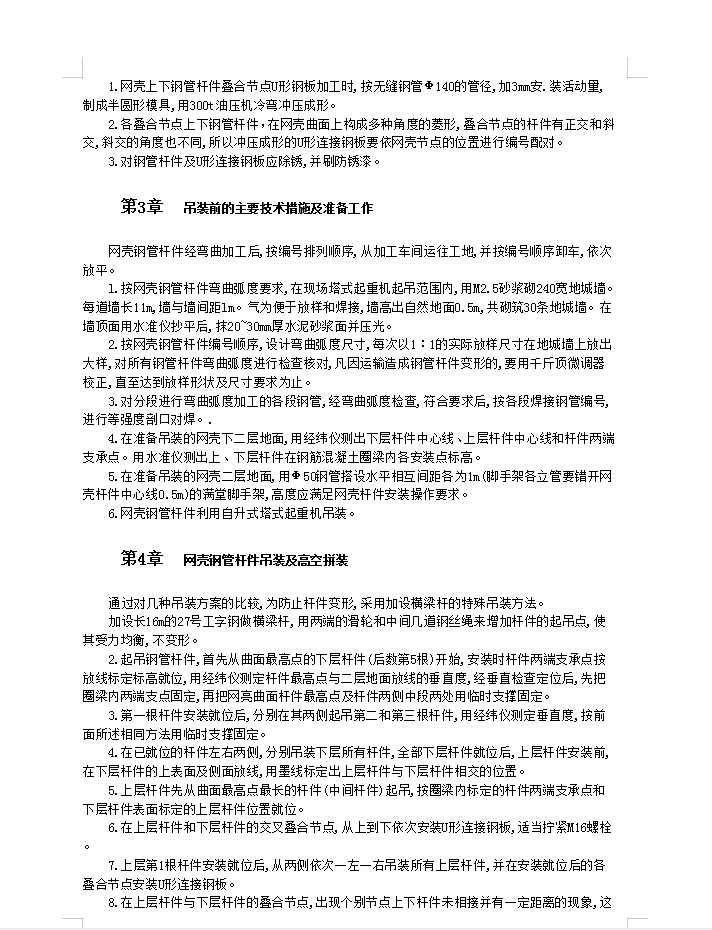

网壳钢管杆件吊装及高空拼装
通过对几种吊装方案的比较,为防止杆件变形,采用加设横梁杆的特殊吊装方法。
1.加设长16m的27号工字钢做横梁杆,用两端的滑轮和中间几道钢丝绳来增加杆件的起吊点,使其受力均衡,不变形。
2.起吊钢管杆件,首先从曲面最高点的下层杆件(后数第5根)开始,安装时杆件两端支承点按放线标定标高就位,用经纬仪测定杆件最高点与二层地面放线的垂直度,经垂直检查定位后,先把圈梁内两端支点固定,再把网亮曲面杆件最高点及杆件两侧中段两处用临时支撑固定。
3.第一根杆件安装就位后,分别在其两侧起吊第二和第三根杆件,用经纬仪测定垂直度,按前面所述相同方法用临时支撑固定。
4.在已就位的杆件左右两侧,分别吊装下层所有杆件,全部下层杆件就位后,上层杆件安装前,在下层杆件的上表面及侧面放线,用墨线标定出上层杆件与下层杆件相交的位置。
5.上层杆件先从曲面最高点最长的杆件(中间杆件)起吊,按圈梁内标定的杆件两端支承点和下层杆件表面标定的上层杆件位置就位。
6.在上层杆件和下层杆件的交叉叠合节点,从上到下依次安装U形连接钢板,适当拧紧M16螺栓。
