网壳的选型

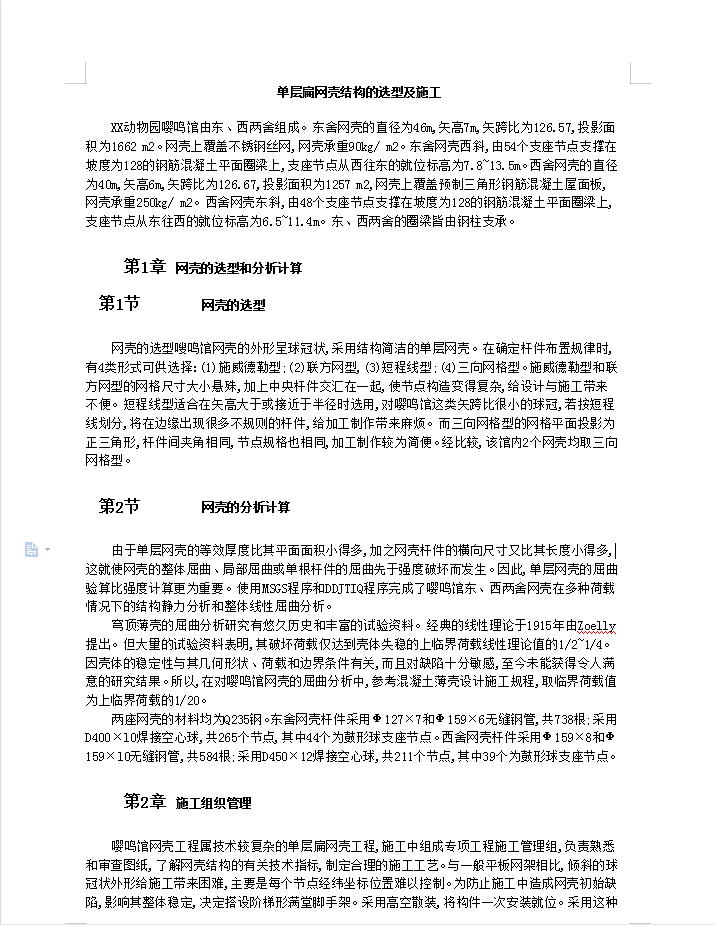

网壳的选型嗖鸣馆网壳的外形呈球冠状,采用结构简洁的单层网壳。在确定杆件布置规律时,有4类形式可供选择:(1)施威德勒型;(2)联方网型,(3)短程线型;(4)三向网格型。施威德勒型和联方网型的网格尺寸大小悬殊,加上中央杆件交汇在一起,使节点构造变得复杂,给设计与施工带来不便。短程线型适合在矢高大于或接近于半径时选用,对嘤鸣馆这类矢跨比很小的球冠,若按短程线划分,将在边缘出现很多不规则的杆件,给加工制作带来麻烦。而三向网格型的网格平面投影为正三角形,杆件间夹角相同,节点规格也相同,加工制作较为简便。经比较,该馆内2个网壳均取三向网格型。
